5G、ミリ波帯対応シールドボックス100MHz-67GHz
Protocol/Functional/Signaling Link/ Beamforming

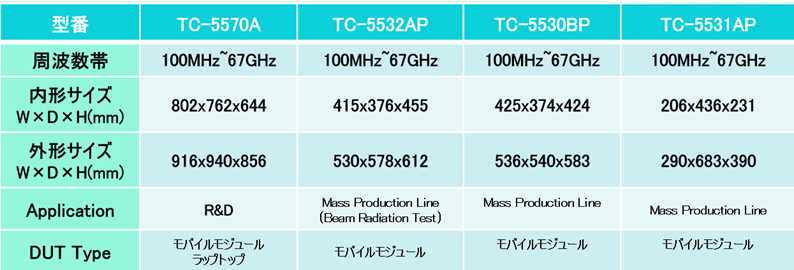

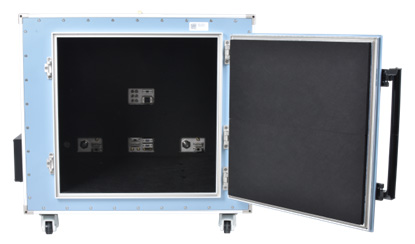

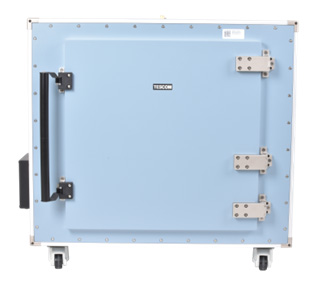

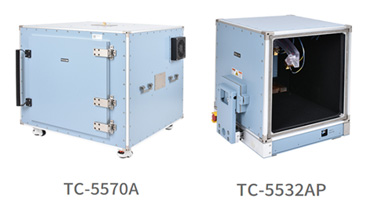

TC-5570AmmWave Shield Box
5G/ミリ波帯対応
超広帯域シールドボックス
- ♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。
- ♦動作周波数範囲：5Gから
- ♦オプションとして、アンテナからターンテーブルまで搭載可能です。
【特徴】
- ・優れたシールド性能 : > 70dB at 67GHz
- ・100MHz~67GHzまでの超広帯域に対応
- ・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
- ・フィクスチャーの交換が容易
- ・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
- ・豊富なオプション
- ◇アンテナ付きモジュールパネル
- ◇アンテナフィクスチャー
- ◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)
- ◇冷却ファン
- ◇作業用LEDライト
- ◇位置出し用レーザー
【用途】
TC-5570Aは、超広帯域電波シールドボックスで、製造ライン、設計開発、品質管理など様々な測定環境に適しています。
優れたシールド性能と測定に必要なインターフェースを有しています。
スマートフォン、タブレットPC等のワイヤレスデバイスや5G、4G、Bluetooth、RFID、無線LAN、GPS、Zigbee等の機能を持つ各種通信端末をシールドしながら、無線通信テストを実施することが可能です。
製品開発、品質検査用にシールドボックスを採用すれば、より効率的な測定が可能です。

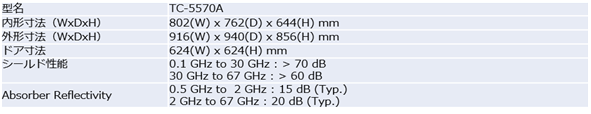

【仕様】
オプション
■ データインタフェースパネル
M5570A10A
ブランクパネル
（電波吸収体付き）
M5570A08A
▷ 2×2.92 mm RF Connectors
▷ 1×USB3.0 Adaptor
■ RFコネクタ
RF, 2.92 mm Thru Adapter
From DC to 40 GHz,
50 Ω, 1.3 max
RF, 2.4 mm Thru Adapter
From DC to 50 GHz,
50 Ω, 1.3 max
RF, 1.85 Thru Adapter
From DC to 67 GHz,
50 Ω, 1.5 max
RF, N-SMA Connector
From DC to 6 GHz
50 Ω ,1.15 max
RF, SMA-SMA Connector
From DC to 8 GHz
50 Ω , 1.15 max
■ ホーンアンテナモジュール
H5570A02A
▷ Quad Ridged Horn Antenna (Dual Polarized)
- Frequency : 18 GHz to 40 GHz
- Antenna: TC-93470A
- RF Adapter: K-type 2.92 mm
▷ Antenna Nominal Gain 14.5 dBi @ 28 GHz
H5570A04A
▷ WR-15 Rectangular Horn Antenna
- Frequency : 50 GHz to 67 GHz
- Antenna : TC-93671A
▷ Antenna Nominal Gain 16.5 dBi

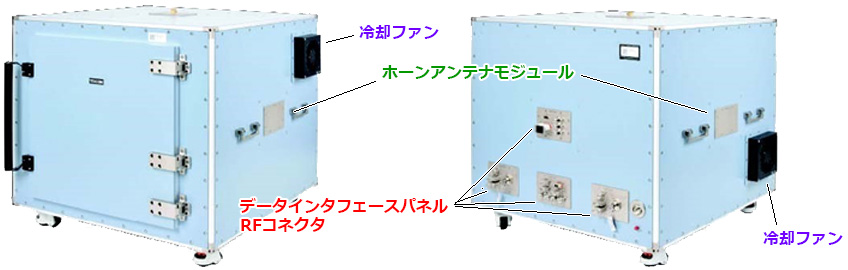

■ 冷却ファン
H5570A02A：給気ファン
H5570A02B：排気ファン
オプション（内部）
Camera Fixture
F59778A
Top LED Assembly
F59702A
■ ホーンアンテナフィクスチャー

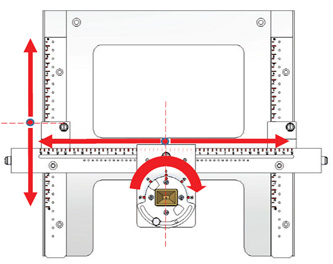

アンテナを任意位置に移動調整できます。
X方向へ ±150mm移動できます。
Y方向へ ±100mm移動できます。
アンテナの偏波切り替えできます。（45度ピッチ）
▷ N55702A
- XY Rail Fixture for TC-93671A
▷ N55703A
- XY Rail Fixture for TC-93472A or TC-93472B

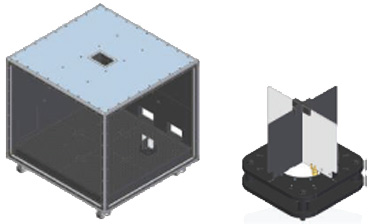

■ DPVアンテナフィクスチャー
F59777A DPV Antenna Bottom Fixture
F59708A Rail Fixture for DPV Antenna
▷TC-93076A, Dual Polarized Vivaldi Antenna
- Frequency: 0.7 GHz to 6 GHz
- RF Connector: two(2), SMA female
▷ TC-93083A, Dual Polarized Vivaldi Antenna
- Frequency: 0.6 GHz to 8 GHz
- RF Connector: two(2), SMA female

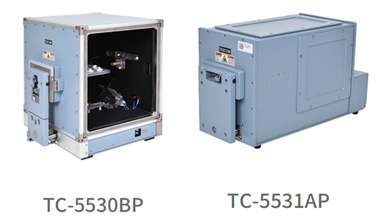

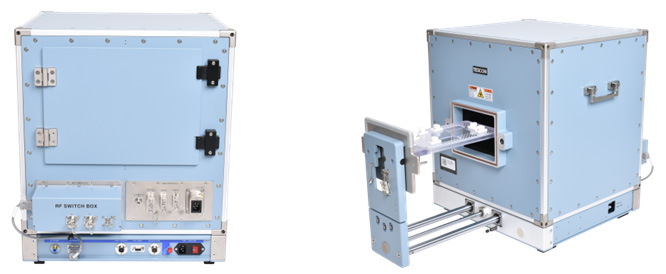

TC-5530BP mmWave Shield Box
5G/ミリ波帯対応
超広帯域シールドボックス
- ♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。
- ♦動作周波数範囲：5Gから
- ♦エアーシリンダー制御
（手動開閉 押しボタン/PCからリモート操作） - ♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
【特徴】
- ・優れたシールド性能 : > 70dB at 67GHz
- ・100MHz~67GHzまでの超広帯域に対応
- ・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
- ・フィクスチャーの交換が容易
- ・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
- ・豊富なオプション
- ◇アンテナ付きモジュールパネル
- ◇アンテナフィクスチャー
- ◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)
- ◇位置出し用レーザー
【用途】
TC-5530BPは、超広帯域電波シールドボックスで、製造ライン、設計開発、品質管理など様々な測定環境に適しています。
優れたシールド性能と測定に必要なインターフェースを有しています。
スマートフォン、タブレットPC等のワイヤレスデバイスや5G、4G、Bluetooth、RFID、無線LAN、GPS、Zigbee等の機能を持つ各種通信端末をシールドしながら、無線通信テストを実施することが可能です。
製品開発、品質検査用にシールドボックスを採用すれば、より効率的な測定が可能です。

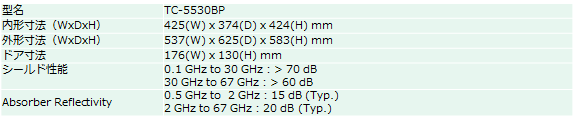

【仕様】
① ホーンアンテナ Fixture
▶Horn Antenna X Y Rail Fixture
(Quantity and mounting position selectable)
- N55307B: XY Rail Fixture
- TC 93472A: Horn Antenna (24GHz~40GHz)
② ホーンアンテナ Fixture
▶Rear Horn Antenna XY Rail Fixture
- N55307C: Rear XY Rail Fixture
- TC-93472A Horn Antenna (24GHz ~40GHｚ）
③ DPV アンテナ Fixture
▶DPV Antenna Fixture
(Quantity and mountin position)
- F55303B: DPV Antenna Fixture
(0.6GHz ~ 7.2GHz）
④ DUT Guide Fixture
▶DUT Guide Fixture
- F5530AP 10: Standard DUT Cradle Fixture
⑤ RFスイッチボックス
▶RF Switch Box
- M5530BP03A : 4:1 RF Switch
- M5530BP0 3B : 6:1 RF Switch
⑥ I/Oインターフェースパネル
▶Custom I/O Interface Panel
- M5530BP05A ( RF, 1.85 Thru Adapter / 3412 0001, Default)
- DC, RJ45, USB 2 .0, USB 3.0, AC

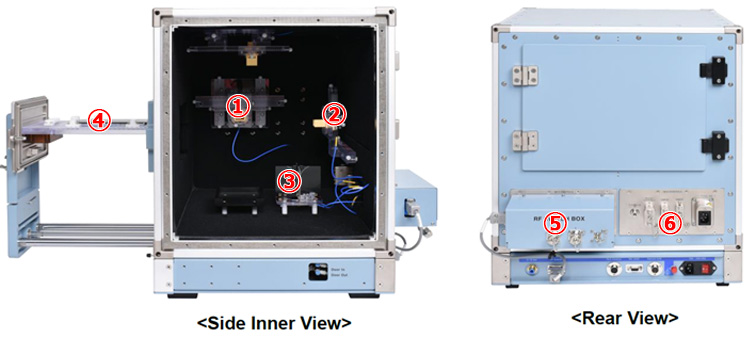

各部詳細
① ホーンアンテナ Fixture
- ▷ N55307B（フィクスチャー）
- ▷ TC-93472A(ホーンアンテナ））
Horn Antenna XY Rail Fixture Set
- - N55307B XY Rail Fixture

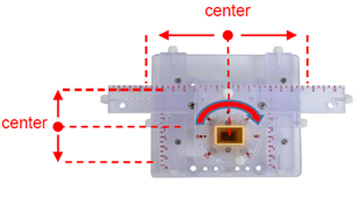

- □ A ntenna rotation range : 135° (45° increments)
- - TC 9347 2A Horn Antenna
- □ Frequency Range: 24 GHz ~ 40 GHz
- □ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
- □ RF Connector type: 2.92 mm (K Type) Female
アンテナを任意位置に移動調整できます。
X方向へ ±75mm移動できます。
Y方向へ ±40mm移動できます。
アンテナの偏波切り替えできます。（45度ピッチ）
② ホーンアンテナ Fixture
- ▷ N55307C（フィクスチャー）
- ▷ TC-93472A(ホーンアンテナ）
Horn Antenna XY Rail Fixture Set
- - N55307C XY Rail Fixture
- □ Antenna rotation range : 135° (45° increments)
- - TC-93472A Horn Antenna
- □ Frequency Range: 24 GHz ~ 40 GHz
- □ Antenna Gain: 14.5 dBi @ 28GHz, 16.5 dBi @ 38 GHz
- □ RF Connector type: 2.92 mm (K Type) Female
アンテナを任意位置に移動調整できます。
X方向へ ±75mm移動できます。
Y方向へ ±40mm移動できます。
アンテナの偏波切り替えできます。（45度ピッチ）
③ DPV アンテナ Fixture
DPV アングル Fixture
④ DUT Guide Fixture
⑤ RFスイッチボックスパネル
⑥ I/Oインターフェースパネル
RFコネクタ
RF, 2.92 mm Thru Adapter
From DC to 40 GHz, 50 Ω, 1.3 max
RF, 2.4 mm Thru Adapter
From DC to 50 GHz, 50 Ω, 1.3 max
RF, 1.85 mm Thru Adapter
From DC to 67 GHz, 50 Ω, 1.5 max
RF, N-SMA Connector
From DC to 6 GHz / 50 Ω / 1.15 max
RF, SMA-SMA
From DC to 8 GHz / 50 Ω /Connector1.15 max
