HOME >> ワイヤレス用高周波部品 >> Ceramic Solution Resonator



Major Freqency Range

Frequency(GHz)
K(ε=89)
J(ε=38)
I(ε=21)
Series

Maximum & Minimum Frequency

Diameter K-type(εr=89) J-type(εr=38) I-type(εr=21)
Outer Inner Maximum
Lenght
Mimimum
Frequency
Maximum
Lenght
Maximum
Lenght
Maximum
Lenght
Maximum
Lenght
2x2mm Φ0.8 7.81mm 1,000MHz 6.94mm 1,800MHz 6.8mm 2,400MHz
3x3mm Φ0.86 12.04mm 660MHz 12.5mm 1,000MHz 11.69mm 1,400MHz
4x4mm Φ0.97 15.64mm 500MHz 14.88mm 840MHz 13.64mm 1,200MHz
Φ1.5 12.04mm 660MHz 12.5mm 1,000MHz 11.69mm 1,400MHz
6x6mm Φ2.0 13.25mm 600MHz 13.02mm 960MHz 12.59mm 1,400MHz
8x8mm Φ2.6 22.71mm 350MHz 22.73mm 550MHz 21.82mm 750MHz

Characteristics of Dielectric Materiala

Diameter Characteristic Impedance(Zo)
Outer Inner K-type(εr=89) J-type (εr=38) I-type(εr=21)
2x2mm Φ0.8 6.31 9.66 12.99
3x3mm Φ0.86 8.89 13.61 18.30
4x4mm Φ0.97 9.49 14.53 19.55
Φ1.5 6.72 10.29 13.84
6x6mm Φ2.0 7.47 11.43 15.38
8x8mm Φ2.6 7.63 11.68 15.71

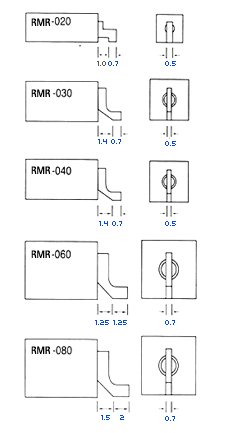

Mechanical Drawing
