HOME >> 電波シールドボックス総合 >> TC-5930A/AR

tc-5930a,tc-5930ar


19インチラックを利用できます。
電波シールドボックスを省スペースに設置可能です。

ハンドプレス開閉シリーズ
手動開閉タイプ電波シールドボックス
豊富なオプションがあり、幅広い試験に対応致します。

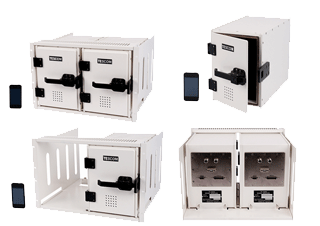

19" Rack Mount Set TC-5930AR (TC-5930A 2台)

TC-5930ARの写真

型番 : TC-5930A
外形寸法: 217(W) x 396(D) x 282(H) [mm]
内形寸法: 170(W) x 312(D) x 240(H) [mm]
重量 Total: 9Kg
型番 : TC-5930AR
外形寸法: 483(W) x 488(D) x 310(H) [mm]
内形寸法: 170(W) x 312(D) x 240(H) [mm]
重量 Total: 24Kg
シールド性能:
>80dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

主な特長
①開閉が簡単なワンハンドルモデルです。
②アンテナを取り揃えております。
③バックパネルを取り替えることで、複数テストに対応します。
④シリアルナンバー管理で、サポートも万全です。
⑤メンテナンス性にも優れており、長期間の使用が可能です。

TC-59130A/AR バックインターフェースパネル
<例>

Data Interface Module
2×N(f) outside and SMA(f) inside
USB2.0
DB9 1000pF Pi filte
DB25 1000pF Pi filte

Data Interface Module
4×SMA(f) outside and SMA(f) inside
USB2.0
DB9 1000pF Pi filte
DB25 1000pF Pi filte
2×RJ-45
AC Power Adaptor

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラ
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング(放射電力、受信レベル測定)を行うことが出来ます。

RF Antenna Coupler アンテナカップラ
80MHz〜6GHz対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
