HOME >> 電波暗室 >> 電波暗箱 オリジナルモデル 型番:TSD-MU2100MW

ユニット電波暗箱

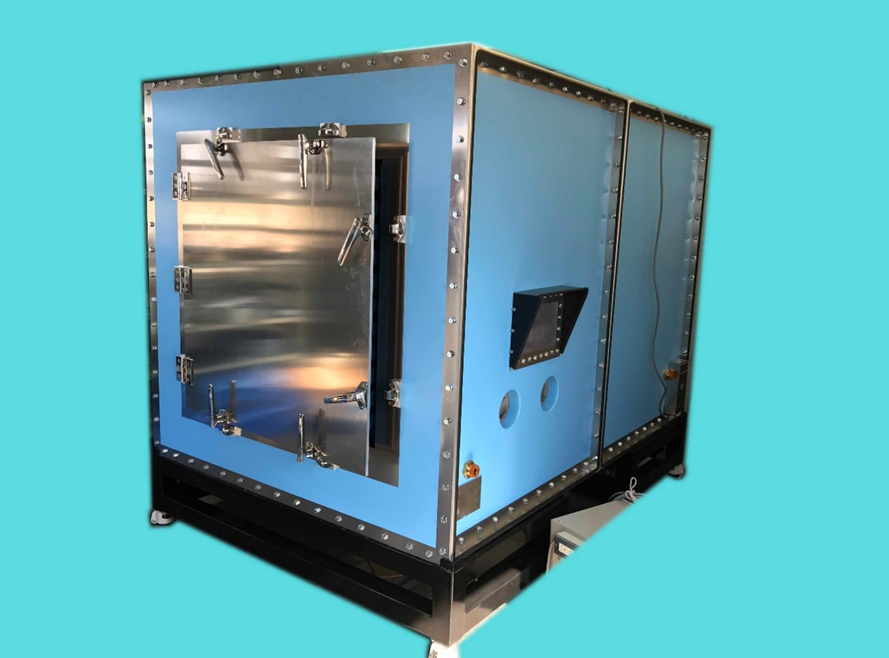

電波暗箱 オリジナルモデル 型番:TSD-MU2100MW

好きなサイズに変更可能 拡張、分解
簡単設置 専用設置場所は、不要(簡単移動)
項  目 仕  様
型名 TSD-MU2100
サイズ(mm) W2100 X D1500 X H1500
対応周波数 800MHz〜
電波反射性能 30dB以上@1GHz以上    30dB以上@3GHz以上
シールド性能 80dB以上@2.4GHz
電波吸収体 ウレタン製 高さ約200mm
I/Oパネル(オプション) 2×N/2×SMA/2×USB(1個は、ターンテーブル制御用)
ポジショナ(オプション) 1軸ポジショナ(アジマス回転)
2軸ポジショナ(アジマス+エレベーション)
オプション
項  目 仕  様
サイズ(mm) W1000〜 X D1000〜 X H1000〜
*小さいサイズも対応可 ご希望のサイズに合わせてカスタマイズします。
W1500〜 X D1500〜 X H1500〜
*小さいサイズも対応可 ご希望のサイズに合わせてカスタマイズします。
対応周波数 800MHz〜500GHz(マイクロ波、ミリ波帯対応)
RFコネクタ RFコネクタ(SMA、BNC、N)電源コネクタ(AC電源、DC電源)、通信、データコネクタ(RJ-45(LAN 1000BASE-T)、USB2.0、USB3.0、HDMI、D-SUBコネクタ、貫通管
その他 シールドウィンドウ
シールドグローブ
測定用ポジショナ(1軸タイプ)、測定用ポジショナ(2軸タイプ)
位置調整機構
レーザー位置調整機構

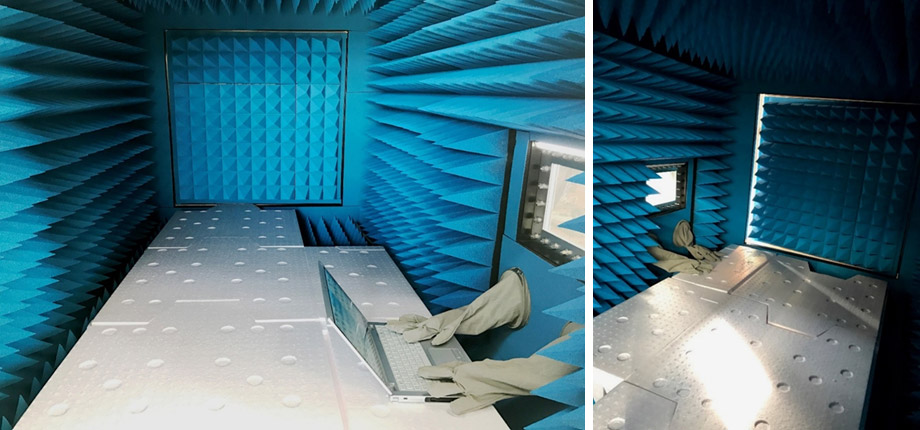

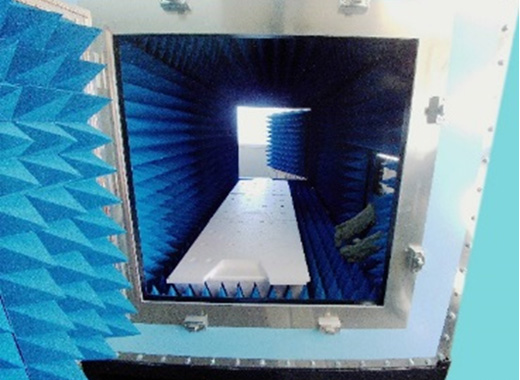

6面電波吸収体が貼ってあります。(標準装備)
2GHz帯で30dB減衰する電波吸収体を6面取り付けています。内部の反射を少なく出来ます。

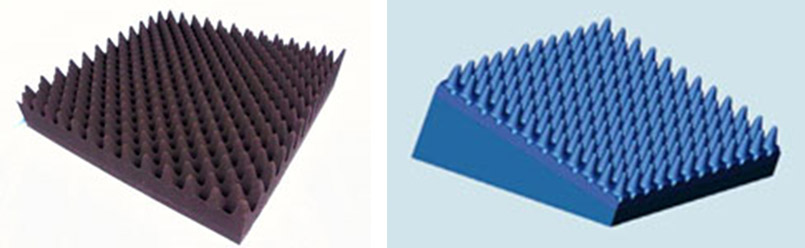

ミリ波帯 電波吸収体も取り付け出来ます。
18GHz-110GHz対応

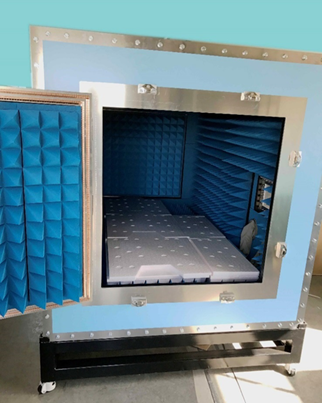

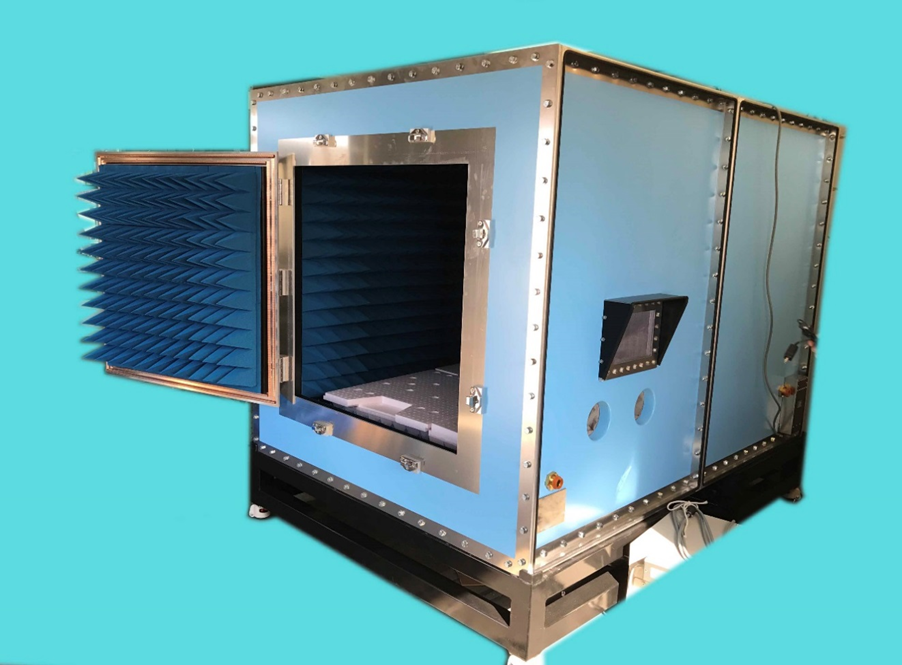

短辺両側にドアが付いています。送信側と受信側それぞれで簡単にセットアップができます。(標準装備)
900×900mmの大きなドアなので、大きな試験物の出し入れも楽ちんです。

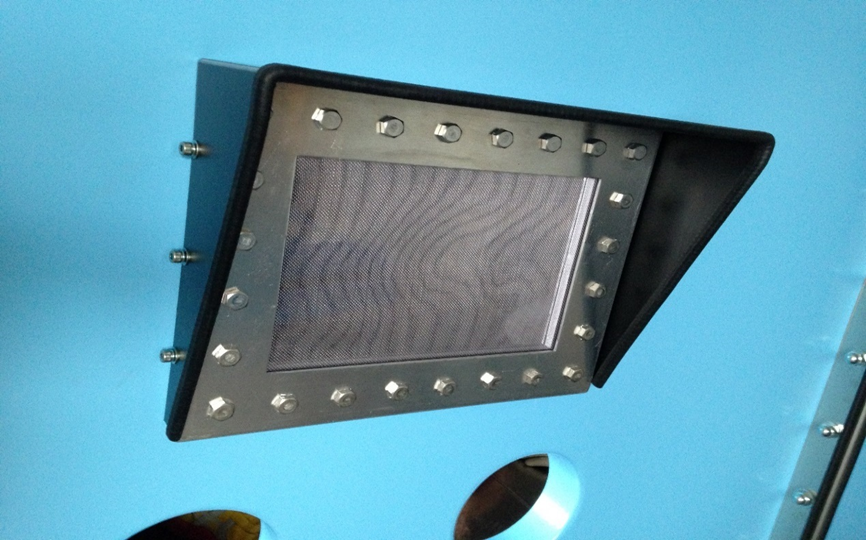

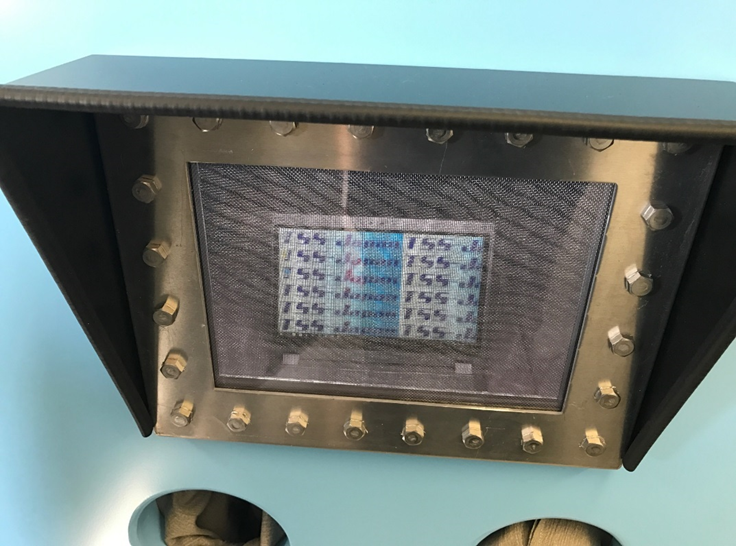

外部から内部が見えるようにシールドウィンドウが付いています。(オプション)

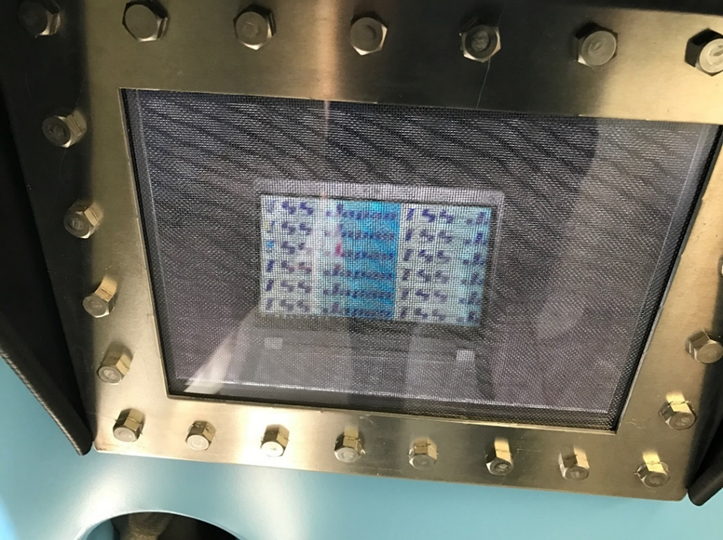

シールドウィンドウから内部が見えます。

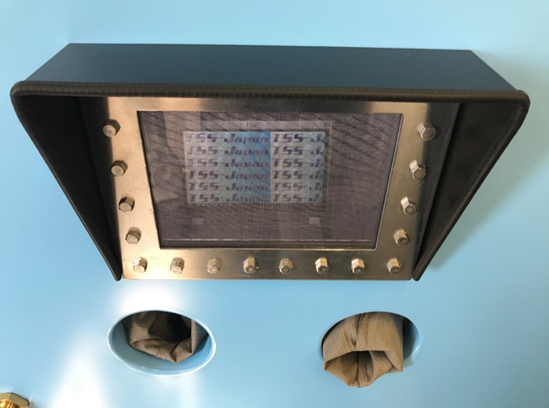

シールドウィンドウ用バイザー(オプション)
部屋の照明・直射日光などの光の映り込みを防ぐので、内部がとても見やすいです。

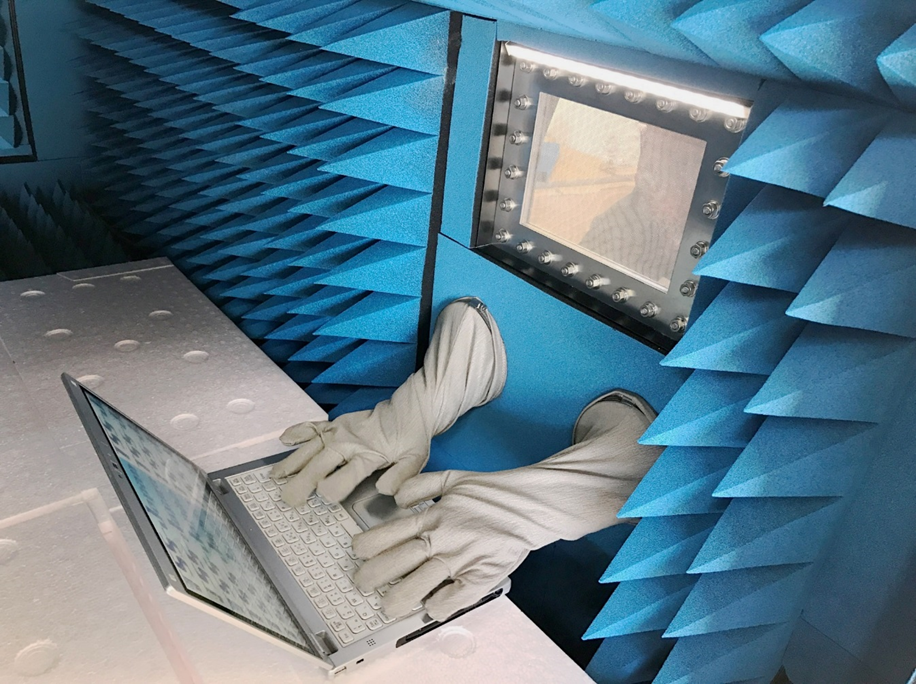

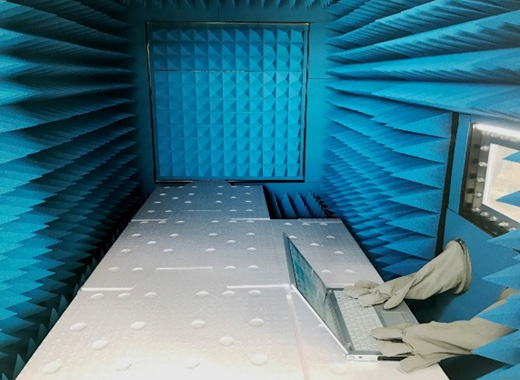

シールドグローブ(オプション)
シールドグローブによって、試験中の内部の調整、トラブルの解決など直接操作が行えます。

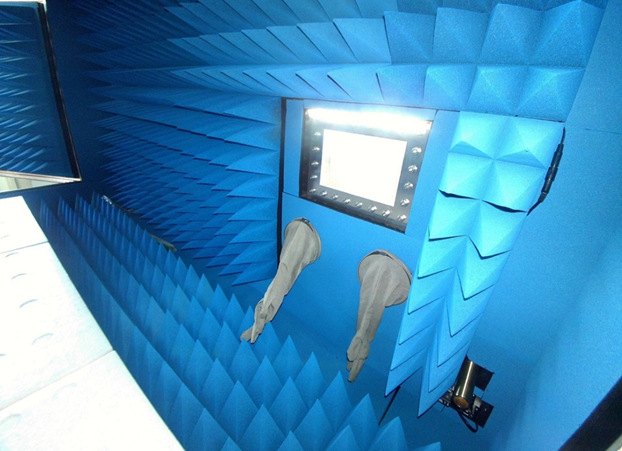

LEDライト(オプション)
作業エリアは、LEDライトで照らされていて明るいです。

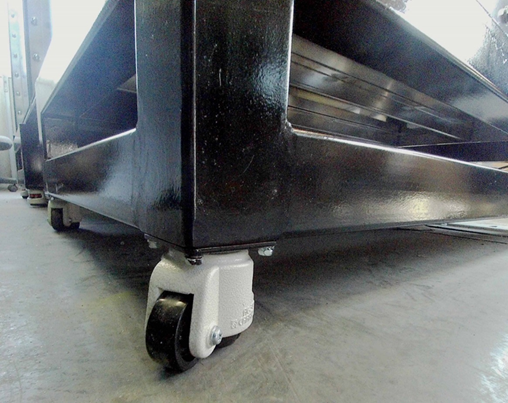

キャスター(標準装備)
移動可能です。専用の設置場所は、必要ありません。

こんなお客様にオススメです。

メリット1 短時間で設置、簡単作業

簡単
設置

電波暗箱の組立は、人力で簡単に、短時間でできます。
事前に電波吸収体などのパーツを取り付けた状態で搬入しますので、現場作業は簡単なボルトを締めのみです。

メリット2 高い自由度、汎用性

自由

電波暗箱本体は、パネル組立式なのでサイズを大きくしたり、小さくしたりできます。
使用しない時は、分解して収納することも出来ます。また、内部の電波吸収体を交換することで様々な試験にも対応します。

メリット3 省コスト、簡単に

効率

電波暗室に比べ、安価に、簡易的に再現性のある測定ができます。架台付きなので容易に移動が出来、専用設置スペースの必要がありません。
 本試験の事前測定がオフィス内で簡易的に出来るので、スピーディーな開発が可能になります。
