医療向け・建築用電磁波シールド材料

各種医療機器の高度進化により、電磁波による誤動作が社会問題化されています。
従来は、病院向け電磁波シールドと言えばMRI機器の設置の為でしたが、現在では、各種治療器の電磁波対策の為に、シールドルームが設置されています。
当社は、長年の間電子、電子機器向けに開発供給していた材料を、もっと簡便に、もっと低価格で設置できますようご提供いたします。
特に、病院の内装建築をされる方に焦点を当て、特別な施工ノウハウが必要無くても安心して、電磁波シールド材料を利用頂けますよう、フォロー致します。
もちろん、当社での施工も対応いたします。

シールド室構築材料

電磁シールド室の必要部材

1-1.建築構造材-天井、壁、床材
1-2シールド材 銅箔、接合材(半田、又は、シールドテープ)
1-3シールド部材-トールドドアー、空調換気口
1-4.電気部材1---電源フィルター、絶縁トランス、各種配線
1-5.電気部材2-電気器具-照明、コンセント、スピーカー、非常照明、LANケーブルなど
1-6.設置工事、内装工事との調整-当社では、シールド材料の供給からシールドルーム設置工事、内装工事まで対応は可能です。しかし、ユーザー様のご要望で、シールドルームの設置を行い、内装完成は、シールド性能を保持したままで、準備することも可能です。
現地のご要望に合わせた施工をすることで、よりユーザー様の要望に合致させます。この為の、図面の準備もございます。遠慮なく、ご相談ください。

電磁シールド室設置の要望事項

2-1.シールドルームと内装工事の分離
2-2.シールドルームと内装工事の一括方式

モデルとなる図面

シート工法 一般図面

Download

その他

4-1.シールドルームの設置後の測定の有無
事前調査として、図面、資料を頂いても、他社への開示をすることはございません。
FAX又は、メールで、info@tssj.jp まで。

■アルミ箔、銅箔、 厚みにより、シールド性能が違います。

■金属箔の接続用導電性テープ/銅テープ、アルミテープ

銅箔工法の壁面

アルミ箔工法 シールドルーム内部

性能表

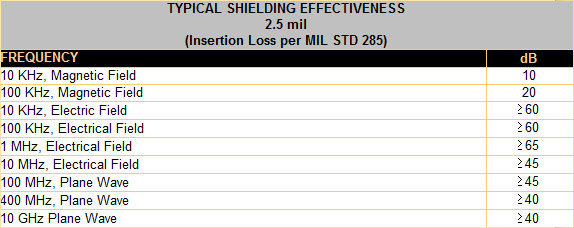

アルミ箔でのシールド性能

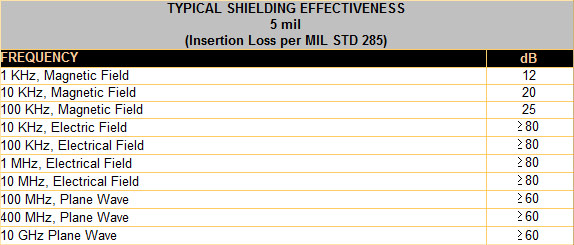

アルミ箔でのシールド性能

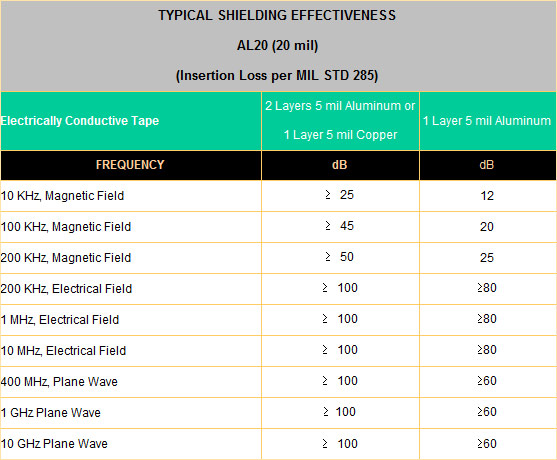

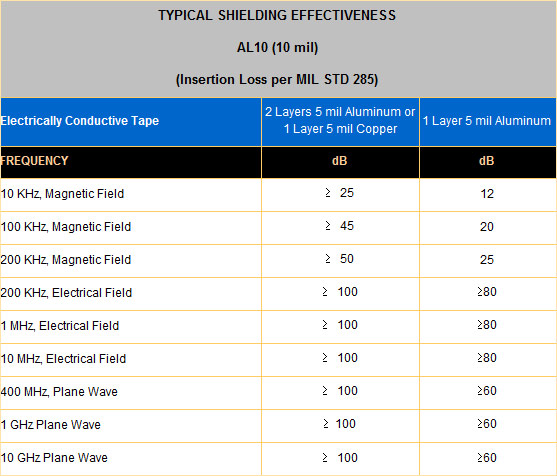

アルミ箔でのシールド性能(厚みに、注意ください)

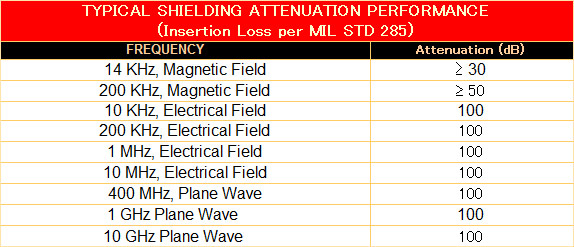

銅箔でのシールド性能

0.0014" (.03556mm) (1.4 mil) Thick

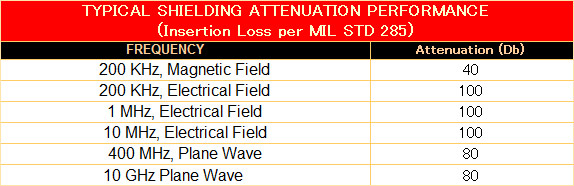

銅箔でのシールド性能

0.005" (.127mm) (5.0 mil) Thick

トールドドアー各種

シールドルームの性能を左右するシールドドアーです。
スウィングドアー、スライドドアーともに対応可能です。

そのほか、電気関係の電源フィルター、絶縁トランス、などのご相談にも応じます。
