HOME >> EMC電波暗室総合 >> RF Shield Room
RF Shield RoomModular and pre-fabricated Standard 10KHz~40GHz
![](../images/spacer.gif)

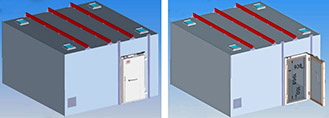

40GHz対応シールドルーム
- 対応周波数帯
- 10KHz~40GHz
![](images/rf_shieldroom_img01.jpg)
![](images/rf_shieldroom_img02.jpg)
【特長】
フランコニア社シールドルームは、パンパネル構造なので、下記特長があります。
- ・完全不燃
- ・高剛性
- ・高性能
- ・少部品数
- ・短工期
高品質で高耐久な部材を使用しているので、移設時の部材の再利用率が高く、短工期、低コストで移設が可能です。
また上記の特長に加え、40GHzに対応していることは、ミリ波帯に対応できるシールドルームとして、高い運用性が期待できます。
【性能】
シールド性能(代表値) | 10KHz-40GHz | |
---|---|---|
周波数帯 | 減衰 | Field |
10 kHz | ≥ 80 dB | Magnetic Field |
100 kHz | ≥ 100 dB | Magnetic Field |
1 MHz | ≥ 100 dB | Magnetic Field |
100 MHz | ≥ 110 dB | Plane wave |
400 MHz | ≥ 110 dB | Plane wave |
1 GHz | ≥ 110 dB | Plane wave |
18 GHz | ≥ 90 dB | Microwave |
40 GHz | ≥ 90 dB | Microwave |
![](images/rf_shieldroom_img03.jpg)
【オプション】
電源 | ACフィルター 50/60Hz, 100dB @ 14 kHz 〜 40 GHz DCフィルター 500V max, 100dB @ 14 kHz 〜 40 GHz |
---|---|
同軸コネクタ | SMAコネクタ、Nコネクタ、BNCコネクタなど |
通信設備 | イーサネットコネクタ、インターホンなど |
防災設備 | 火災感知器、非常ベル、非常放送など |
空調設備 | 換気設備、ダクト設備 |
測定設備 | ターンテーブル |
アンテナマスト | |
測定テーブルなど | |
その他工事 | 内装仕上げ工事 |
床OAフロア | |
帯電防止床タイル | |
壁面不燃ビニールクロス |
![](images/rf_shieldroom_img04.jpg)
![](images/rf_shieldroom_img05.jpg)
![](images/rf_shieldroom_img06.jpg)
![](images/rf_shieldroom_img07.jpg)
