電磁波シールドテント製品

このようなお客様におすすめです。

・　社内に電波暗室、シールドルームは保有するが、やはりパーソナルユースで至急に使用したい。
・　開発プロジェクトにしか使用しない、使用後は、折りたたんで保管したい。
・　低予算で、導入したい。

テイエスエスジャパンではご予算、用途に応じて最適な製品をご提案させて頂きます。お気軽にお問い合わせ下さい。

カスタムサイズで、製作できます。

電波シールド・テント　―TSS-Japan オリジナル・電波暗室タイプ―
シールドテント式電波暗室　電波シールド・テント+電波吸収衝立
オフィスに1日で、電波暗室を設置可能になりました。

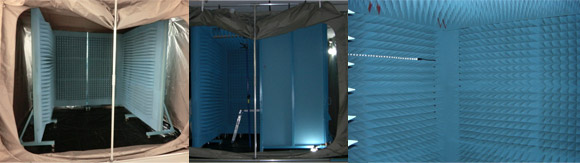

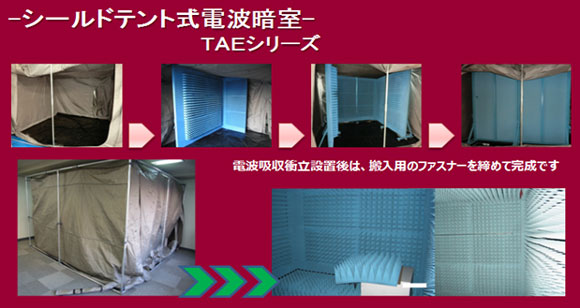

シールドテント式電波暗室 TAEシリーズ

〜限られたスペースでひつよな期間だけ電波暗室を〜
シールドテント内部6面全てを電波吸収体で覆うことにより、
電波暗室に劣らない優れた測定環境のご提供を実現！

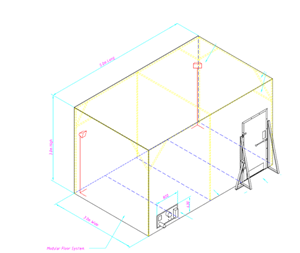

テント方式のシールドルーム

新製品　シールド・テント　HDタイプ（ルーム方式のシールド・テント）

HDタイプ全景　シールドルーム並みのドアー（シールドルームとしての拡張の場合は、再利用できます）

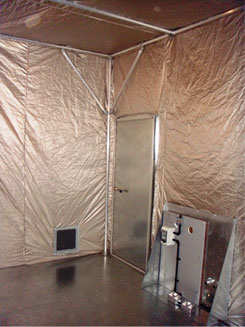

HDタイプ・シールド・テント　内部

インターフェイスパネル
電源フィルター、コネクター、換気口、換気扇付き

電磁波シールドテントを１歩前進した性能と使いやすさを追求しました。
テントによる低価格と建築による耐久性の向上です。電磁波シールドテントの性能は、-50dB以上(at 1GHz)。

＜特徴＞
短工期　設置、解体が容易　スペース確保が容易　低価格
＜メリット＞
  • ・短工期　2人で、半日　(5mX3mX3m高さ　程度）
  • ・使い終われば、解体して、保管できます。スペース確保が省けます。
  • ・ほとんど、工場での製作なので、低価格。
  • ・シールドルームと同様の使い方が可能です。

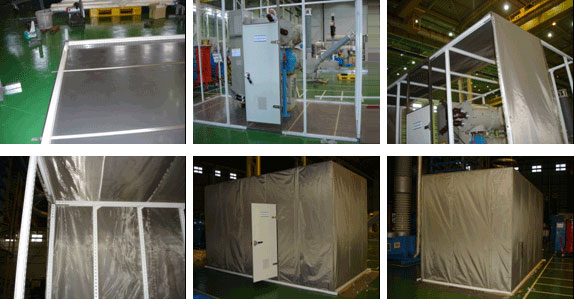

設置　工事例

施工の流れ ： 床設置　→　補強枠の設置　→　ドアーの設置　→　壁、天井の取り付け

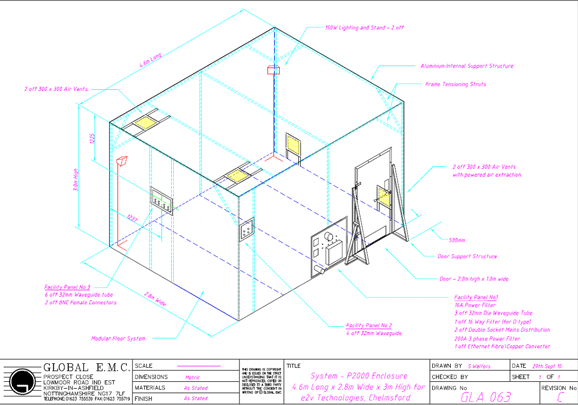

電磁波シールドテント　概要

システムP2000シリーズ
4.6mX2.8mX3.0m（高さ） / 5.0mX3.0mX3.0m（高さ）
電磁波シールドテントドアー、空調、コネクターモジュール付き

電磁波シールドテントの電波暗室への接近-使い勝手がよくて、低価格の電波暗室

電波シールド・テント　最新機種御案内

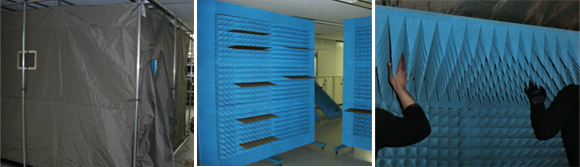

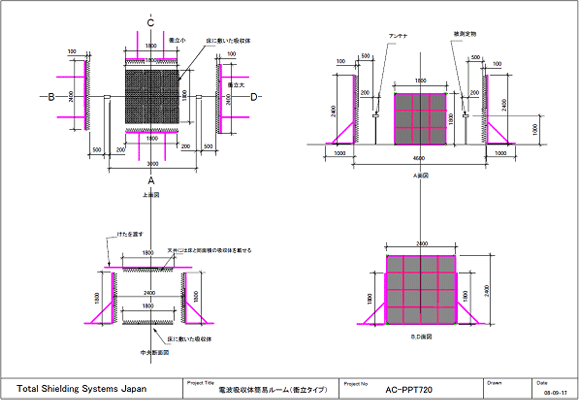

テント式電波暗室　電波シールド・テント+電波吸収衝立
オフィスに1日で、電波暗室を設置可能になりました。

TSS JAPANの電波シールド・テントは、お客様の用途、設置環境に対応したモデルを取り揃えております。設置場所に合わせて自由にサイズを変更できます。他にも電波吸収体等、豊富なオプション類などを準備しております。 シールドルーム、電波暗室などの豊富な経験と実績から、この度は、電波シールド・テント式電波暗室を開発いたしました。 特徴は、1日で設置できること。移設も可能であること。従来の電波設備は、一旦設置したら、移設、撤去にも費用が掛ることです。必要な場所で必要な期間だけ電波暗室としてご利用できます。 豊富なオプションにも対応できます。--ドアー、照明、電源、空調類、電波吸収体も周波数により選択可能です。

1. 型式：テント式電波暗室　TAE2155
2. 電波シールド・テントサイズ：3300mmX3300mmX2500mm(H)電波吸収衝立　サイズ：1200mm×2300mm(H)
　6面電波吸収体　8インチ（AEP-8）200mm高さ
3. 性能：シールド・テント1層式相当（-60dB/2.4GHz）電波吸収体　8インチ（AEP-8）200mm高さ

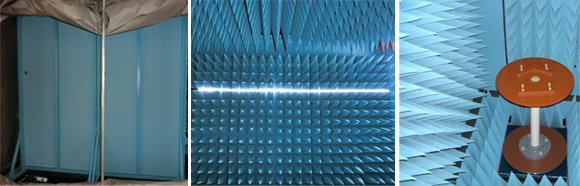

シールドテント内部
電波吸収衝立を配置		 オプション
LEDライト（ロープタイプ）		 オプション
ターンテーブルは、HQ300

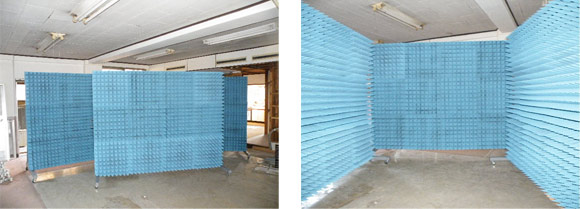

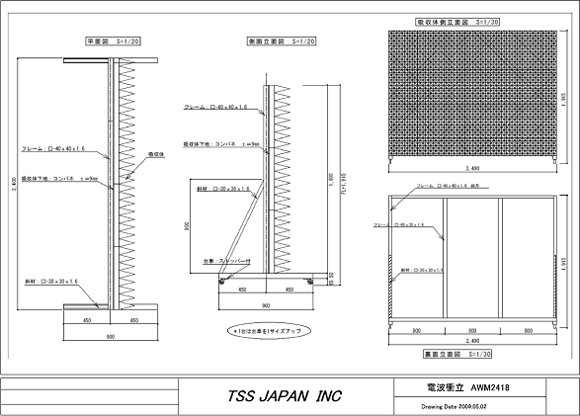

シールドテント　部分 電波吸収衝立
1200mm（W)×2300（H)		 設置も1日で行えます

電波吸収体は、4インチ、8インチ、12インチと選択可能です

ＴＳＳ ＪＡＰＡＮの電波衝立との共用で、電波暗室にもなります。
一度、反射のない空間で測定すれば、測定業務の短縮です。

以下のタイプに、ご要求の製品が必ず見つかります。
詳細につきましては、お問い合わせください。
（お問い合わせの際には、ご予算、サイズ、使用用途についてお知らせ下さい）

無償サンプル　200mmX300mm
封筒タイプのバッグを差し上げます。

200mmX300mm 封筒タイプのバッグを差し上げます。このサンプルバッグは、携帯電話を入れて、クリップで留めてしまえば、不感状態になります。このような簡単なバックでも、２．４ＧＨｚ/−50ｄＢ程度の性能を保持していることをご理解いただけます。

詳しい使い方は、ここをクリックください。

当社の電磁波シールドテントの性能を、実感頂けます。なお、各種電磁波シールドテントは、デモ機も準備しておりますので、申しつけください。

電磁波シールドテントシリーズ 用途によって選択が出来ます。

簡易組立式電磁波シールドテント

SHIELD TENT
電磁波シールドテント

  • デスクトップタイプ

  • ルームタイプ

シールド性能 400MHz〜2.5GHz 50dB
各周波数におけるシールド性能値（代表値）

1MHz　　　　80dB
400MHz　　 70dB
1GHz　　　　65dB
2.5GHz　　　60dB
5GHz　　　　50dB

低価格モデル

MOBILE SHIELD BAG
MSB-M1　（可動シールドバック）



800MHｚ〜3GHｚ　40dB以上
（最大で-50ｄB発揮可能です）

電波無響ボックスモデル

ダンボール電磁波シールドテント
SHIELDED ANECHOIC BOX



サイズ　500×500×500
幅×奥行き×高さ[単位mm]

電波無響ボックス　低価格品

シールド性能　　　50dB以上　2.4GHz
電波吸収性能　　15dB以上　2.4GHz

TSS JAPANの電磁波シールドテントは、1層式/一般の電磁波シールドテント　50dB程度　2層式/60dBを保証しております。
本ページのシールド性能データを記載しております。1層式での性能値、2層式の電磁波シールドテントの性能値。（2層式は、2.5ＧＨｚ帯で80dBを保持しております。）

これは、電磁波シールドテントとはいえ、なかなかの性能があるということと、少し面倒ですが、完全な２層にすれば、本格的なシールドルームに負けない性能が保持できていることを、実検で確認いたしました。シールドはポイントを押さえた製作をすれば、必要な性能を発揮できます。参照ください。

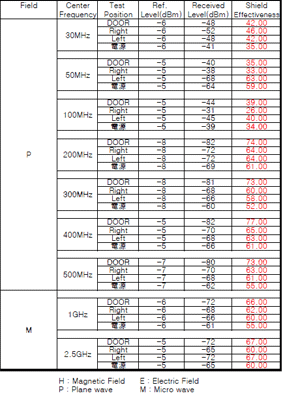

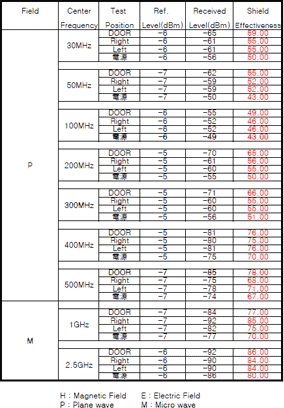

１層タイプ　シールド性能値

  • （サイズ1.5X1.5X2.0m）

  • （サイズ1.5X2.2X2.0m）

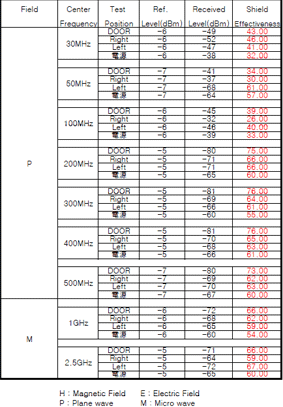

2層タイプ　シールド性能値

（サイズ11.5X1.5X2.0m +1.5X2.2X2.0m ）
