HOME >> 電波シールドボックス総合
I/O インターフェースコネクタ 電波シールドボックス用途
各種コネクタをシールドボックスへ搭載可能です。
お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。
I/Oインターフェースコネクタは、RFコネクタ（SMA、BNC、N）電源コネクタ（AC電源、DC電源）、通信、データコネクタ（RJ-45（LAN 1000BASE-T)、USB2.0、USB3.0、HDMI、D-SUBコネクタ、貫通管など各種取り揃えております。
|
RF, SMA-SMA Connentor | SMA/J-SMA/J |
|---|---|---|
|
RF, N-N Connentor | N/J-N/J |
|
RF, N-SMA Connentor | N/J-SMA/J |
|
RF, BNC-BNC Connentor | BNC/J-BNC/J |
|
D-Sub37, 1000pF pi Filter | 3 Mbps / 100 VDC, 5 Amps max |
|
D-Sub9, 1000pF pi Filter | 3 Mbps / 100 VDC, 5 Amps max |
|
D-Sub9, 100pF pi Filter | 10 Mbps / 100 VDC, 5 Amps max |
|
D-Sub25, 100pF pi Filter | 3 Mbps / 100 VDC, 5 Amps max |
|
D-Sub25, 100pF pi Filter | 10 Mbps / 100 VDC, 5 Amps max |
|
USB 2.0 Filter | 480 Mbps / 5 V, 500 mA / Max Current: 5A |
|
USB 3.0 Filter(Active) | 5000 Mbps / 5 V, 900 mA / Max Current: 1.5 A |
|
RJ-45 Filter | 1 Gbit/s Copper-Line Ethernet (1000 BASE-T) |
|
HDMI | HDMI Ver. 1.4. |
|
VGA | |
|
DC 電源アダプタ | 50 VDC, 3 Amps max |
|
DC 電源アダプタ／バナナジャック | 50 VDC, 10 Amps max |
|
AC 電源アダプタ／3Pコンセント | 250 VAC, 7 Amps max |
 |
貫通管 | φ30mm |

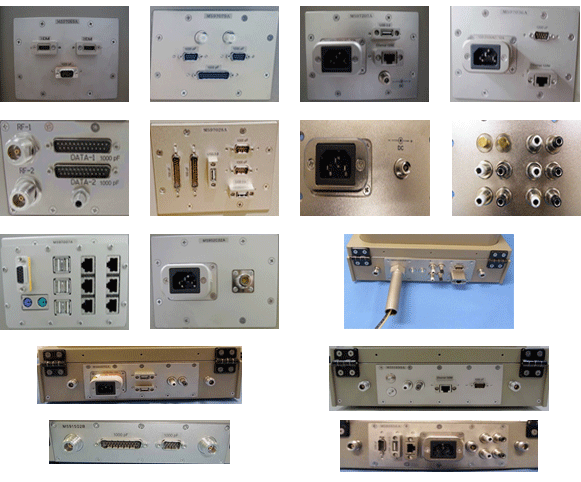

自由に選択できるカスタムパネル
◆1台のシールドボックスで複数の試験に対応できますので、長期に渡ってご利用頂けます。
◆パネル方式なので、手軽に交換できます。
◆試験に合わせてコネクタの種類、個数をカスタマイズできます。
◆100種類以上のインターフェースパネルを取り揃えております。

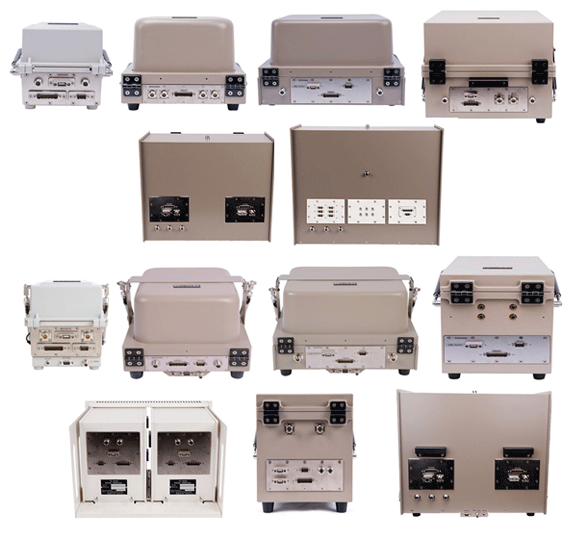

1台のシールドボックスを複数の試験用途に共用できます
