HOME >> アンテナカップラ（RFエアカップリング総合）
アンテナカップラ（80MHz-6GHz）
80MHz〜6GHzの広帯域に対応
Near field（近傍界タイプ）
使用方法
アンテナカップラと被試験物を出来るだけ近づけた状態、或は接した状態で試験を行って下さい。
方向や位置に敏感なので、固定治具をご用意下さい。
 |
 |
 |
 |
 |
|---|---|---|---|---|

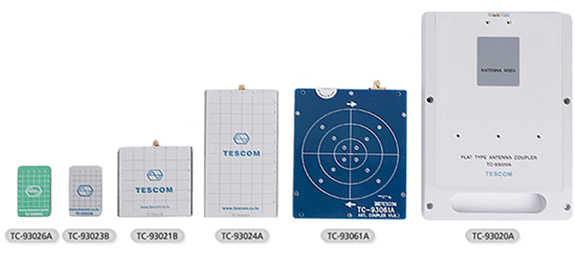

| TC-93020A 80-2650MHz 138(W)×210(D)×12(H) >> 詳細はこちら |
TC-93021B 80-2650MHz 70(W)×70(D)×12(H) >> 詳細はこちら |
TC-93024A 80-2650MHz 70(W)×128(D)×12(H) >> 詳細はこちら |
TC-93023B 700-3000MHz 50(W)×30(D)×8.1(H) >> 詳細はこちら |
TC-93026A 800-6000MHz 50(W)×30(D)×8.1(H) >> 詳細はこちら |
 |
 |
|---|---|

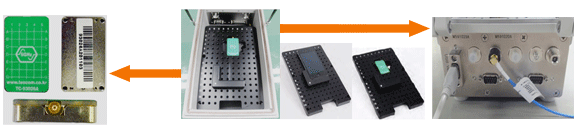

| 電波シールドボックス TC-5910D用フィクスチャー ガイドの移動で位置決めが容易 |
テストフィクスチャーにTC-93026A組み込み時 |
Far field（遠方界タイプ）
使用方法
被試験物と測定距離50~200mmをとって下さい。
正確な位置決めは不要です。
 |
 |
|---|---|
| TC-93060A（左偏波） 800-6000MHz 106×130×15.6(H) >> 詳細はこちら |
TC-93061A（右偏波） 800-6000MHz 106×130×15.6(H) >> 詳細はこちら |
電波シールドボックス
TC-5972D用フィクスチャー
専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

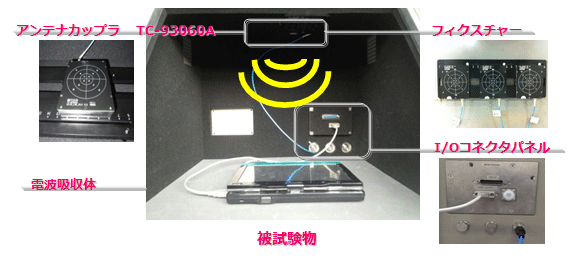

<アンテナカップラ+専用フィクスチャ 使用イメージ>
アンテナカップラ TC-93026A |
TC-5910D用フィクスチャー |
/Oパネル |

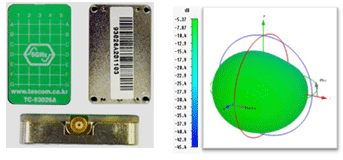

Near field（近傍界タイプ）
TC-93026A 800MHz-6GHz
サイズ W203.2×D279.4×25mm
◆高い結合度と再現性

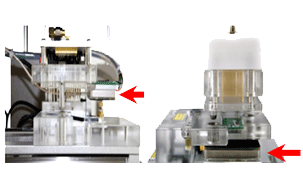

近傍界タイプはシールドボックス等の狭い空間において、被試験物と出来るだけ近づけた状態、
或は接した状態で試験を行う、近距離測定用途のカップラです。
反射波や拡散波の影響を抑える事ができ、被試験物を予め位置決めされた場所にセットするだけで、
安定した測定が可能です。方向や位置に敏感なので、位置決め方法を明確にする必要があります。
◆高い信頼性
被試験物と物理的に非接続なので、RF接続（ケーブル・ピンプローブ）とは異なり、摩耗や破損に
よる部品交換の必要がありません。
◆広帯域 (800MHｚ〜6GHｚ）
広帯域対応なので、カップラを交換する事無く、複数の周波数帯の試験を行う事ができます。
◆小型・薄い
小型で薄いので、シールドボックス内治具に容易に組み込むことができます。
複数個のアンテナを内蔵した被試験物の試験においては、複数個のカップラで試験を行う事も可能です。
反射波や拡散波を抑えた近傍界タイプだからこそ可能な測定です。
Far field（遠方界タイプ）
TC-93061A 800MHz-6GHz
サイズ 106x130x15.6 t mm
◆簡単位置出し
遠方界タイプは、近傍界タイプと異なり、被試験物の方向や位置にあまり敏感ではありません。
遠方界タイプは被試験物との測定距離をとることができ、位置決めも容易です。
つまり、被試験物と遠方界アンテナカップラの位置関係が、測定結果に大きく影響しません。
