HOME >> ミリ波(mmWave) >> TC-5570PM
TC-5570PM
![](../images/spacer.gif)
ミリ波帯 & 5Gテストシステム 18GHz~67GHz
ハンドプレス開閉シリーズ
mmWave Shield Box
型番 : TC-5570PM
内形寸法: 805(W) x 765(D) x 645(H) [mm]
外形寸法: 941(W) x 943(D) x 856(H) [mm]
ドアサイズ:624(W)×624(H)[mm]
重量 Total: 75Kg
シールド性能:
>60dB @ 18GHz to 67GHz
主な特長
①開閉が簡単なワンハンドルモデルです。
②3Dローテーター搭載可能です。(型番:TC-5500A(3D Rotator))
③各種ミリ波帯アンテナを搭載可能です。
④豊富なアンテナを取り揃えております。
⑤バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。

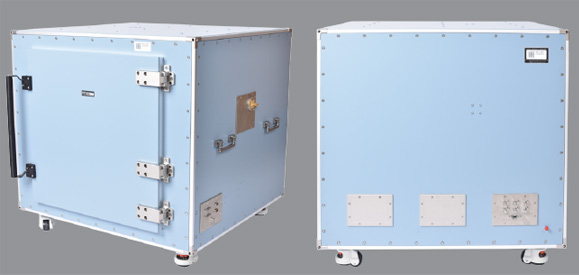

TC-5570PMは、ミリ波帯アンテナ試験用に設計された小型電波暗箱です。
オフィス内で簡単にミリ波帯アンテナ測定をするために設計されました。
システムの基本構成は、簡単に組み合わせることが出来るので、電波暗室と比べて事前準備が短縮でき、効率的に測定を開始することが出来ます。
電波暗箱内には、2つのレーザーポインターが直交して設置されているので、適切に位置調整することが出来ます。また、LEDライト、角度調節可能なカメラを電波暗箱内に配置できますので、測定中の3D回転の状態を観察することが可能です。
![](images/tc-5570pm/tc_5570pm_02.jpg)
- ■端末機(Mobile Handset など)測定用 OTA チャンバー
- ■Passive/Active テスト可能
- ■小型チャンバー
- ■移動可能(キャスター付)
- ■周波数帯: 18 GHz ~ 67 GHz
- ■広帯域アンテナ(オプション)の周波数帯: 18 GHz ~ 40 GHz
- ■シールド性能: 60dB 以上 @18〜67GHz
- ■測定端末機とアンテナの距離調整可能
- ■アンテナをモジュールパネル化することで、容易な位置決めと交換が可能
- ■フィクスチャ及びアンテナのカスタマイズ可能
![](images/tc-5570pm/tc_5570pm_03.jpg)

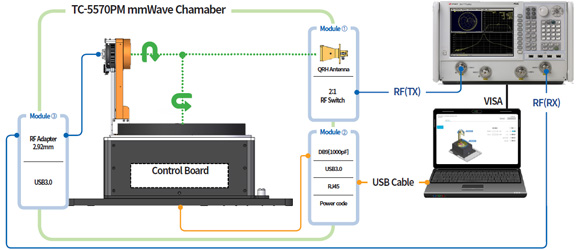

システム構成
![](images/tc-5570pm/tc_5570pm_04.jpg)
■電波暗箱
![](images/tc-5570pm/tc_5570pm_05.jpg)

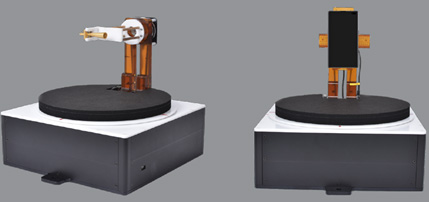

■3Dローテーター
![](images/tc-5570pm/tc_5570pm_06.jpg)

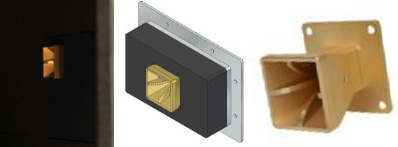

■アンテナモジュール
![](images/tc-5570pm/tc_5570pm_07.jpg)
■カメラ
![](images/tc-5570pm/tc_5570pm_08.jpg)
■レーザーポインター
![](images/tc-5570pm/tc_5570pm_09.jpg)

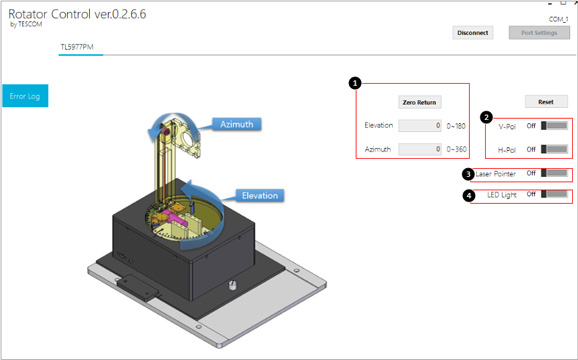

■リモートプログラム
![](images/tc-5570pm/tc_5570pm_10.jpg)

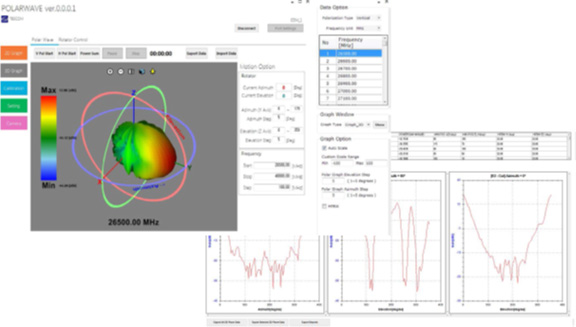

ソフトウェア S5500P (Polar Wave)
![](images/tc-5570pm/tc_5570pm_11.jpg)
アンテナ測定ソフトウェア PolarWave は、TC-5570PMシステムのさまざまなハードウェアを組み合わせて測定ソリューションを提供します。
Gain、Efficiencyなどの測定値に基づいて2D / 3D放射パターンを表示します。標準アンテナの校正機能を実行することができ、測定値をリアルタイムで更新して測定の利便性を向上させることができます。
Absorber Reflectivity (18GHz〜67GHz)
![](images/tc-5570pm/tc_5570pm_12.jpg)
RF Test Options
Antenna Module
![](images/tc-5570pm/tc_5570pm_13.jpg)
- ・H5570PM03A
- Designed for mechanical polarity-conversion : Rotation-angle 90°
WR-28 Horn Antenna(TC-93417A) & 2.92 mm Female Waveguide(TC-93480A)
Frequency Range : 26.5 GHz to 40 GHz
Antenna Typical Gain : 13 dBi @ 28GHz
![](images/tc-5570pm/tc_5570pm_14.jpg)
- ・H5570PM04A
- Designed for mechanical polarity-conversion : Rotation-angle 90°
WR-15 Horn Antenna(TC-93670A) & 1.85 mm Female Waveguide(TC-93680A)
Frequency Range : 50 GHz to 67 GHz
Antenna Typical Gain : 15 dBi @ 60 GHz
![](images/tc-5570pm/tc_5570pm_15.jpg)
- ・TC-93472A
- Rectangular Horn Antenna : 24 GHz to 40 GHz
RF Connector: 2.92 mm Female
A waveguide adapter is combined with the antenna
Antenna Typical Gain : 15 dBi @ 28 GHz
RF Connector
![](images/tc-5570pm/tc_5570pm_16.jpg)
- ・RF Connectors (40 GHz ~ 67 GHz)
- RF, 2.92 mm Connector, From DC to 40 GHz, 3407-0024
RF, 2.4 mm Connector, From DC to 50 GHz, 3407-0027
RF, 1.85 mm Connector, From DC to 67 GHz, 3412-0001
![](images/tc-5570pm/tc_5570pm_17.jpg)

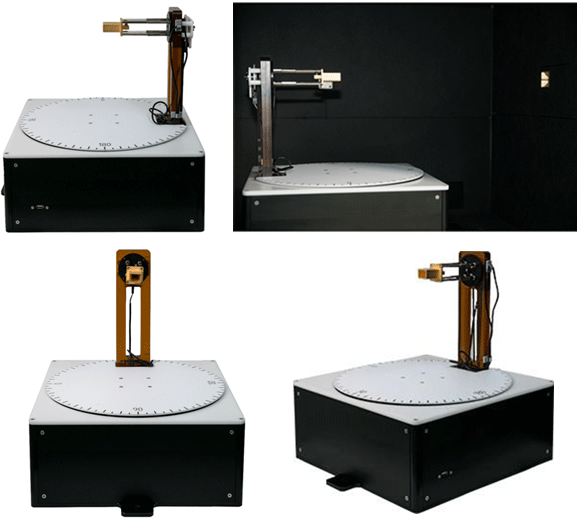

TC-5500A 3D ローテーター
![](images/tc-5570pm/tc-5570a_07.png)
Rotation axes | Elevation and Azimuth (Automated / Homing) |
Rotation Range | Elevation: 360° |
Azimuth: 360° | |
Rotation Speed | Elevation: 7~8 RPM Azimuth: 17~18 RPM |
Positioning Accuracy | Elevation < 1.5° |
Azimuth < 1.5° | |
Max. DUT Weight | 0.5kg |
Control Interface | USB, Ethernet |
Power Supply | 24V DC Adapter |
Size | |
Length x Width x Height | 443(L) x 400(W) x 427(H) mm |
Weight | approx. 8 kg |

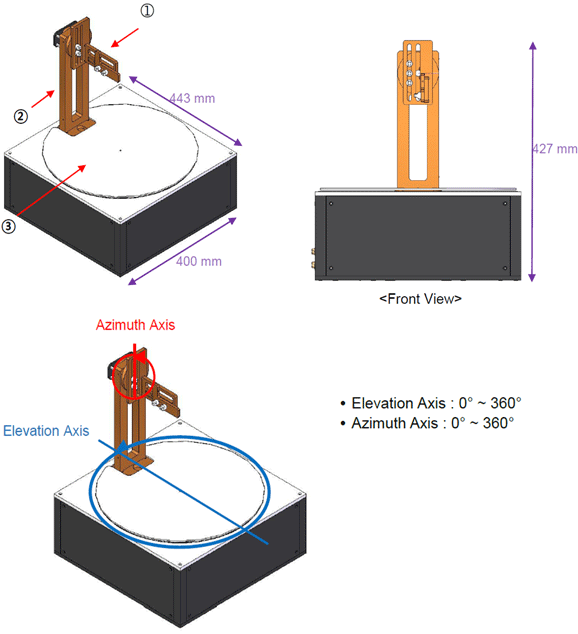

3D Rotator : 443(L) x 400(W) x 427(H) mm
![](images/tc-5570pm/tc-5570a_08.png)
