HOME >> 電波吸収体 >>フラット型電波吸収体(平板型)
![電波吸収体](images/ttl02.gif)
![](images/spacer.gif)
![](images/spacer.gif)
スタンダード電波吸収体
フラット型電波吸収体(平板型)
ウレタン製 型名AELシリーズ AEL-0.25〜AEL-9.0 400MHz〜18GHz
![mvg.AEMi](images/mvg_aemi_logo01.png)
マイクロウェーブビジョン社製
![]() |
![]() |
シールドルームやシールドテント内で、簡易的に反射の影響を軽減させる事ができます。
ご希望の周波数や反射特性より、最適な電波吸収体を選択し製作致します。
設置場所に合わせて、コンパクトなものから、組立式、大型のものまで、対応致します。
天井と床面への電波吸収体の設置も可能です。ご相談下さい。
電波吸収特性
型 名 | 厚さ(mm) | 寸法(mm) | 吸収特性 | 対応周波数帯 |
---|---|---|---|---|
AEL-0.25 | 6.35 | 609.6x609.6 | 20dB以上 | 18GHz以上 |
AEL-0.375 | 9.53 | 7.5GHz以上 | ||
AEL-0.75 | 19.05 | 3.5GHz以上 | ||
AEL-1.125 | 28.58 | 2.5GHz以上 | ||
AEL-2.25 | 57.15 | 1.3GHz以上 | ||
AEL-4.5 | 114.3 | 600MHz以上 | ||
AEL-9.0 | 228.6 | 400MHz以上 |
*難燃性規格 NRL 8093-1, 2, 3 に適合
3Gmetalworx Inc.社 薄型高性能電波吸収体
薄型で、大変高性能な電波吸収体です。
2〜18GHzの広帯域対応品だけでなく、狭帯域に調整した電波吸収体もご用意しております。
反射特性に特化したポリウレタン製、吸収性能に特化したロッシーフォーム、
シリコン製の超薄型タイプ等、豊富なラインナップです。
ポリウレタン・ロッシーフォームタイプは-51〜+121℃、シリコンタイプは-51〜190℃の
温度範囲で使用可能です。
FB005-1250 ポリウレタン・広帯域タイプ
対応周波数:2〜18GHz
サイズ 305x305x12.7mm

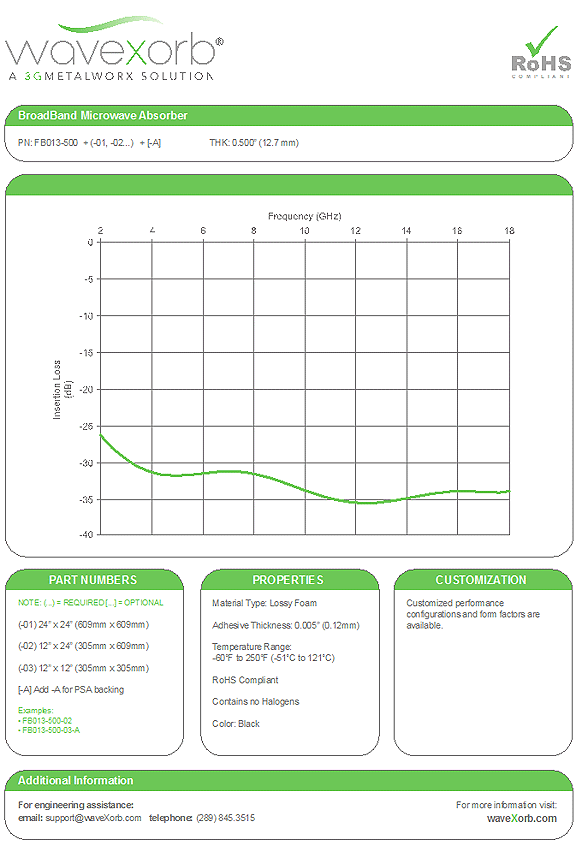

FB013-500 ロッシーフォーム・広帯域タイプ
対応周波数:2〜18GHz
サイズ 305x305x318mm

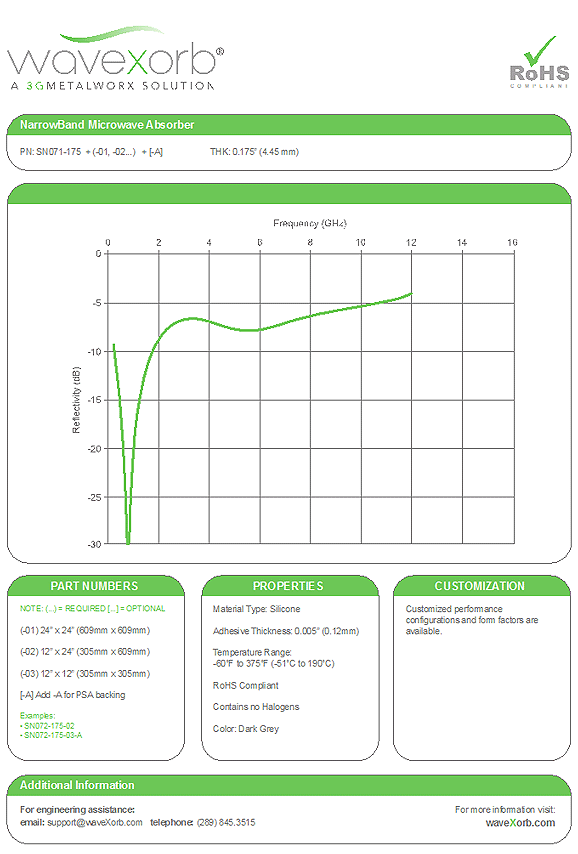

SN071-175 シリコン・狭帯域タイプ
対応周波数:900MHz
サイズ 305x305x4.45mm
