HOME >> EMC電波暗室総合 >> SAC-10 Plus Triton

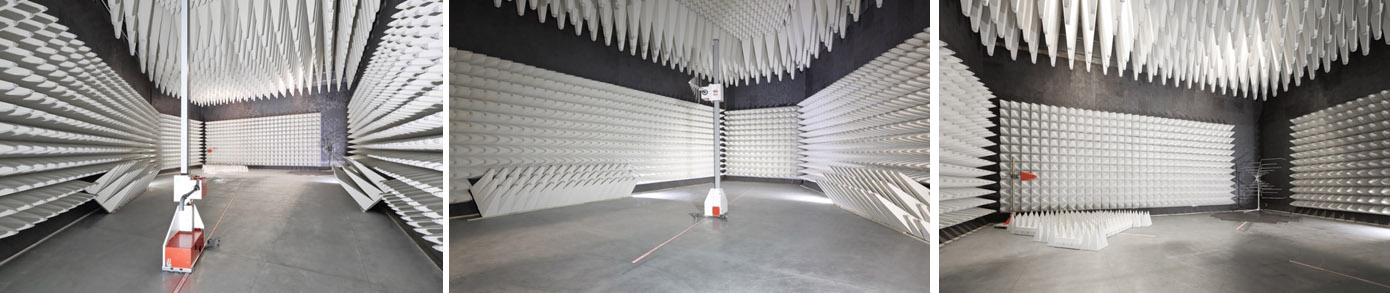

SAC-10 Plus Triton Semi Anechoic Chamber 10m
マルチ測定軸型 最先端電波暗室
10m法電波暗室（3,0m、5,0m、10,0m）
- 【対応規格】
-
- Emission（EMI）
-
- CISPR 16-1-4 and ANSI C63.4, full compliant
- Deviation NSA ±3,5 dB (30 MHz to 1 GHz)
- Deviation SVSWR +5,5 dB (1 GHz to 18 GHz)
- ・CISPR 11
- ・CISPR 14
- ・CISPR 15
- ・CISPR 25
- ・CISPR 32
- ・MIL-STD 461
-
- Immunity（EMS）
-
- IEC/EN 61000-4-3, full compliant
- Deviation FU 0 dB/+6 dB at 75 % of 16 measuring points
(26/ 80 MHz to 18 GHz) - ・ISO 11452
- ・MIL-STD 461
- ECE R10.5 (ダイナモメーター設置時）
- Test Volume φ3,0m
-
- 測定距離
-
- 試験軸1：10,0 m、5,0 mおよび3,0 m（エミッション用）
- 試験軸2：3,0 m（エミッション及びイミュニティ用）
- 試験軸3：3,0 m（イミュニティ用）
【特長】

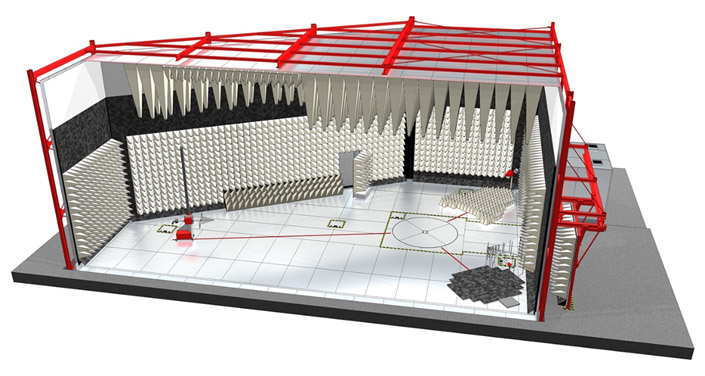

SAC-10 Plus Tritonは、その多角形状と計算された電波吸収体レイアウトにより、複数測定軸を暗室内に持つ事ができます。
つまり、エミッションおよびイミュニティテスト用セットアップが完了した状態を維持できるので、セットアップやセッティング変更による機器調整が不要となり、測定時間の大幅短縮が可能になります。
また、設定ミスや機器へのダメージもないので、そのコストパフォーマンスは計り知れません。
各テストに必要な床用電波吸収体のレイアウトは、ガイド付きなので、容易にセッティングできます。不要時にも外へ運び出す必要はありません。
エミッション試験及びイミュニティ試験の規格に完全準拠しています。
測定距離10m、5m、3mの複数の試験軸とo3,0mのQuiet Zone（QZ）を備えています。
【仕様】
| 電波暗室名 | SAC-10 Plus Triton |
|---|---|
| 外形寸法（LxWxH） | 19.205 x 12.080 x 8.325 mm |
| クワイエットゾーン | ø3,0m |
| ターンテーブル | ø3,0mまたはø4,0m |
| 耐荷重 | 最大5,0トン （ご希望に合わせてカスタマイズ可能） |
| 周波数範囲 | 9 kHz / 30 MHz〜18 GHz（40 GHz対応可：オプション） |
