HOME >> EMC電波暗室総合 >> SAC-3 Plus

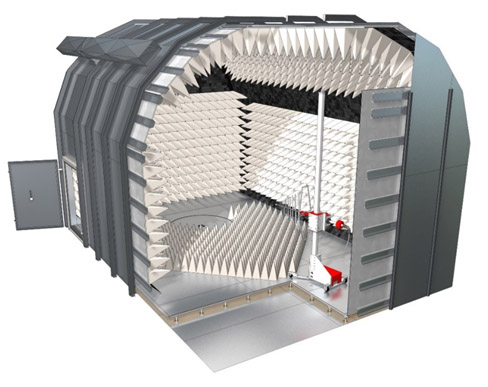

SAC-3 PlusSemi Anechoic Chamber 3m
ドーム型3m法 多目的電波暗室
革新的なドーム型天井と計算された電波吸収体の配置により、優れた性能を実現
- 【対応規格】
-
- Emission（EMI）
-
- CISPR 16-1-4 and ANSI C63.4, full compliant
- Deviation NSA ±3,5 dB (30 MHz to 1 GHz)
- Deviation SVSWR +5,5 dB (1 GHz to 18 GHz)
- CISPR 25 Ed.4 and CISPR 12, full compliant
- (ALSE verification acc. to the long-wire method recommended)
- ・CISPR 11
- ・CISPR 14
- ・CISPR 15
- ・CISPR 32
- ・MIL-STD 461
- Immunity（EMS）
-
- IEC/EN 61000-4-3, full compliant
- Deviation FU 0 dB/+6 dB at 75 % of 16 measuring points
- (26/ 80 MHz to 18 GHz) - guaranteed
- ・ISO 11452 and ISO 11451
- ・MIL-STD 461
- ECE R10.5 (ダイナモメーター設置時）
- QZ φ2,0m
- 測定距離 3,0m
【特長】
SAC-3 Plusは、3mの測定距離と、クワイエットゾーン（QZ）φ2.0mを確保したEMC評価用の汎用性の高い電波暗室です。
エミッション試験及びイミュニティ試験の規格に完全準拠しています。

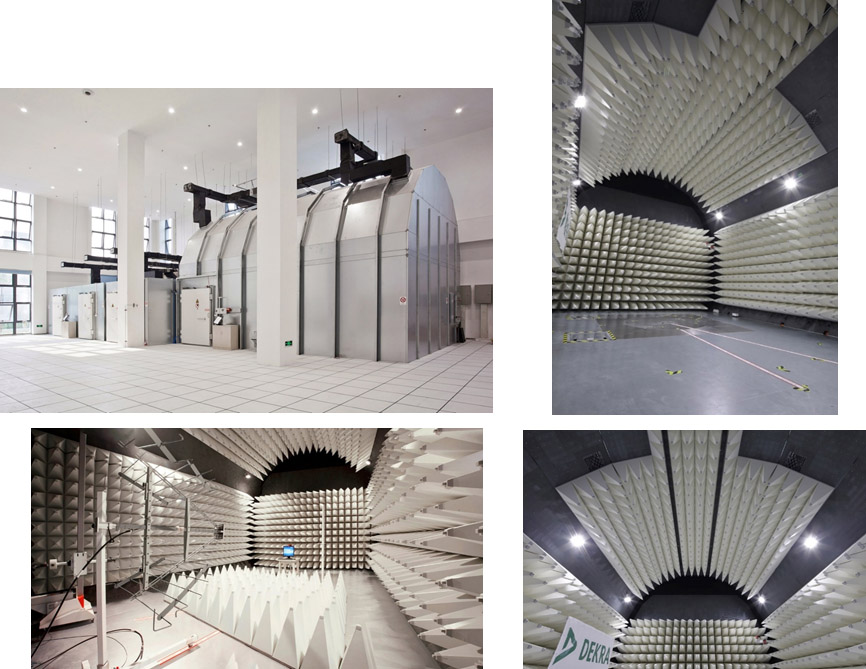

革新的なドーム型天井と、反射を最小限に抑える様に計算された電波吸収体の配置により、優れた性能（NSA, SVSWR, FU）を発揮します。
E-Drive評価用にアップグレード可能です。（負荷マシン、BlueBox、バッテリーテストシステムなど）
【仕様】
| 電波暗室製品名 | SAC-3 Plus |
|---|---|
| 外形寸法（LxWxH） | 9.680 x 6.530 x 6.000 mm |
| クワイエットゾーン | ø2.0m |
| 耐荷重 | 最大5,0トン （ご希望に合わせてカスタマイズ可能） |
| 周波数範囲 | 9 kHz / 26 MHz〜18 GHz（40 GHz対応可：オプション） |
