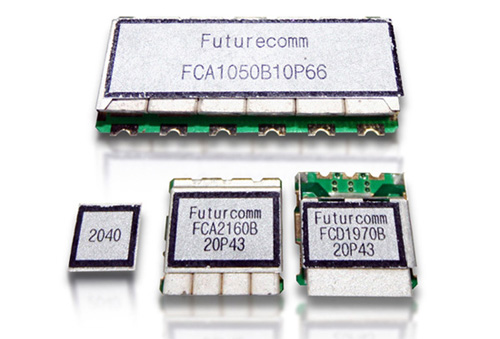

HOME　>>　ワイヤレス用高周波部品　>>　Dielectric filter

Futuercomm社の詳細ページはこちらから

Band Pass Filter :	WCDMA	GSM900	DCS1800	Wibro
Duplexer :	WCDMA	GSM900	DCS1800

Part No.	Center	Bandwidth	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.		Loss		Loss
	(MHz)	(MHz)	(dB)	(dB)	(dB)	(dB)
FCD2040B10P23	2040MHz	±5.0MHz	2.5dB (max)	0.5dB (max)	18dB (min)	10dB min. at Fc-70MHz 35dB min. at Fc+120MHz
FCD1970B20P44	1970MHz	±10.0MHz	3.0dB (max)	0.5dB (max)	18dB (min)	50dBc min. at 2040MHz
FCD2160B20P44	2160MHz	±10.0MHz	3.0dB (max)	0.5dB (max)	18dB (min)	50dBc min. at 2040MHz
FCD1950B20P44	1950MHz	±10.0MHz	2.5dB (max)	0.5dB (max)	15dB (min)	40dB min. at 1880MHz 40dB min. at 2020MHz
FCD2140B20P44	2140MHz	±30.0MHz	2.5dB (max)	0.5dB (max)	15dB (min)	40dB min. at 2070MHz 40dB min. at 2210MHz
FCD1950B20P44	1950MHz	±10.0MHz	2.5dB (max)	0.5dB (max)	18dB (min)	45dB min. at 2140MHz 45dB min. at 2045MHz
FCD2140B20P44A	2140MHz	±10.0MHz	2.5dB (max)	0.5dB (max)	18dB (min)	45dB min. at 1950MHz 45dB min. at 2045MHz
FCD2054B60P23	2054MHz	±30.0MHz	2.0dB (max)	1.0dB (max)		22dB min. at 2200MHz
FCD1967B15P106	1967.5MHz	±7.5MHz	10dB (max)	2.7dB (max)		Fo±11.25MHz at 9dBc
FCD2157B15P106	2157.5MHz	±7.5MHz	10dB (max)	2.7dB (max)		Fo±11.25MHz at 9dBc
FCD1810B10P44	1810MHz	±5MHz	3.5dB (max)	0.5dB (max)	18dB (min)	Fo±70MHz at 40dBc
FCD2000B10P44	2000MHz	±5MHz	3.5dB (max)	0.5dB (max)	18dB (min)	Fo±70MHz at 40dBc
FCD1790B10P44	1790MHz	±5.0MHz	2.5dB (max)	1.0dB (max)	18dB (min)	40dB min. at 1720MHz 40dB min. at 1860MHz
FCD1980B10P44	1980MHz	±5.0MHz	2.5dB (max)	1.0dB (max)	18dB (min)	40dB min. at 1910MHz 40dB min. at 2050MHz
FCD1905B20P44B	1950MHz	±10.0MHz	2.5dB (max)	0.5dB (max)	15dB (min)	50dB min. at 1790MHz 30dB min. at 1880MHz 30dB min. at 2020MHz
FCD2140B20P44B	2140MHz	±10.0MHz	2.5dB (max)	0.5dB (max)	15dB (min)	50dB min. at 1980MHz 30dB min. at 20700MHz 30dB min. at 2210MHz

Part No.	Center	Bandwidth	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.		Loss		Loss
	(MHz)	(MHz)	(dB)	(dB)	(dB)	(dB)
FCD827B5P44	827.5MHz	±2.5MHz	3.0dB (max)	0.5dB (max)	16.0dB (min)	802.5MHz 25dB 757.5MHz 50dB
FCD872B5P44	872.5MHz	±2.5MHz	3.0dB (max)	0.5dB (max)	16.0dB (min)	802.5MHz 25d 757.5MHz 50dB

Part No.	Center	Bandwidth	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.		Loss		Loss
	(MHz)	(MHz)	(dB)	(dB)	(dB)	(dB)
FCD1747B75P108	1747.5MHz	±37.5MHz	5.0dB (max)	2.5dB (max)	14.0dB (min)	1795MHz 20dB (min) 1805MHz 50dB (min)
FCD1842B75P108	1842.5MHz	±37.5MHz	5.0dB (max)	2.5dB (max)	14.0dB (min)	1795MHz 20dB (min) 1785MHz 45dB (min)

Part No.	Center	Bandwidth	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.		Loss		Loss
	(MHz)	(MHz)	(dB)	(dB)	(dB)	(dB)
FCD2345B27P44	2345MHz	±13.5MHz	2.8dB (max)	vc	18dB (min)	2270MHz 50dB (min) 2415MHz 30dB (min)
FCD2345B29P44	2345MHz	±14.5MHz	2.5dB (max)	0.5dB (max)		12dBc (min) at. Fc+45MHz 35dBc (min) at. 2270MHz
FCD2345B25P106	2345MHZ	±12.5MHz	5.0dB (max)	1.0dB (max)	15dB (min)	8dBc (min) at. Fo±22.5MHz
FCD2320B5P23	2320MHz	±2.5MHz	1.5dB (max)	0.5dB (max)	18dB (min)	20dB (min) at. 2160MHz
FCD2345B30P24	2345MHz	±15MHz	1.8dB (max)	0.3dB (max)	16dB (min)	25dB (min) at. 2220MHz
FCD2345B30P44	2345MHz	±15MHz	2.5dB (max)	0.3dB (max)	18dB (min)	45dB (min) at. 2220MHz
FCD2313B27P44	2313.5MHz	±13.5MHz	3.0dB (max)	0.5dB (max)	18dB (min)	60dB (min) at. 2190MHz 50dB (min) at. 2110~2170MHz
FCD2313B27P44A	2313.5MHz	±13.5MHz	2.8dB (max)	0.5dB (max)	15dB (min)	50dB (min) at. 2270MHz 30dB (min) at. 2420MHz
FCD2345B30P44A	2345MHz	±15MHz	2.5dB (max)	0.5dB (max)	18dB (min)	52dBc (min) at. 2220MHz
FCD2345B30P44B	2345MHz	±15MHz	3.0dB (max)	0.5dB (max)	16dB (min)	12dBc (min) at. Fc+45MHz 45dBc (min) at. 2260MHz
FCD2345B90P44	2345MHz	±45MHz	2.5dB (max)	1.0dB (max)		40dB (min) at. 750~2170MHz 25dB (min) at. 750~2250MHz 18dB (min) at. 2450~2550MHz 30dB (min) at. 2550~4200MHz
FCD2313B27P66	2313.5MHz	±13.5MHz	1.3dB (max)	0.5dB (max)	18dB (min)	50dB (min) at. 2190MHz 30dB (min) at. 2110~2170MHz

Part No.	Center		Band width	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.			Loss		Loss
	(MHz)		(MHz)	(dB)	(dB)	(dB)	(dB)
FCD1970A2160B20P104F	1970MHz	2160MHz	±10.0MHz	2.0dB (max)	1.0dB (max)	16.0dB (min)	2150~2170MHz 60.0dB 2039.9MHz 40.0dB 1960~1980MHz 60dB
FCD1970A2160B20P106F	1970MHz	2160MHz	±10.0MHz	1.3dB (max)	0.4dB (max)	18.0dB (min)	2150~2170MHz 70dB 1960~1980MHz 70dB
FCD1950A2140B20P104F	1950MHz	2140MHz	±10.0MHz	2.0dB (max)	1.0dB (max)	18.0dB (min)	2130~2150MHz 60dB 1940~1960MHz 60dB
FCD1967A2157B15P104F	1967.5MHz	2157.5MHz	±7.5MHz	2.0dB (max)	0.5dB (max)	18.0dB (min)	2150~2165MHz 60dB 1960~1975MHz 60dB

Part No.	Center		Band width	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.			Loss		Loss
	(MHz)		(MHz)	(dB)	(dB)	(dB)	(dB)
FCD902A947B20P108F	902.5MHz	947.5MHz	±10.0MHz	1.5dB (max)	0.5dB (max)	18.0dB (min)	937.5~957.5MHz 45dB 892.5~912.5MHz 45dB
FCD904A949B23P108F	904MHz	949MHz	±11.5MHz	2.0dB (max)	1.2dB (max)	15.0dB (min)	937.5~957.5MHz 60dB 892.5~912.5MHz 60dB

Part No.	Center		Band width	Insertion	Ripple	Return	Attenuation	Spec Sheet
	Freq.			Loss		Loss
	(MHz)		(MHz)	(dB)	(dB)	(dB)	(dB)
FCD1772A1867B25P104F	1772.5MHz	1867.5MHz	±12.5MHz	2.5dB (max)	1.0dB (max)	18.0dB (min)	1855~1880MHz 55dB 1760~1785MHz 55dB
FCD1747A1842B75P108F	1747.5MHz	1842.5MHz	±37.5MHz	3.0dB (max)	2.0dB (max)	14.0dB (min)	1805~1880MHz 50dB 1710~1785MHz 55dB
