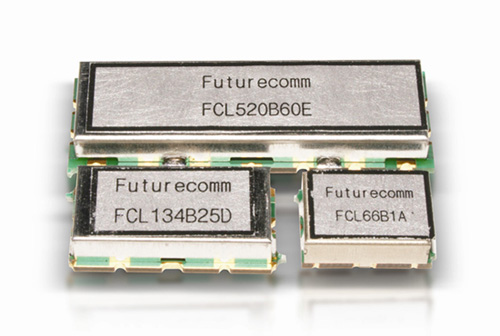

HOME　>>　ワイヤレス用高周波部品　>>　LC filter

Futuercomm社の詳細ページはこちらから

Band pass filter	High pass filter	Lows pass filter	Multiplexer

Center Freq. (MHz)	Bandwidth (MHz)	Insertion Loss (dB)	Ripple (dB)	Return Loss (dB)
6MHz	2MHz	3.5dB max.	1.0dB max.	15dB min.
10MHz	0.5MHz	3.5dB max.	1.0dB max.	15dB min.
20MHz	10MHz	1.5dB max.	1.0dB max.	15dB min.
40MHz	2MHz	2.5dB max.	0.5dB max.	15dB min.
62.5MHz	20MHz	2.0dB max.	0.3dB max.	18dB min.
75MHz	27MHz	2.0dB max.	0.5dB max.	15dB min.
80MHz	25MHz	4.0dB max.	1.5dB max.	15dB min.
115MHz	25MHz	2.5dB max.	0.5dB max.	15dB min.
125MHz	27MHz	2.0dB max.	0.5dB max.	15dB min.
150MHz	40MHz	3.0dB max.	1.0dB max.	15dB min.
183MHz	6MHz	3.0dB max.	0.5dB max.	16dB min.
207MHz	6MHzx	3.0dB max.	0.5dB max.	16dB min.
250MHz	30MHz	3.0dB max.	1.0dB max.	15dB min.
320MHz	10MHz	4.0dB max.	1.0dB max.	15dB min.
455MHz	10MHz	3.5dB max.	1.0dB max.	15dB min.

Center Freq. (MHz)	Bandwidth (MHz)	Insertion Loss (dB)	Ripple (dB)	Return Loss (dB)
62MHz	27MHz	2.0dB max.	1.5dB max.	14dB min.
100MHz		1.0dB max.	1.0dB max.	14dB min.
455MHz		1.5dB max.	1.0dB max.	14dB min.
1.5GHz		1.5dB max.	1.0dB max.	14dB min.
2.5GHz		1.5dB max.	1.0dB max.	14dB min.

Center Freq. (MHz)	Bandwidth (MHz)	Insertion Loss (dB)	Ripple (dB)	Return Loss (dB)
4.1MHz	DC~4.1MHz	1.5dB max.	1.5dB max.	15dB min.
10MHz	DC~10MHz	1.5dB max.	1.5dB max.	15dB min.
30MHz	20MHz	1.0dB max.	0.5dB max.	15dB min.
88MHz	27MHz	2.0dB max.	1.5dB max.	14dB min.
160MHz	DC~160MHz	3.0dB max.	3.0dB max.	15dB min.

Center Freq. (MHz)	Bandwidth (MHz)	Insertion Loss (dB)	Ripple (dB)	Return Loss (dB)
86MHz/195MHz	40MHz/40MHz	2.0dB/2.0dB	0.5dB/0.5dB	15dB min.
28MHz/2.65GHz	3MHz/25MHz	1.0dB/1.5dB	1.0dB/1.0dB	15dB min.
800MHz/950MHz	DC~800/100MHz	1.8dB/1.5dB	1.5dB/1.5dB	15dB min.
420MHz/580MHz	30MHz/30MHz	2.5dB/3.5dB	0.3dB/0.3dB	15dB min.
