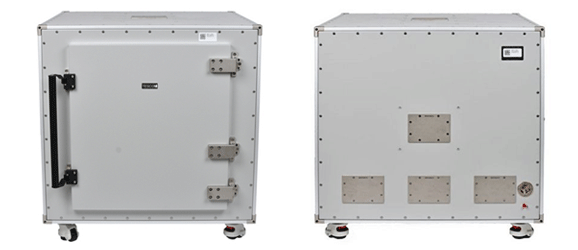

TC-5570A mmWave Shield Box
![](../images/spacer.gif)
ミリウェーブモデル:100MHz〜67GHz対応
♦100MHz-67GHz帯まで対応する超広帯域電波シールドボックスです。

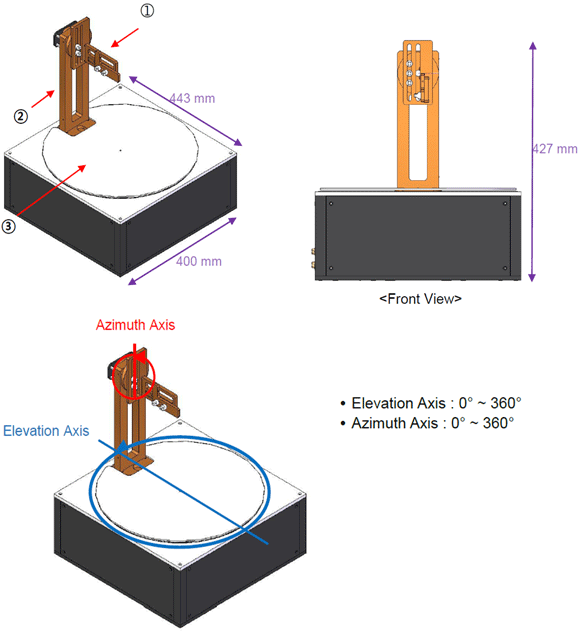

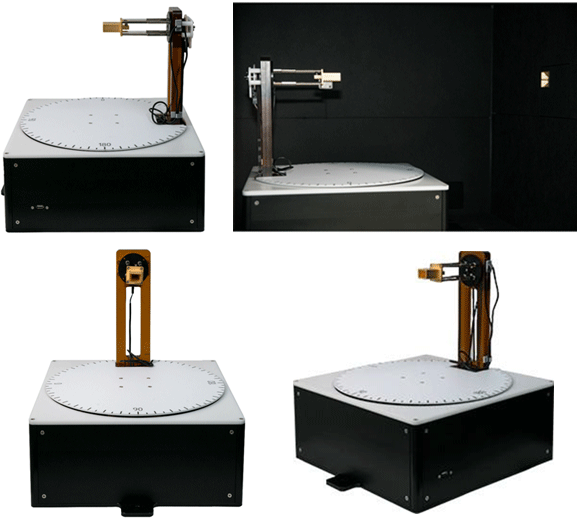

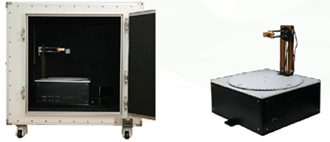

♦オプションとして、アンテナからターンテーブルまで搭載可能です。
型番 : TC-5570A
内形寸法: 802(W) x 762(D) x 644(H) [mm]
外形寸法: 916(W) x 940(D) x 856(H) [mm]
ドア寸法: 624(W) x 624(H) [mm]
シールド性能:
0.1GHz to 30GHz:> 70dB
30GHz to 67GHz:> 60dB

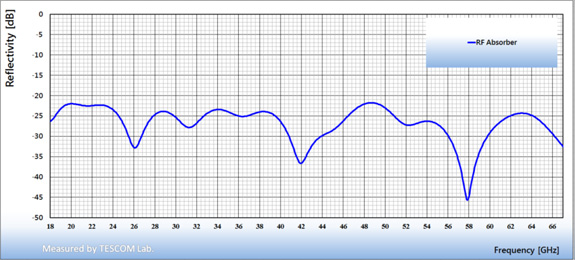

Absorber Reflectivity:
0.5GHz to 2GHz:15dB(Typ.)
2GHz to 67GHz:20dB(Typ.)
特長
・優れたシールド性能 : > 60dB at 67GHz
・100MHz~67GHzまでの超広帯域に対応
・測定に対応したコネクタ・フィクスチャーのカスタマイズが可能
・フィクスチャーの交換が容易
・すべてのデータ用・電源用コネクタにEMIフィルターを搭載
・豊富なオプション
◇アンテナ付きモジュールパネル
◇アンテナフィクスチャー
◇RFコネクタ(SMA, N-SMA, 2.92mm, 2.4mm, 1.85mm)
◇冷却ファン
◇作業用LEDライト
◇位置出し用レーザー
用途
TC-5570Aは、超広帯域電波シールドボックスで、製造ライン、設計開発、品質管理など様々な測定環境に適しています。
優れたシールド性能と測定に必要なインターフェースを有しています。
スマートフォン、タブレットPC等のワイヤレスデバイスや5G、4G、Bluetooth、RFID、無線LAN、GPS、Zigbee等の
機能を持つ各種通信端末をシールドしながら、無線通信テストを実施することが可能です。
製品開発、品質検査用にシールドボックスを採用すれば、より効率的な測定が可能です。
オプション
データインタフェースパネル
![]()
|
![]()
|
RFコネクタ
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
冷却ファン
![]() |
|
Camera Fixture ![]()
|
Top LED Assembly ![]()
|
クーリングファン
![](images/tc-5570a/tc_5570a_img07_01.jpg)
![]() H5570A02A:給気ファン |
![]() H5570A02B:排気ファン |
オプション
ホーンアンテナモジュール
![](images/tc-5570a/tc_5570a_img08_01.jpg)
- ・H5570A02A
- ▶ Quad Ridged Horn Antenna (Dual Polarized)
- Frequency : 18 GHz to 40 GHz
- Antenna: TC-93470A
- RF Adapter: K-type 2.92 mm
▶ Antenna Nominal Gain 14.5 dBi @ 28 GHz
![](images/tc-5570a/tc_5570a_img08_02.jpg)
- ・H5570A04A
- ▶ WR-15 Rectangular Horn Antenna
- Frequency : 50 GHz to 67 GHz
- Antenna : TC-93671A
▶ Antenna Nominal Gain 16.5 dBi

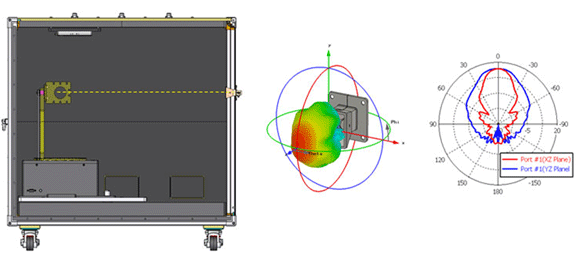

ホーンアンテナフィクスチャー
![](images/tc-5570a/tc_5570a_img09_01.jpg)
- ▶ X-axis Moving Range: ±150 mm from the antenna center
▶ Y-axis Moving Range: ±100 mm from the antenna center
▶ Antenna Rotation Range: ±90°((increment : 45 °)
![]() ▶ N55702A |
![]() ▶ N55703A |
DPVアンテナフィクスチャー
![]() ![]() F59777A DPV Antenna Bottom Fixture |
![]() F59708A Rail Fixture for DPV Antenna |
![](images/tc-5570a/tc_5570a_img10_04.jpg)
- ▶ TC-93076A, Dual Polarized Vivaldi Antenna
- - Frequency: 0.7 GHz to 6 GHz
- RF Connector: two(2), SMA female
![](images/tc-5570a/tc_5570a_img10_05.jpg)
- ▶ TC-93083A, Dual Polarized Vivaldi Antenna
- - Frequency: 0.6 GHz to 8 GHz
- RF Connector: two(2), SMA female

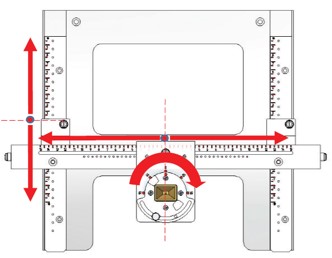

アンテナを任意位置に移動調整できます。
- X方向へ ±150mm移動できます。
- Y方向へ ±100mm移動できます。
- アンテナの偏波切り替えできます。 (45度ピッチ)
