HOME >> アンテナカップラ(RFエアカップリング総合) >> TC-93023B

TC-93023B  700〜3000MHz


Near field(近傍界タイプ)

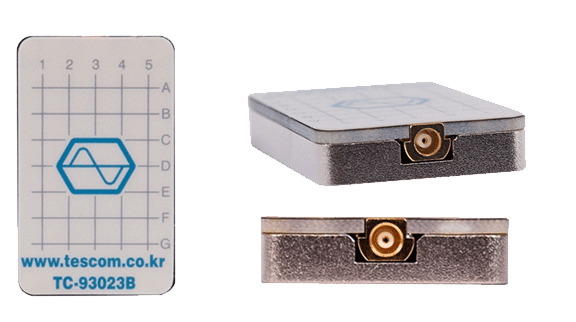

フラットタイプアンテナカップラ

フラットタイプアンテナカップラ

700〜3000 MHzまでの広い範囲の無線通信端末の測定
GSM、WCDMA、GPS、HSxPA、ISM band(Bluetooth、WiFi、Zigbee等)
DUTの受信感度と放射電力の測定
Golden Unit基準値に対する量産製品の不良検出用途に使用

高い結合度と再現性
  近傍界タイプはシールドボックス等の狭い空間において、被試験物と出来るだけ近づけた状態、或は接した状態で試験を行う、近距離測定用途のカップラです。
 反射波や拡散波の影響を抑える事ができ、被試験物を予め位置決めされた場所にセットするだけで、安定した測定が可能です。方向や位置に敏感なので、位置決め方法を明確にする必要があります。

高い信頼性
  被試験物と物理的に非接続なので、RF接続(ケーブル・ピンプローブ)とは異なり、摩耗や破損による部品交換の必要がありません。

広帯域 (700MHz〜3000MHz)
  広帯域対応なので、カップラを交換する事無く、複数の周波数帯の試験を行う事ができます。

小型・薄い
  小型で薄いので、シールドボックス内治具に容易に組み込むことができます。
 複数個のアンテナを内蔵した被試験物の試験においては、複数個のカップラで試験を行う事も可能です。
 反射波や拡散波を抑えた近傍界タイプだからこそ可能な測定です。

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます
