HOME >> アンテナカップラ(RFエアカップリング総合) >> TC-93060A/TC-93061A

TC-93060A/TC-93061A  800〜6000MHz


Far field(遠方界タイプ)


フラットタイプアンテナカップラ

TC-93060A

TC-93061A


8800〜6000 MHzまでの広い範囲の無線通信端末の測定
GSM、WCDMA、GPS、HSxPA、ISM band(Bluetooth、WiFi、Zigbee等)
DUTの受信感度と放射電力の測定
Golden Unit基準値に対する量産製品の不良検出用途に使用

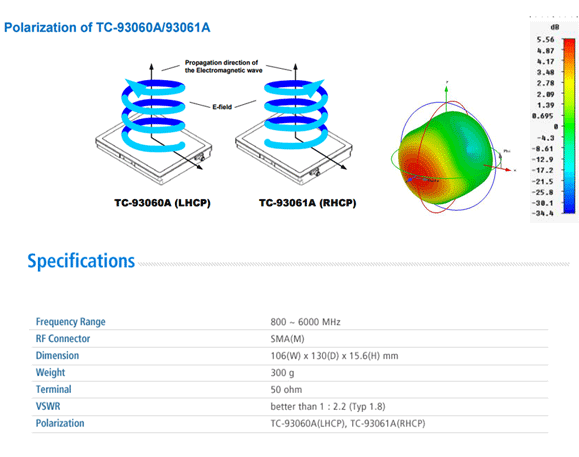

【遠方界タイプアンテナカップラ TC-93060A左偏波/TC-93061A右偏波】

遠方界アンテナカップラは、広帯域の円偏波アンテナです。

◆高利得、簡単位置出し
TC-93060AとTC-93061Aは、
他のアンテナカップラとは異なり、被試験物の位置は、あまり敏感ではありません。
高利得なので、位置決め簡単です。
高利得なので、遠方界アンテナカップラと被測定物の測定距離をとることができます。
被測定物の位置が少しずれても大きく測定結果の影響を受けません。

◆広帯域 (800MHz〜6GHz)
1つで、複数の周波数帯の試験を行う事ができます。

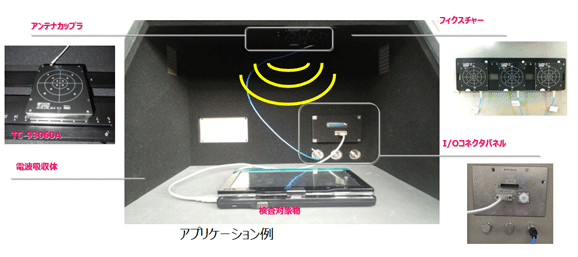

電波シールドボックス専用のアンテナカップラ・位置決めフィクスチャの併用で
測定の信頼度を高めます

被試験物と測定距離50〜200mmをとって下さい。
正確な位置決めは不要です。

電波シールドボックス
TC-5972D用フィクスチャー
