HOME　>>　電波シールドボックス総合　>>　TC-5901C

tc-5901c


エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応

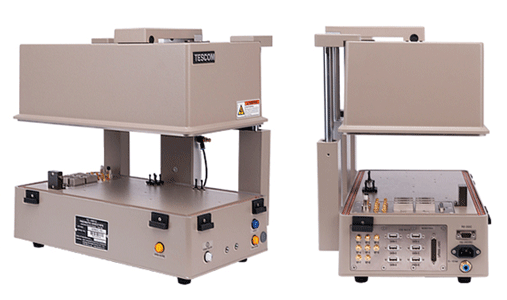

TC-5901Cの写真

PCからのリモート操作

押しボタン操作

型番 : TC-5901C
内形寸法: 407(W) x 217(D) x 133(H) [mm]
外形寸法: 459(W) x 300(D) x 300(H) [mm]
重量 Total: 19Kg
シールド性能:
>70dB 100〜2000MHz
>60dB 2000〜3000MHz
>50dB 3000〜6000MHz

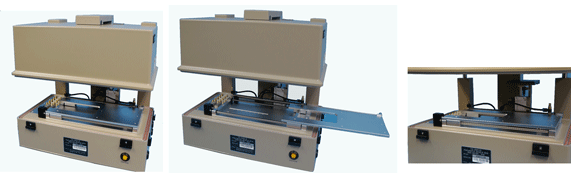

PCからのリモート操作、押しボタン操作の画像

主な特長
① 6GHzまでの製品に対応するシールド性能を保持しております。
② ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③ 合格/不合格確認用の赤と緑のLEDがついてます。
④ データ用ポートと電源ライン用にフィルターを搭載しております。
⑤ RS232-Cによるリモート操作が行えます。
⑥ テストニーズに合わせてカスタムフィクスチャーを製作します。
⑦ シリアルナンバー管理で、サポートも万全です。
⑧ メンテナンス性にも優れており、長期間の使用が可能です。

標準フィクスチャー

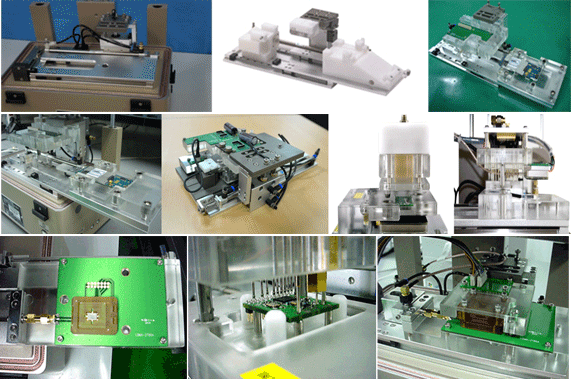

カスタム例

既存メーカーの標準フィクスチャーを改良することで、短納期でお客様の仕様に合わせたカスタムフィクスチャーを設計致します。
テイエスエスジャパンでは、プロトタイプの設計・検討から製作まで短納期で対応致します。
低コストで短納期、優れたサービスと品質を提供します。

♦操作方法
1.エアーインレットに圧縮空気を接続します。
2.ACインレットに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

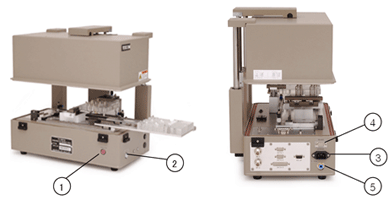

①電源スイッチ
②開閉スイッチ
③ACインレット（100VAC)
④RS-232C （DSUB9）
⑤エアーインレット

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
