HOME　>>　電波シールドボックス総合　>>　TC-5915AP

tc-5915ap

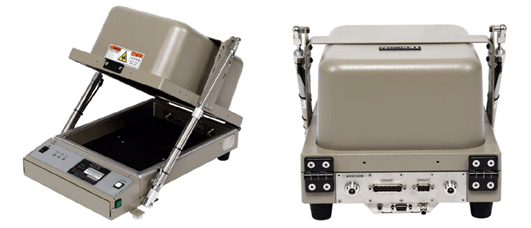

エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応


型番 : TC-5915AP
内形寸法: 236(W) x 297(D) x 180(H) [mm]
外形寸法: 324(W) x 432(D) x 252(H) [mm]
重量 Total: 11Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

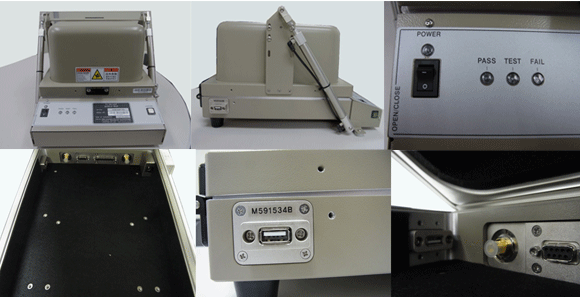

主な特長
①6GHzまでの製品に対応するシールド性能を保持しております。
②ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③合格/不合格確認用の赤と緑のLEDがついてます。
④データ用ポートと電源ライン用にフィルターを搭載しております。
⑤専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
⑥RS232-Cによるリモート操作が行えます。
⑦テストニーズに合わせてカスタムフィクスチャーを製作します。
⑧バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑨シリアルナンバー管理で、サポートも万全です。
⑩メンテナンス性にも優れており、長期間の使用が可能です。

♦操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

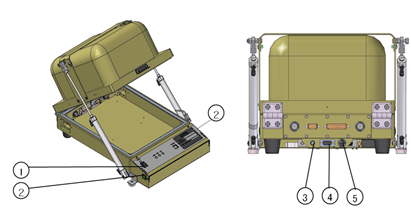

①電源スイッチ
②開閉スイッチ
③電源用コネクタ（DC24V)
④RS-232C （DSUB9）
⑤エアーインレット

TC-5915AP対応インターフェースパネル
バックインターフェースパネル
＜例＞

M591542B
Data Interface Module
N(f) outside and N(f) inside
USB2.0
DB9 1000pF Pi filte

M591542D
Data Interface Module
USB2.0
2×N(f) outside and N(f) inside
RJ-45

M591546A
Data Interface Module
DB9 1001pF Pi filte
2×SMA(f) outside and SMA(f) inside
2×USB2.0
RJ-45 Interface Moduleの写真 DC Power interface Moduleの写真 DSUB9 Interface Moduleの写真
RJ-45 Interface Module DC Power interface Module DSUB9 Interface Module
USB2.0 Interface Moduleの写真 USB2.0 Interface Moduleの写真
USB2.0 Interface Module

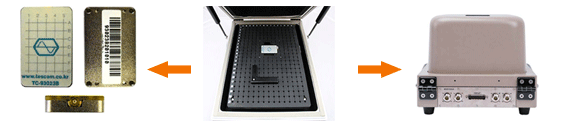

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

<アンテナカップラ+専用フィクスチャ　使用イメージ>

アンテナカップラ TC-93023B
700MHz-3GHz
の広帯域にこの1台で対応

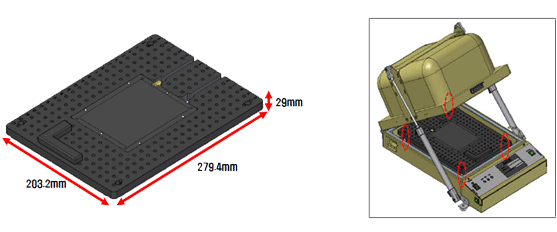

TC-5915A用フィクスチャー
F59155A 203.2Wx279.4Dx29H mm
ガイドの移動で位置決めが簡単

I/Oパネル
SMAコネクタ・USBコネクタ
その他各種対応

アンテナカップラ　TC-93026A（800MHz-6GHz）用フィクスチャの写真

F59154A　サイズ　W203.2×D279.4×25mm
アンテナカップラ　TC-93026A（800MHz-6GHz）用フィクスチャ

アンテナカップラ　TC-93061A（800MHz-6GHz）用フィクスチャの写真

F59155A　サイズ　W203.2×D279.4×25mm
アンテナカップラ　TC-93061A（800MHz-6GHz）用フィクスチャ

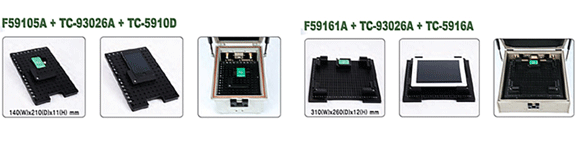

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
