HOME >> 電波シールドボックス総合 >> TC-5916A/TC-5916AU
TC-5916A マイクロウェーブモデル：100MHz 〜 6GHz対応
TC-5916AU ウルトラワイドバンドモデル：100MHz〜12GHz対応
人気のTC-5915Ａを更に使いやすく、大型化にしました。サイズを大きくしたことで、ノートPCまで搭載可能です。
バックパネルを大きくしたことで従来よりも多くのコネクタを搭載可能になりました。
ハンドプレス開閉シリーズ
手動開閉タイプ電波シールドボックス
型番 : TC-5916A
内形寸法: 328(W) x 298(D) x 206(H) [mm]
外形寸法: 399(W) x 473(D) x 239(H) [mm]
重量 Total: 10Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz
型番 : TC-5916AU
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜12000MHz
主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。
TC-5916A バックインターフェースパネル
＜例＞
 |
型番：M591689A |
|---|---|
 |
型番：M5916103A |
 |
型番：M5916114A |
試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。
各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。
>>詳細はこちら
RF Test Options
RF COUPLERS アンテナカップラ
アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

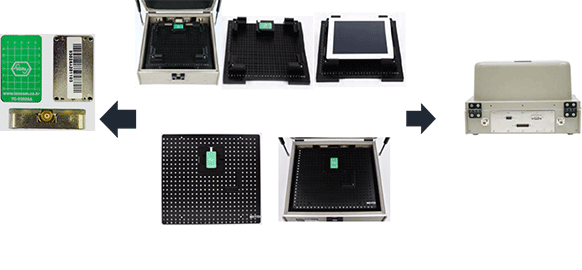

<アンテナカップラ+専用フィクスチャ 使用イメージ>
- アンテナカップラ TC-93026A
800MHz-6GHz
広帯域にこの1台で対応。 - TC-5916A用フィクスチャー
F59161A 310Wx260Dx52H mm
ガイドの移動で位置決めが簡単。 - TC-5916A用フィクスチャー
F59165BA 300Wx270Dx22H mm
ガイドの移動で位置決めが簡単。 - I/Oパネル
SMAコネクタ・USBコネクタ
その他各種対応
専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます
RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応
各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。
反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。
