HOME　>>　電波シールドボックス総合　>>　TC-5916AP

tc-5916ap


エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応

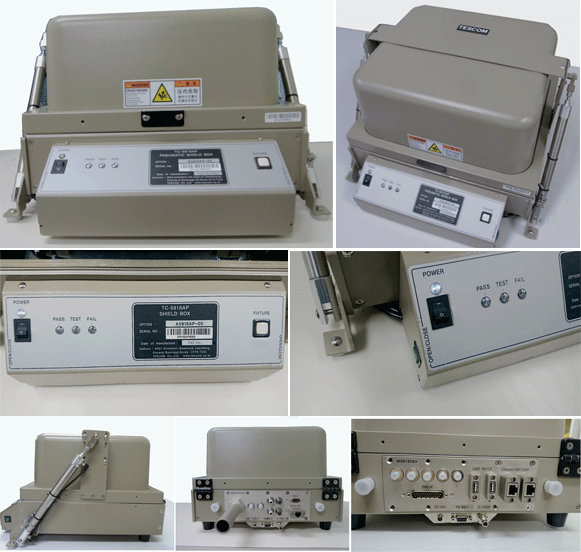

TC-5916APの写真

TC-5916APの写真

フィクスチャー操作ボタン（標準装備）の写真

型番 : TC-5916AP
内形寸法: 328(W) x 298(D) x 206(H) [mm]
外形寸法: 420(W) x 430(D) x 260(H) [mm]
重量 Total: 13Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

PCからのリモート操作、押しボタン操作

主な特長
①6GHzまでの製品に対応するシールド性能を保持しております。
②ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③合格/不合格確認用の赤と緑のLEDがついてます。
④データ用ポートと電源ライン用にフィルターを搭載しております。
⑤専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
⑥RS232-Cによるリモート操作が行えます。
⑦テストニーズに合わせてカスタムフィクスチャーを製作します。
⑧バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑨シリアルナンバー管理で、サポートも万全です。
⑩メンテナンス性にも優れており、長期間の使用が可能です。

♦操作方法
1.エアーインレットに圧縮空気を接続します。
2.DC入力コネクタに電源コードを接続し、電源をオンにします。
3.シールドボックス内部に測定物を設置します。ドア開閉、フィクスチャー動作は、オープン/クローズスイッチを押します。

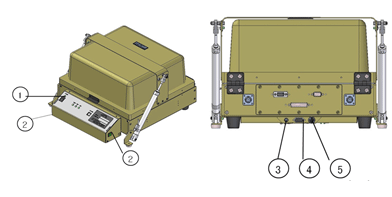

①電源スイッチ
②開閉スイッチ
③電源用コネクタ（DC24V)
④RS-232C （DSUB9）
⑤エアーインレット

TC-5916AP　バックインターフェースパネル
＜例＞

M591689A
Data Interface Module
N(f) outside and SMA(f) inside
USB2.0
DB9 1000pF Pi filte
DB25 1000pF Pi filte

M5916103A
Data Interface Module
USB2.0
4×N(f) outside and N(f) inside
4×RJ-45
AC Power Adaptor

M5916114A
Data Interface Module
DB37 1000pF Pi filte
6×SMA(f) outside and SMA(f) inside
2×USB3.0

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

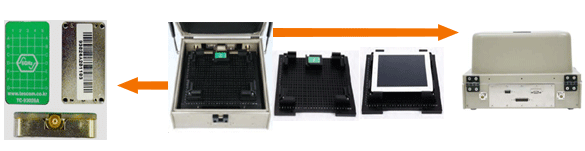

<アンテナカップラ+専用フィクスチャ　使用イメージ>

アンテナカップラ TC-93026A
800MHz-6GHz
広帯域にこの1台で対応。

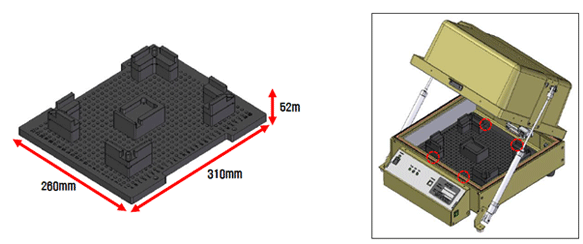

TC-5916A用フィクスチャー
F59161A 310Wx260Dx52H mm
ガイドの移動で位置決めが簡単。

I/Oパネル
SMAコネクタ・USBコネクタその他各種対応

アンテナカップラ　TC-93026A（800MHz-6GHz）用フィクスチャ

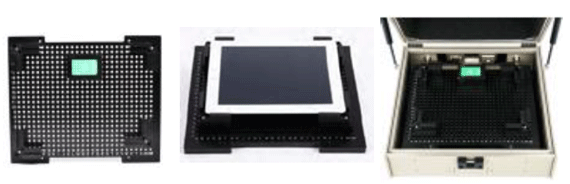

F59161A
TC-93026A　800MHz-6GHz
サイズ　W310×D260×52mm

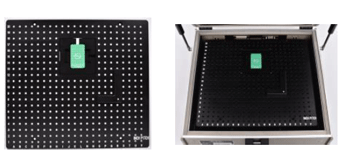

F59165B
TC-93026A　800MHz-6GHz
サイズ　W300×D270×22mm

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
