HOME >> 電波シールドボックス総合 >> TC-5922B/TC-5922BU
TC-5922B マイクロウェーブモデル：100MHz 〜 6GHz対応
TC-5922BU ウルトラワイドバンドモデル：100MHz〜12GHz対応
高さがありますので、少し大きめの試験物も設置できます。
A4サイズのノートパソコンも入ります。
ハンドプレス開閉シリーズ
手動開閉タイプ電波シールドボックス
豊富なオプションがあり、幅広い試験に対応致します。
型番 : TC-5922B
内形寸法: 296(W) x 435(D) x 238(H) [mm]
外形寸法: 378(W) x 577(D) x 289(H) [mm]
重量 Total: 22Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz
型番 : TC-5922BU
シールド性能:
>70dB 100〜2000MHz
>60dB 2000〜3000MHz
>60dB 3000〜12000MHz
主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。
TC-5922B バックインターフェースパネル
＜例＞
 |
型番：M591689A |
|---|---|
 |
型番：M5916103A |
 |
型番：M5916114A |
試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。
各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。
>>詳細はこちら
RF Test Options
RF COUPLERS アンテナカップラ
アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

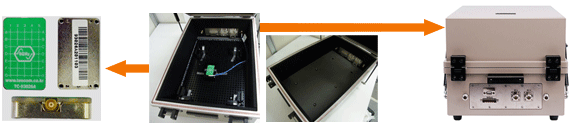

<アンテナカップラ+専用フィクスチャ 使用イメージ>
アンテナカップラ TC-93026A |
TC-5922B用フィクスチャー |
I/Oパネル |
専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます
RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応
各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。
反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。
