アンテナ/ケーブル

高周波製品・小型アンテナ

高周波用途のアンテナ各種。携帯端末などの各種小型アンテナです。測定用アンテナもラインアップしました。
無響ボックスなどで使用するには、小型化が必要ですし、また、実際に使用されている量産タイプが安心できます。周波数、用途に適したものをお選びください。
アンテナの試作も1本から承ります。また、コネクター、ケーブルなど各種対応可能です。ご使用周波数により、(左右)旋回アンテナの製作もおこないます。お問い合わせの際は、ご使用周波数とアンテナタイプを明確にしてください。

920MHz対応小型アンテナ?Smart meter,PFIDなど、無線接続用アンテナ/Hankok社製

Hankok 920-1
周波数:890〜960MHz
:ゲイン:1.0dBi
・λ/2タイプ
・コネクタータイプ
・屈曲タイプ
・長さ:223o

Hankok 920-2
周波数:890〜960MHz,1710〜1880MHz
:ゲイン:1.0dBi
・λ/2タイプ
・コネクタータイプ/TNC-Male
・屈曲タイプ
・長さ:191oX18o X15o
・重量:34g

アンテナ/ケーブル各種

  • -GPSアンテナ- PCB Type GPS Module (NO CERAMIC PATCH)
    1360mm/1560mm/
    1860mm
    1575.42MHz
    Less than 2.0
    0dBi
    50Ω
  • -UWBアンテナ- UWB ANT.
    3-5GHz
    Less than 2.0
    Over 2dBi
    50Ω
    SMA(F)
  • -7周波数対応アンテナ- HEPTA-BAND ANT.
    800/900/1575/1800/
    1900/2170/2400MHz
    Less than 3.5
    4dBi(Peak)
    50Ω
    SMA or TNC

高周波測定用アンテナ/UWBアンテナ、高周波広帯域アンテナ


測定用アンテナ

精密スリーブ ダイポールアンテナ

■精密スリーブ ダイポールアンテナ
HTDD シリーズ(周波数845.925.1575.1860.2450MHz)
インピーダンス 50Ω
VSWR 2.0以下
アンテナ利得 公称2.15dBi
コネクター SMA-J
重量 約55g
データは、請求ください。

HTシリーズ 平面アンテナ 円偏波アンテナ 直線アンテナ

YM16B 800MHz〜3GHz ■YM16D 1〜6GHz YM16E 2〜12GHz

▲ ページ上へ

Poynting

南アフリカPoynting社は、RFID用アンテナ各種/欧州、米国向けに多くの納入実績のある企業です


yagi-A0005

海外展開に必要な品質

Poynting社は、RFID用途のアンテナを含め、量産用の小型アンテナでは、ワイヤレスデータネットワーク用途、 携帯端末用途、防衛用途、カスタム品等100種類以上の製品ラインがあります。

Webで確認の上、お問い合わせください。

Poynting Antennas社の詳細はコチラから
ワイヤレスデータネットワーク セルラーアンテナ
RFID用途アンテナ アンテナ各種

アンテナ開発用シュミレーション・ソフトウェアー SuperNECの販売を始めました。
Poynting Antennaの設計部門で使われ、欧米でも有数のアンテナ設計ツールです。

http://www.supernec.com/index.html


RFID用途 Mobile Phone用途 小型アンテナ



サンプル提供中

カタログ請求ください

RFID用アンテナ
インターナショナルなRFIDシステムの展開を検討中ならば、A0025で対応可能です。日本、中国USA、ヨーロッパマレーシアなど、RFID対応周波数に合致しています。優れた電気性能だけでなく、機会性能としてもNIL810E対応、RoHsへも適合しています。
既に、ヨーロッパには出荷中です。

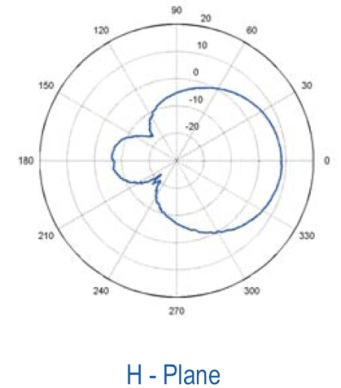

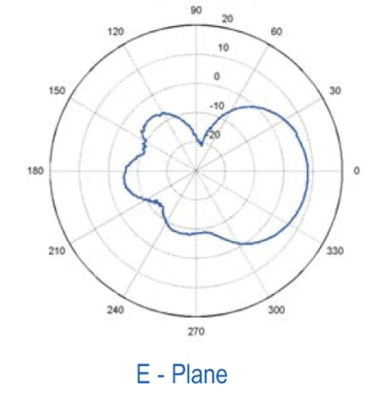

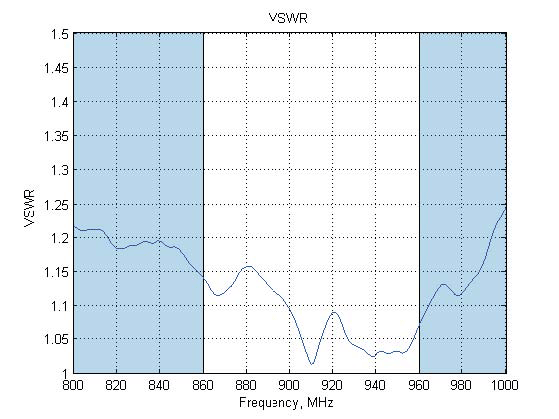

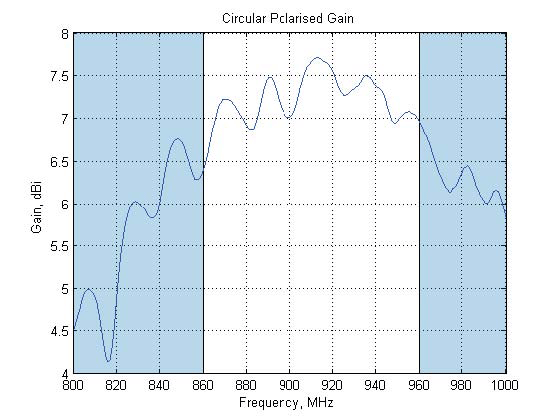

Patch A0025(パッチアンテナ)
周波数 860〜960MHz
円偏波
RFID リーダー、UHF用途


Antenna Factor


Antenna Gain



サンプル提供中

Patch A0026(パッチアンテナ)
周波数860〜970MHz
直線偏波 ゲイン 6-8dBi
Bandwidth 74°/60°
全天候タイプ(防水タイプ)


Antenna Factor


Antenna Gain

▲ ページ上へ

詳細情報

機器装着用 各種小形アンテナ              製造元:峰光電子(株)

小型アンテナ 2.4GHz帯

AT-SL004 AT-SL001 AT-SL002
・2.4GHz帯
・利得2.14 dBi
・(H)75mm
・2.4GHz帯
・利得2.14 dBi
・(H)82mm
・2.4GHz帯
・利得2.14 dBi
・(H)82mm
AT-SL003 AT-SL005 AT-SL007
2.4GHz帯
・利得2.14 dBi
・SMA-P(網目シェル)・(H)82mm
・2.4GHz帯
・利得2.14 dBi
・HFL,UFL
・2.4GHz帯
・利得2.14 dBi
・SMAリバース
・(H)75mm
AT-SL006 AT-MP008 AT-CL009
・2.4GHz帯
・利得2.14 dBi
・HFL,UFL
・2.4GHz帯
・利得3dBi
・(H)180mm
・2.4GHz帯 コーリニアアンテナ
・利得4dBi
・N-P
・(H)195mm

▲ ページ上へ

2GHz 及び 5GHz帯

AT-DE024 AT-FP023 AT-FP014
・2.4GHz帯
・利得 1.34 dBi
・(W)6.7×(L)9.8×(H)1.0mm
・2.4GHz帯(直線偏波 8素子)
・利得 14 dBi
・SMA
・2.4GHz帯 (防水仕様)
・利得 8dBi
・SMA
・(W)108×(L)93×(H)11.5mm
GPSパッチアンテナ AT-FP012 5GHz帯 平面アンテナ
・1580MHz
・利得 dBi
・(W)13×(L)13×(H)3.5mm
・2.4GHz帯
・利得 9dBi
・SMA-J
・(W)106×(L)116×(H)27mm
・広帯域特性
(VSWR≦2 1GHz以上)
・利得9 dBi
・(W)73×(L)63×(H)30mm
2.4GHz平面アンテナ AT-FP014 ケーブル/コネクター
・完全防水仕様(試作品)
・利得6dBi
・(W)115×(L)85×(H)3.0mm
・2.4GHz帯 防水仕様
・利得8dBi
・SMA
・(W)108×(L)93×(H)11mm
・アンテナとの接続用にケーブル、
コネクター
・DC〜65GHzまで対応
高周波ケーブルのカタログを請求ください

▲ ページ上へ

2GHz 及び 5GHzカスタム仕様

携帯端末用アンテナ 携帯端末用アンテナ 携帯端末用アンテナ
・デュアルバンド対応品
(800MHz、1.5GHz)
・周波数カスタマイズ可
・トリプルバンド対応品
(800MHz、1.8GHz、1.9GHz)
・周波数カスタマイズ可
・4バンド対応品
(800MHz、1.5GHz、1.9GHz、2.4GHz)
・周波数カスタマイズ可
収納式2段アンテナ 収納式アンテナ 回転式アンテナ
・800MHz用 ・1.5GHz用 ・1.9GHz用
AT-CL011 AT-CL010 高周波用ケーブル/コネクター
・2.4GHz帯
・利得 4 dBi
・SMA-P
・(H)180o
・5.2GHz帯
・利得 4 dBi
・SMA-P
周波数帯域DC〜65GHz
柔軟なフレキシブルケーブル
高性能、低ロス、低反射

▲ ページ上へ

セラミックアンテナ - 円筒型セラミックアンテナ -

形式 モノポール型アンテナ
特徴 優れた温度特性
優れた耐環境特性
高誘電率の為小型化軽量化に成功
用途 無線LAN,BULETOOTH,携帯電話等

アンテナ測定治具及び特性測定条件

1.測定治具 61mmX61mmX t1.2mm(銅板)の中央にアンテナ素子装着
2.VSWR特性 VSWR特性についてはマッチング用コンデンサをシリースに入れ その時のデーターとします。 VSWR特性図(添付)
3.公称インピーダンス 50Ω
セラミックアンテナ
寸法及び周波数
Frequency Size
無線LAN 2400MHz φ5X6mm
PDC  800MHz/900MHz φ5X18mm
PHS 1800MHz/1900MHz φ5X12mm
Single Band
Double Band
Triple Band
各対応可能

峰光電子(株)の紹介

峰光電子(株)の電波設備のご利用について
この程、弊社ではアンテナ設計及び品質管理の一環と致しまして、綱島工場内に電波暗室の設置を行いました。高周波実験にご使用の場合、ご相談頂ければ格安の費用で、お使いいただけます。

ご利用環境
設備 ピラミッドタイプ電波暗室
寸法(5.5x3.6x3.6Hm)
対応周波数:1GHz〜18GHz迄
ご利用時間 9:00〜17:00 (最大22:00迄)
所在地 横浜市港北区樽町2-3-1
峰光電子(株)綱島工場
アクセス 東急東横線 綱島駅下車 徒歩12分
(会社案内参照ください)
お問い合わせ 峰光電子(株)綱島工場 技術
TEL045-547-2651 Fax045-547-2650


 クリックで写真サイズが変わります。)

▲ ページ上へ

株式会社 テイエスエス ジャパン
デモ機の送付、カタログの送付などさらに迅速な対応を致します。お問い合わせは,FAXもしくは,Eメールでお願いします。最長2日間で,回答申し上げます。
電話番号 042-851-3901 FAX 050-3488-4265/042-851-3902 〒194-0045 東京都町田市南成瀬1-8-12 中山ビル3-A 電子メール アドレス カスタマ サポート :info@tssj.jp
