HOME >> シールド >> シールド・ボックス

シールド・ボックス対応機種最大です。
大小42機種のシールド・ボックスを取りそろえております。

TSS JAPANの提供いたしますシールド・ボックスは、携帯端末、無線LAN用途から、EMC用途まで、また、ユーザー様の要望に従ってカスタム製品も国内で製作しております。 さらに、大型化、高性能化などの要望に合致しますように、米国Ramsey社製品の供給も行っております。特に、携帯端末の普及で、フォレンジック(法医学対応)製品も対応しております。 シールド・ボックスと言う製品の、性能的、サイズ的、用途的なあらゆる対応を行っております。 ご不明点がありましたら、sales@tssj.jp まで、問い合わせください。

シールドボックス開閉動作
モデル:TC-5901C

シールドボックス開閉動作
モデル:TC-5972DP

シールドボックス開閉動作
モデル:TC-5916AP

シールドボックス開閉動作
モデル:TC-5952C

 動作を確認して下さい。

Tescom製品シールド・ボックス

TESCOM製電波シールド・ボックスは、世界各地に年間20,000台以上の供給を行っております。製品の信頼性が安定しているばかりではなく、メンテナンス性もご満足頂けます。
シールド・ボックスの種類は、手動開閉タイプ、自動開閉タイプ(生産ラインタイプ)の2種類です。
用途に合わせて、高性能、信頼性の高いシールド・ボックス製品を選択ください。
一度、ご使用いただければ、製品の良さを実感して頂けます。
デモ備しておりますので、是非ともご利用ください。info@tssj.jpまでお問い合わせ下さい。

詳しい仕様は、こちらをご覧ください。

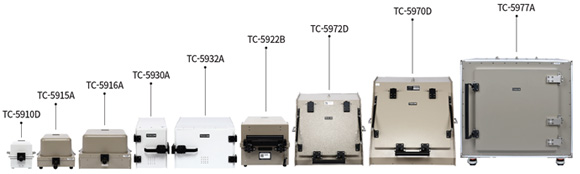

手動開閉タイプ電波シールドボックス
シリーズ一覧

自動開閉タイプ電波シールドボックス
シリーズ一覧

 動作を確認して下さい。

Ramsey社製シールド・ボックス

ハンズオングローブ付き電波シールドボックス
シールドした状態で内部に設置した測定物の調整が行えます。
例えば、スマートファンのタッチパネル操作等

シリーズ一覧

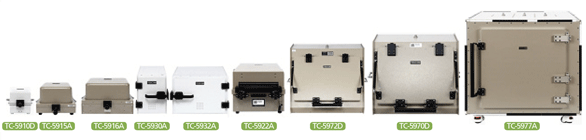

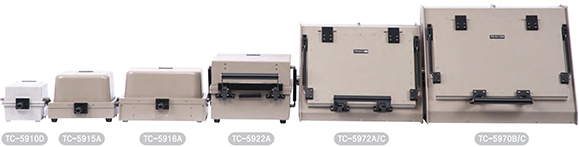

手動開閉タイプ電波シールドボックス

  • ・6GHzまでのテストデバイスに対応する高いシールド性能
  • ・手動開閉操作
  • ・様々なテストに対応可能な豊富なオプション

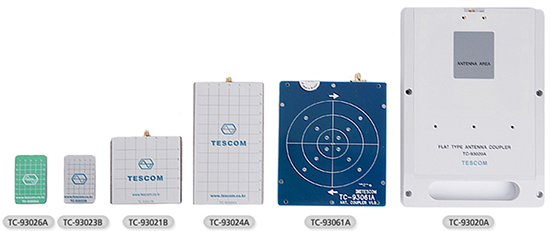

    I/Oインターフェース/専用フィクスチャー/アンテナカプラ/メンテナンスパーツ/高耐久性

電波シールドボックス
TC-5910D RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能:> 80dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:142(W) x 243(D) x 139(H) mm
  • ・外寸:207(W) x 424(D) x 173(H) mm
  • ・重量:5kg

電波シールドボックス
TC-5915A RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能:> 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:236(W) x 297(D) x 180(H) mm
  • ・外寸:309(W) x 473(D) x 221(H) mm
  • ・重量:9kg

電波シールドボックス
TC-5916A RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能:> 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:328(W) x 298(D) x 206(H) mm
  • ・外寸:399(W) x 473(D) x 239(H) mm
  • ・重量:10kg

電波シールドボックス
TC-5921A RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    >60dB 3000〜6000MHz
  • ・内寸:222(W) x 388(D) x 205(H) mm
  • ・外寸:296(W) x 549(D) x 271(H) mm
  • ・重量:15kg

電波シールドボックス
TC-5922B RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動閉タイプ 汎用タイプ
  • ・シールド性能:> 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:296(W) x 435(D) x 238(H) mm
  • ・外寸:378(W) x 577(D) x 289(H) mm
  • ・重量:22kg

電波シールドボックス
TC-5972D RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:445(W) x 450(D) x 388(H) mm
  • ・外寸:562(W) x 647(D) x 450(H) mm
  • ・重量:28kg

電波シールドボックス
TC-5970D RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:544(W) x 546(D) x 425(H) mm
  • ・外寸:662(W) x 703(D) x 537(H) mm
  • ・重量:38kg

電波シールドボックス
TC-5977A RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:802(W) x 762(D) x 644(H) mm
  • ・外寸:916(W) x 940(D) x 871(H) mm
  • ・ドアサイズ:624(W)×624(H)mm
  • ・重量:75kg

TEM cell電波暗箱

電波暗箱の代用として、使いやすさ、費用効率(アンテナ不要、スペアナさえあれば、即測定可能です)から、こちらも徐々に、ご利用頂いております。
詳しい仕様は、こちらをご覧ください。

TC-5062C
広帯域TEM Cell
6GHz 広帯域TEMセル
TC-5060Bは、TC-5062Cにモデルチェンジしました。

VSWR:< 1.7, 100 MHz ~ 6 GHz
Effective Cell Height 220 mm
Field Strength at Center of Cell 13 dB μV/meter at 1 μV input
RFコネクタ 1 N(f) topside, 1 SMA(f)
内形寸法:268(W) x 205(D) mm
外形寸法:344(W) x 380(D) x 675(H) mm
ドアサイズ:176(W) x 130(H) mm
シールド性能:100 to 2000MHz > 80dB
       2000 to 3000 MHz > 70dB
       3000 to 6000 MHz > 60dB
TC-5063C
自動タイプ TEM Cell
6GHz 広帯域TEMセル
TC-5063Aは、TC-5063Cにモデルチェンジしました。

シールド特性: > 80dB 700〜2000MHz
         > 70dB 2000〜3000MHz
         > 60dB 3000〜6000MHz
VSWR: < 1.7, 700MHz ~ 6GHz
Path Loss: 25 dB Typical @1.8 GHz dipole
測定領域セルの高さ: 220 mm
セルの中心でのフィールドの強さ: 13 dB μV/meter at 1 μV input
RF コネクタ: N(f) topside, SMA(f) outside and SMA (f) inside
リモートコントロール: RS-232C, 3 wire, DB9(p)
Line Voltage: 100 to 240 volt AC, 50/60 Hz, 15 watt max
空気圧: 5 bar to 10bar
空気コネクタ: 6mm OD hose, one-touch push-on fitting
重量: 27 kg
寸法: 内形 268(W) x 205(D)
   外形 344(W) x 420(D) x 725(H) mm door closed. 614(D) mm, door open
ドアサイズ: 176(W) x 130(H) mm

Tescom製シールド・ボックス 自動タイプ

Tescom製製品の信頼性と、高効率を求めてご利用頂いております。シールド・ボックスのための治具製作も日本国内で対応しておりますので、即効性、メンテナンス性を実感頂けます。
詳しい仕様は、こちらをご覧ください。

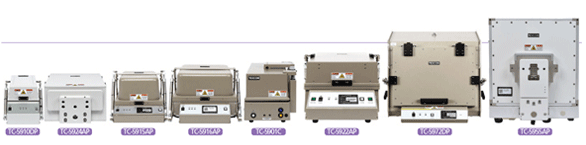

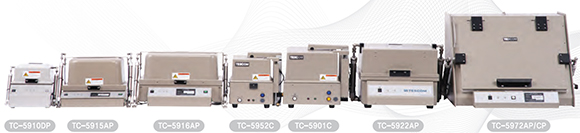

自動開閉タイプ電波シールドボックス


  • ◆ドアの開閉制御(空気圧制御タイプ)

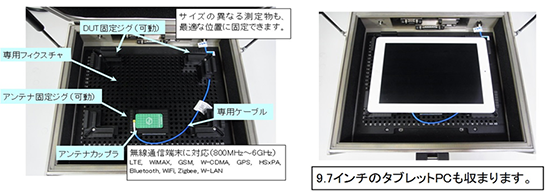

  • ・専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
  • ◆100万回開閉長寿命でフィクスチャーのカスタムも対応
  • ・6GHzまでのテストデバイスに対応する高いシールド性能
  • 自動でも半自動でも開閉操作可能
  • ・様々なテストに対応可能な豊富なオプション
  •  I/Oインターフェース/専用フィクスチャー/アンテナカプラ/メンテナンスパーツ/高耐久性
  • ・安全のためのプロテクトカバーの取り付けが可能
  • ・品質検査の合否判定は赤・緑のLEDランプで表示

電波シールドボックス
TC-5910DP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:142(W) x 243(D) x 139(H) mm
  • ・外寸:218(W) x 375(D) x 195(H) mm
  • ・重量:7kg

電波シールドボックス
TC-5924AP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能:>80dB 100〜3000MHz
    > 80dB 2000〜3000MHz
    > 70dB 3000〜6000MHz
  • ・内寸:270(W) x 287(D) x 102(H) mm
  • ・外寸:341(W) x 401(D) x 208(H) mm
  • ・重量:19kg

電波シールドボックス
TC-5925AP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz ,br>> 60dB 3000〜6000MHz
  • ・内寸:176(W) x 236(D) x 82(H) mm
  • ・外寸:405(W) x 356(D) x 194(H) mm
  • ・重量:22kg

電波シールドボックス
TC-5915AP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:236(W) x 297(D) x 180(H) mm
  • ・外寸:324(W) x 432(D) x 252(H) mm
  • ・重量:11kg

電波シールドボックス
TC-5916AP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:328(W) x 298(D) x 206(H) mm
  • ・外寸:420(W) x 430(D) x 260(H) mm
  • ・重量:13kg

電波シールドボックス
TC-5922BP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:296(W) x 435(D) x 238(H) mm
  • ・外寸:417(W) x 601(D) x 332(H) mm
  • ・重量:25kg

電波シールドボックス
TC-5901C RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 60dB 2000〜3000MHz
    > 50dB 3000〜6000MHz
  • ・内寸:407(W) x 217(D) x 133(H) mm
  • ・外寸:459(W) x 300(D) x 300(H) mm
  • ・重量:19kg

電波シールドボックス
TC-5952C RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:280(W) x 150(D) x 95(H) mm
  • ・外寸:342(W) x 239(D) x 262(H) mm
  • ・重量:13kg

電波シールドボックス
TC-5972DP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 70dB 100〜3000MHz
    > 70dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・内寸:445(W) x 450(D) x 338(H) mm
  • ・外寸:582(W) x 661D) x 451(H) mm
  • ・重量:32kg

 TC-5972DP開閉動作

電波シールドボックス
TC-5955AP RF Shield Box

GSM, WCDMA, WiMAX, LTE, GPS, Buletooth, and Wi-Fi. などの小型機器用途
小型サイズ 手動開閉タイプ 汎用タイプ
  • ・シールド性能: > 60dB 100〜3000MHz
    > 60dB 2000〜3000MHz
    > 60dB 3000〜6000MHz
  • ・外寸:534(W) x 526(D) x 583(H) mm
  • ・ドアサイズ:176(W) x 130(H) mm
  • ・重量:39kg

詳しい情報は、クリック又は、PDFデータを要望ください。

Ramsey社製シールド・ボックス

米国で、最大のシールド・ボックスメーカーです。シールド性能も3GHz/-100dB、さらに、18GHz対応製品も準備しております。
ダブル・シールド・ボックスタイプ、ハンドイン・シールド・ボックス、さらに、フォレンジック対応品もございます。
詳しい仕様は、こちらをご覧ください。

Ramsey シールドボックス 小型
STE2200
RF シールド・ボックス
シールド性能:-100dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 150X243X112mm
寸法(外形)181X243X81mm
用途 携帯端末、PCS,GSMなどの測定
STE2300
RF シールド・ボックス測定用
シールド性能:-100dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 225X300X156mm
寸法(外形)200X275X125mm
用途 携帯端末、PCS,GSMなどの測定
STE2800
RF シールド・ボックス
測定用
シールド性能:-100dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 181X243X112mm
寸法(外形)212X812X150mm
用途 携帯端末、PCS,GSMなどの測定
STE2900
RF シールド・ボックス
シールド性能:-9dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 175X325X250m
寸法(外形)200X350X275mm
用途 携帯端末、PCS,GSMなどの測定
横開きタイプ
STE2902
シールド・ボックス
シールド性能:-9dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 175X325X250m
寸法(外形)475X435X305mm
用途 携帯端末、PCS,GSMなどの測定
横開きタイプ! 2連タイプ
STE2902C
シールド・ボックス測定用
シールド性能:-90B/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 175X325X250m
寸法(外形)625X562X481mm
用途 携帯端末、PCS,GSMなどの測定
横開きタイプ! 2連タイプ
STE2950
シールド・ボックス測定用
シールド性能:-90B/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 178X420X262m
寸法(外形)208X450X292mm
用途 携帯端末、PCS,GSMなどの測定
深底タイプ/ベンチレーション付き
STE2952
RFシールド・ボックス測定用
深底タイプ/ベンチレーション付き2連タイプ
Ramsey シールドボックス 中型
STE3000
RF シールド・ボックス測定用
シールド性能:-90B/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 425X262X200mm
寸法(外形)450X300X318mm
用途 携帯端末、PCS,GSMなどの測定
シールド・ボックス内での対策用途



ハンズオングローブタイプ(内部での対策が可能です)

STE3000 RF シールド・ボックス測定用 カタログ(PDF)

STE3300
RF シールド・ボックス
電波吸収体付き
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 425X275X200mm
寸法(外形)450X300X243mm
用途 携帯端末、PCS,GSMなどの測定
STE3500
RF シールド・ボックス測定用
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 468X393X212mm
寸法(外形)550X425X225mm
用途 携帯端末、PCS,GSMなどの測定
STE3600
シールド・ボックス
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 400X575X275mm
寸法(外形)425X575X300mm
用途 携帯端末、PCS,GSMなどの測定
STE3800
RF シールド・ボックス測定用
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 381X231X137mm
寸法(外形)450X300X243mm
用途 携帯端末、PCS,GSMなどの測定
Ramsey シールドボックス 大型
STE4400
RF シールド・ボックス測定用
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 531X437X356mm
寸法(外形)550X462X375mm
用途 携帯端末、PCS,GSMなどの測定
前開きタイプ
STE4500
シールド・ボックス測定用
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 531X350X450mm
寸法(外形)562X387X475mm
用途 携帯端末、PCS,GSMなどの測定
大型汎用タイプ



ハンズオングローブタイプ(内部での対策が可能です)

STE4500 シールド・ボックス測定用 カタログ(PDF)

STE5000
RF シールド・ボックス測定用
シールド性能:-110dB/1GHz、-100dB/3GHz、-95dB/6GHz,-80dB/18GHz
寸法(内形) 587X587X437mm
寸法(外形)625X625X475mm
用途 携帯端末、PCS,GSMなどの測定
ステンレス製、大型汎用タイプ、シールド性能最大



STE5000は、18GHz/-80dBを保証しております。

STE5000 RF シールド・ボックス測定用 カタログ(PDF)

STE5100
RF シールド・ボックス測定用
シールド性能:-110dB/1GHz、-100dB/3GHz、-95dB/6GHz,-80dB/18GHz
寸法(内形) 587X587X437mm
寸法(外形)625X625X475mmシールド性能:-100dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 150X243X112mm
寸法(外形)181X243X81mm
用途 携帯端末、PCS,GSMなどの測定
用途 携帯端末、PCS,GSMなどの測定
ステンレス製、大型汎用タイプ、シールド性能最大、横開きタイプ
STE6000
RF シールド・ボックス測定用
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 875X575X312mm
寸法(外形)900X600X350mm
用途 携帯端末、PCS,GSMなどの測定
大型シールド・ボックス内での対策用途

FORENSIC TYPE(フォレンジック・タイプ)シールド・ボックス

米国での特別セキュリティ用途として開発されたものです。

STE2200F
RF シールド・ボックス(管理用途)
シールド性能:-100dB/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 150X243X112mm
寸法(外形)181X243X81mm
用途 携帯端末、PCS,GSMなどの測定 DUT管理用途
STE3000F
RF シールド・ボックス(管理用途)
シールド性能:-90B/1GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 425X262X200mm
寸法(外形)450X300X318mm
用途 携帯端末、PCS,GSMなどの測定
シールド・ボックス内での対策用途 DUT管理用途e
STE3300F
RF シールド・ボックス(管理用途)
シールド性能:-90B/2GHz、-90dB/3GHz、-80dB/6GHz
寸法(内形) 425X275X200mm
寸法(外形)450X300X243mm
用途 携帯端末、PCS,GSMなどの測定 DUT管理用途

詳しい情報は、PDFデータを請求ください。

RF TEST ACCESSORIES シールド・ボックス 必携アイテムアンテナカップラー

Tescom製アンテナカップラーなど

RF Antenna Coupler アンテナカップラ
80MHz~6GHz 対応
各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

シールド・ボックス内での、RF測定中に共振反射で測定精度が劣るという問題には、電波吸収体だけでは対応できません。80〜2650MHzまでのアンテナカップラーの普及は一般的です。各種DUTに合わせて、サイズ、周波数に合わせて準備しております。
昨年は、Ipad用にTC93060Aと言う、6GHz対応製品をリリースしております。
是非、一度お試しください。
詳しい仕様は、こちらをご覧ください。

TC-93020A

TC-93020A
周波数 レンジ : 80 -2650 MHz
重量 : 1 kg
VSWR better than 1 : 1.7
RF コネクタ SMA(f)
サイズ (mm) : 130(W) x 210(D) x 12(H)

TC-93021A

TC-93021A
周波数レンジ : 80-2650MHz
重量 : 80g
VSWR : Better than1:1.7
RFコネクタ : SMB (f)
サイズ(mm) : 70(W)×70(D)×12(H)

TC-93021B

TC-93021B
周波数レンジ : 80-2650MHz
重量 : 80g
VSWR : Better than1:1.7
RFコネクタ : SMB (f)
サイズ(mm) : 70(W)×70(D)×12(H)

TC-93023C

TC-93023C
周波数レンジ : 700-3000MHz
重量 : 40g
VSWR : Better than1:1.7
RFコネクタ : MCX (f)
サイズ(mm) : 50(W)×30(D)×8.1(H)

TC-93024A

TC-93024A
周波数レンジ : 80-2650MHz
重量 : 80g
VSWR : Better than1:1.7
RFコネクタ : SMA (f)
サイズ(mm) : 70(W)×128(D)×12(H)

TC-93026A


TC-93026A
広帯域モデル6GHz対応

周波数レンジ : 800-6000MHz
重量 : 40g
VSWR : Better than1:1.7
RFコネクタ : SMA (f)
サイズ(mm) : 50(W)×30(D)×8.1(H)


TC-93010C Tubular Type Antenna Coupler
周波数 : 0.8〜2GHz
インサーションロス : 8〜12dB
RF コネクター : SMA(f)
重量 : 60g
特許情報# 2001 - 24403
穴サイズ : 11mm
TC-93011A Clamp Type Antenna Coupler
周波数: 820〜960 MHz
インサーションロス : 8〜12dB
RF コネクター : MCX(f)
重量 : 50g
出荷形態: 4004-0022, MCX(m) R/A to SMA(m) cable, 80cm, 1pc., C93011A-0120, DUT Plate 35x31 mm, 5pcs.
TC-93012A クランプタイプ Antenna Coupler
周波数: 1710〜1990MHz
インサーションロス : 8〜12dB
RF コネクター : MCX(f)
重量 : 50g
出荷形態: 4004-0022, MCX(m) R/A to SMA(m) cable, 80cm, 1pc., C93011A-0120, DUT Plate , 35x31 mm, 5pcs.
TC-93013A インテナー Coupler
周波数 : 800〜2000 MHz
インサーションロス : 10〜18dB
VSWR : Better than 1 : 1.7
RF コネクター : MCX(f)
重量 : 50g
出荷形態: 4004-0022, MCX(m) R/A to SMA(m) cable, 80cm, 1pc., C93011A-0120, DUT Plate , 35x31 mm, 5pcs.
TC-93020A フラットタイプ・アンテナカップラー
周波数 : 80〜2650MHz
インサーションロス : 8〜20dB
VSWR : Better than 1 : 1.7
RF コネクター : SMA(f)
総重量l : 1kg
: # 0468240
出荷形態: 4005-0035, SMA(m) R/A to SMA(m) cable, 13cm, 1pc., 4005-0020, N(m) to SMA(m) cable, 1m, 1pc.
TC-93021A フラットタイプ・アンテナカップラー
周波数 80〜2650MHz
インサーションロス: 6〜20dB
VSWR : Better than 1 : 1.7
RF コネクター : SMB(f)
総重量 : 80g
サイズ : 70(W)×70(D)×12(H)mm
TC-93023A インテナーカップラー
周波数: 800〜2650MHz
インサーションロスInsertion Loss: 10〜18dB
VSWR : Better than 1 : 1.7
RF コネクターConnector : MCX(f)
総重量: 40g
サイズ : 50(W)×30(D)×8.1(H)mm
TC-93023B Intenna Coupler
周波数: 800〜2650MHz
インサーションロス: 10〜18dB
VSWR : Better than 1 : 1.7
RF コネクター : MCX(f)
総重量 : 40g
サイズSize : 50(W)×30(D)×8.1(H)mm
TC-93030A Flat Type Antenna Coupler
周波数Frequency Range: 80〜2650MHz
インサーションロス: 6〜20dB
VSWR : Better than 1 : 1.7
RF コネクター : SMB(f)
総重量 : 1kg
特許情報 0468240
出荷形態: 4005-0015, SMB(m) to SMA(m) cable, 13cm, 1pc, 4005-0016, N(m) to SMB(m) cable, 1m, 1pc, C93030A-A100, Bar Bracket, 2pcs.
TC-93030B Flat Type Antenna Coupler
周波数Frequency Range: 80〜2650MHz
インサーションロスInsertion Loss: 6〜20dB
VSWR : Better than 1 : 1.7
RF コネクター : SMB(f)
総重量 : 900g
特許情報0468240
出荷形態: 4005-0015, SMB(m) to SMA(m) cable, 13cm, 1pc, 4005-0016, N(m) to SMB(m) cable, 1m, 1pc, C93030A-A100, Bar Bracket, 2pcs.
TC-93031A Flat Type Antenna Coupler
周波数Frequency Range: 80〜2650MHz
インサーションロスInsertion Loss: 6〜20dB
VSWR : Better than 1 : 1.7
RF コネクター: SMA(f)
総重量: 650g
出荷形態: 4005-0035, SMA(m) R/A to SMA(m) cable, 13cm, 1pc., 4005-0020, N(m) to SMA(m) cable, 1m, 1pc, C93030A-A100, Bar Bracket, 2pcs.
TC-93034A Flat Type Antenna Coupler
周波数 : 80〜2650MHz
カップリングロス : 10〜18 dB
VSWR : Better than 1 : 1.7
RF コネクター : SMA(f)
総重量: 1kg
サイズ: 170 x 252 x 8mm
出荷形態: 4002-0006, N(m) to SMA(m) cable, 1m, 1pc., 4005-0007, SMA(m) R/A to SMA(m) cable, 34cm, 1pc., C93030A-A100, Bar Bracket, 2pcs.

アンテナカップラは、スマートフォン, Wi-Fi, GPS, RFID, Bluetoothの測定が可能です。
フィクスチャーを利用することで、測定物の位置決めが簡単、確実に行えます。測定条件を常に一定にできます。

中型シールドボックス TC-5916A専用フィクスチャー (タブレットPC用)

小型シールドボックス TC-5910D専用フィクスチャー  (スマートフォンPC用)

TEMCELL TC-5062C専用フィクスチャー  (スマートフォンPC用)

TC-93060A フラットタイプ アンテナカップラー
周波数 :800MHz〜6GHz
パスロス : 7〜18 dB (≥ฺ5cm)
VSWR : Better than 1 : 2.2 (Typ 1.8)
RF Cコネクター :  SMA(M)
Size(mm) : 106 X 130 X 15.6(H)

Download Data Sheet

ANTENNA

TC-92100A/B ループアンテナ
エンジニアの必携ツール
H-Field プローブ
Flat from 150MHz to 1GHz into 50ohm
アンテナファクター 54.5(dB/m)
TC-92010A ダイポールアンテナ
インピーダンス: 50 Ohms Nominal
周波数Frequency Range: 880〜900MHz
VSWR: Better than 1 : 1.9
コネクター: SMA(m)
ゲイン: 900MHz (-2.5dBi)
TC-92020A Dipole Antenna
インピーダンスImpedance: 50 Ohms Nominal
周波数Frequency Range: 880〜1900MHz
VSWR: Better than 1 : 1.7
コネクターType: SMA (m)
ゲイン: 900MHz (+2.5dBi), 1050 MHz (+2dBi), 1.3GHz (+1.4dBi), 1.8GHz (0dBi)
TC-92040A Dipole Antenna
インピーダンスImpedance: 50 Ohms Nominal
周波数Frequency Range: 2.30〜2.55GHz
VSWR: Better than 1 : 1.7
コネクター: SMA (m)
: 2.40GHz (-1.0dBi)
TC-92050A Sleeve Antenna
インピーダンスImpedance: 50 Ohms Nominal
周波数Frequency Range: 2.4GHz
VSWR: Better than 1 : 1.7
コネクター: BNC(m)
ゲイン: 2.40GHz (-1.0dBi)

ご注文指示方法/コネクターを確認ください。
TC-92050A Sleeve Antenna
3470-0004, N(m) to BNC(m) adaptor

TC-591504A 固定台
TC-93023B用のXY位置決め用
シールド・ボックスはTC-5915Aに
合致しております。

TC-591504A, ユニバーサルタイプ゜DUT固定台
X-Y Grid
総重量: 1kg
サイズ: 12 inch x 9 inch (300X225mm)
出荷形態: Stand offs, 4 pc (TC-93023B should be ordered separately)
“L” shaped locator, 1pc
Easy X-Y positioning of DUT
Adjustable Antenna coupler orientation (Vertical/ Horizontal)
Accommodates most DUTs
Easily mountable in Shield Box

▲ ページ上へ

株式会社 テイエスエス ジャパン
デモ機の送付、カタログの送付などさらに迅速な対応を致します。お問い合わせは,FAXもしくは,Eメールでお願いします。最長2日間で,回答申し上げます。
電話番号 042-851-3901 FAX 050-3488-4265/042-851-3902 〒194-0001 東京都町田市つくし野1-28-6-4 電子メール アドレス カスタマ サポート :info@tssj.jpもしくはsales@tssj.jp
