電波暗室

電波の測定について

電波の測定は、大型設備から、パ−ソナルで使用できるの測定環境に変化しております。測定のイメージをすぐに確認できるベンチサイドでの測定に電波無響ボックスを提案いたします。
@シールド・ボックスに電波吸収体が取付ております無響ボックスタイプとA電波暗室との対応性能を発揮した高性能電波吸収体取り付けた電波暗箱がございます。
実験用途 / 製造用途 / 測定アンテナまで
B測定には、スペアナ、ネットアナとのデータ取り込みソフト(GET'SA、NA‘Link)を測定のベンチ・サイドで利用ください。
C測定用のアンテナも、各周波数対応品、旋回アンテナなど準備しております。



電波無響ボックス

新発売

空調付き、内部監視窓付き
シールド・ボックス
SB191M-02

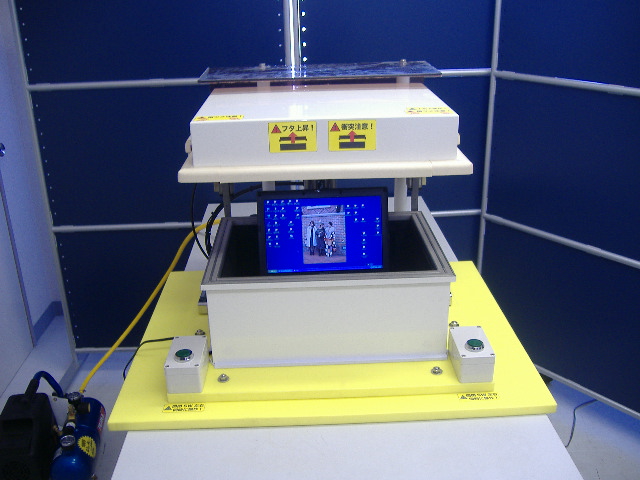

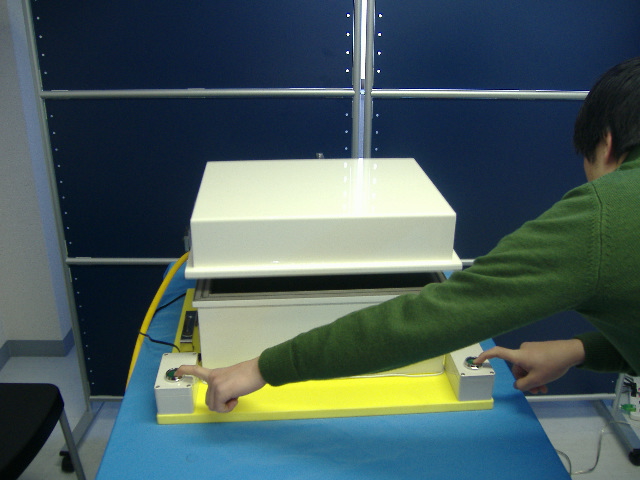

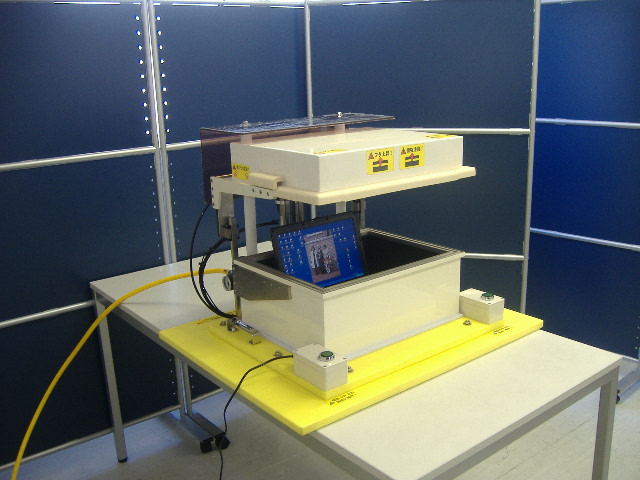

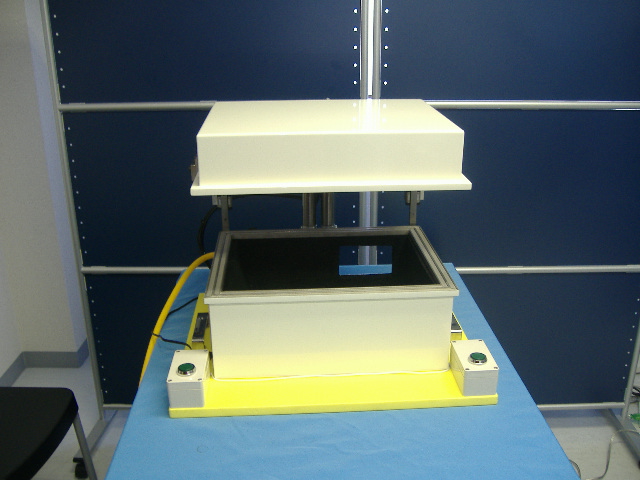

SBA334 自動開閉無響ボックス


型名 SBA334

サイズ 400X300X210mm
DUT サイズ 330X230X170mmまで
測定の効率化が計れます。
中型の試験品の測定に最適です。

動画を見るにはプラグインが必要です。 クリックで、開閉動作をご覧頂けます。

クリックで写真サイズが変わります。

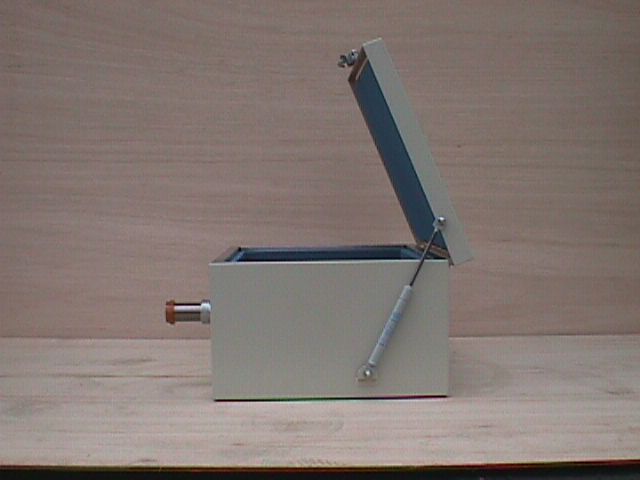

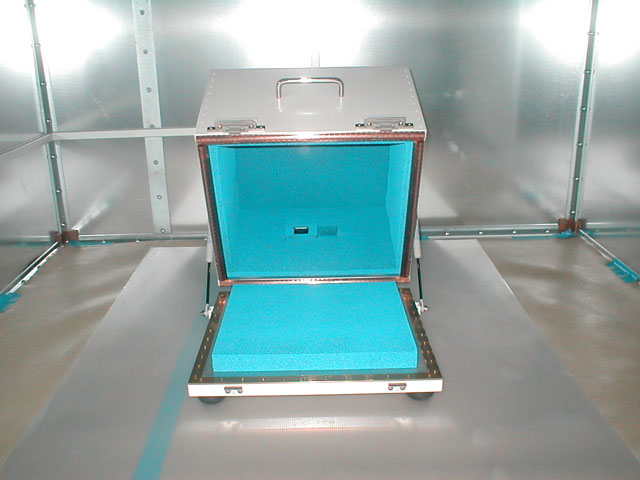

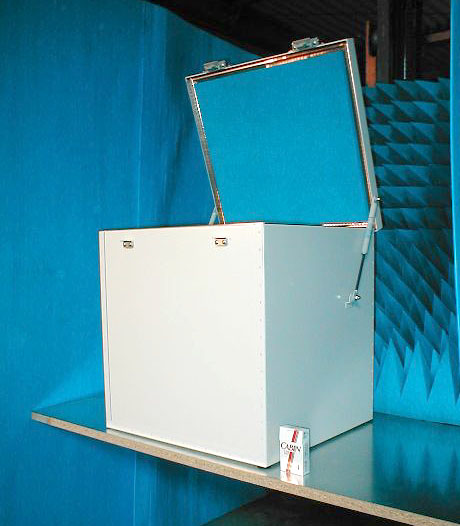

中型シールドボックス

開閉部分が大きく開きます。測定物を底に、固定可能

型名 SB0410
(外形寸法 412×412×289(H)mm)
(内寸法 320×350×200(H)mm)
内面は電波吸収体(30mm AEL-1.125)を取り付けています。
AEL(平板電波吸収体)の特性

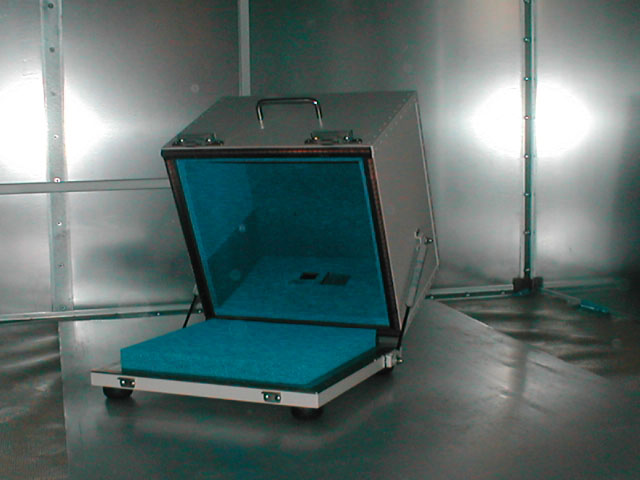

新発売 無響ボックス SB376 特注サイズ 台車付

型名 SB376

特注サイズ 台車付
1480X1000X1400mm

特徴
・大型機器のシールド対策用途
・機器据付の為の、背面からの搬入口付
・大型ドアー 内面にフラット電波吸収体取り付け(ケズリかすの少ないTSS JAPAN独自のタイプです。)
電波暗箱、シールド・ボックスなど、あらゆるケースに対応しております。図面請求ください。

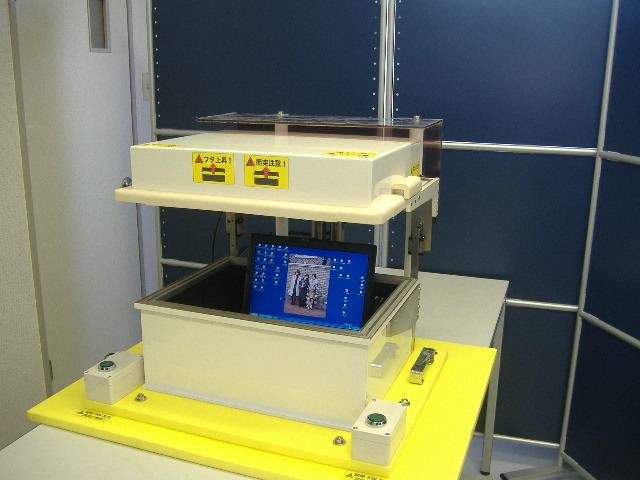

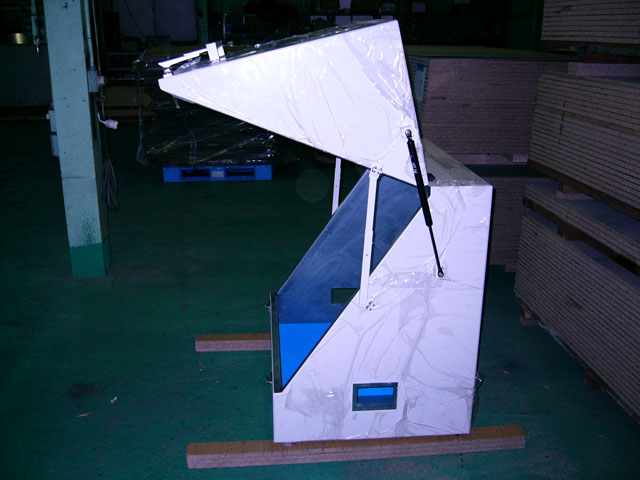

大型シールドボックス 自動開閉


型名 SB0088

(外形寸法 893.2×703.2×913.2(H)mm)
(内寸法 890×700×910(H)mm)

TSS JAPANのシールド・ボックスは、RFコネクターだけでなく、USB,RJ45,D-sub9pin,25pin,DC電源、AC電源などRF測定に必要なコネクターを全て準備しております。
内面は電波吸収体(電気製品の測定用に削りカスの出ない発泡ポリエチレン製です。)を取り付けています。

動画を見るにはプラグインが必要です。 クリックで、開閉動作をご覧頂けます。


型名 SB0087

(外形寸法 893.2×703.2×913.2(H)mm)
(内寸法 890×700×910(H)mm)

TSS 内面は電波吸収体(30mm AEL-1.125)を取り付けています。
AEL(平板電波吸収体)の特性

▲ ページ上へ

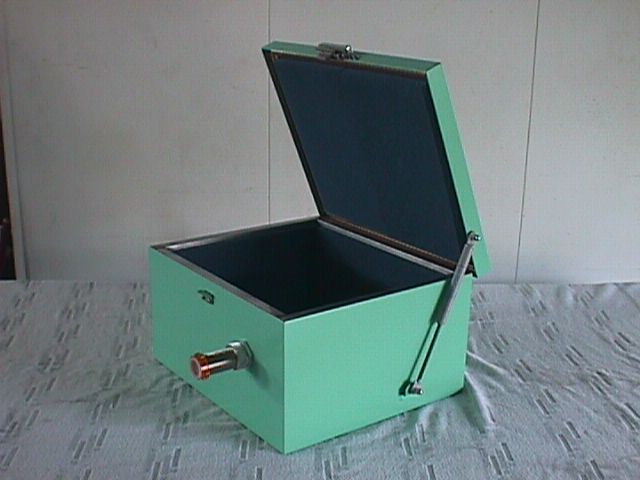

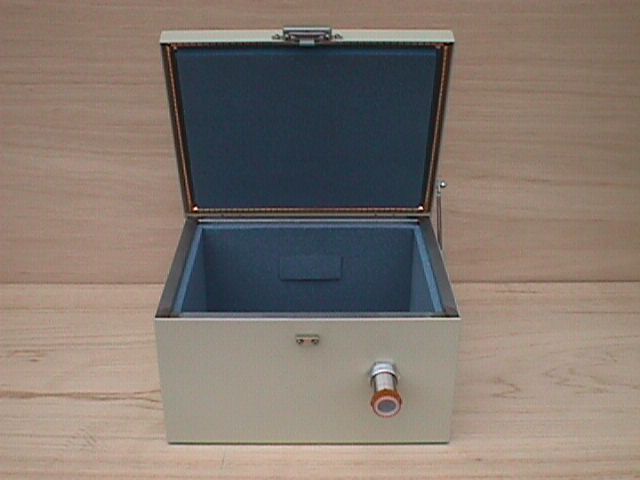

電波吸収体付 CB432タイプ

アンテナ取り付け治具、内部監視窓、ターンテーブル(200oφ)、コネクター、高周波用ケーブルなどの、オプション対応も可能です。また、測定物に合わせたボックスの製作もおこないます。

PDF fileで,内容確認できます。 CB432shiyosho.pdfpdf(13.3kb)
電波吸収体取り付けタイプ
(外形寸法 360x410x235o)
800MHz〜10GHz以上 -50dB
70度までの開き角度があります
広く取れますから、出し入れが楽です

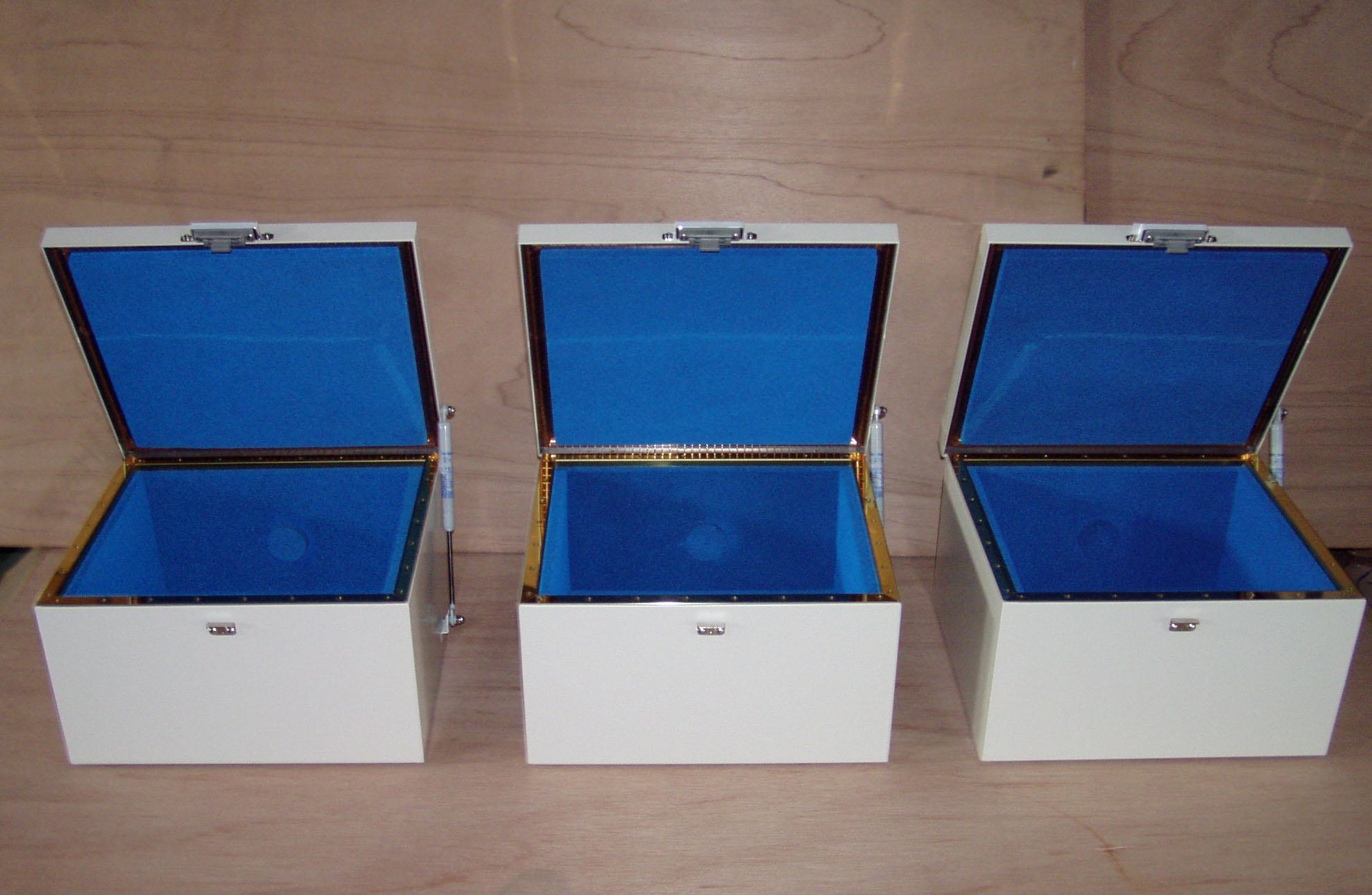

型式007AFC/生産ライン用の一括受注にも対応可能です。
量産効果で、低価格を実現しました。
外寸法410X360X236o(内寸法350X300X175o)
デモ機を準備しております。実際に製品を確認ください
タイプCB432Gは、シールド・ボックスサイズの測定物は、中型です。
また、外付け開閉機構で、内部が広く使えます

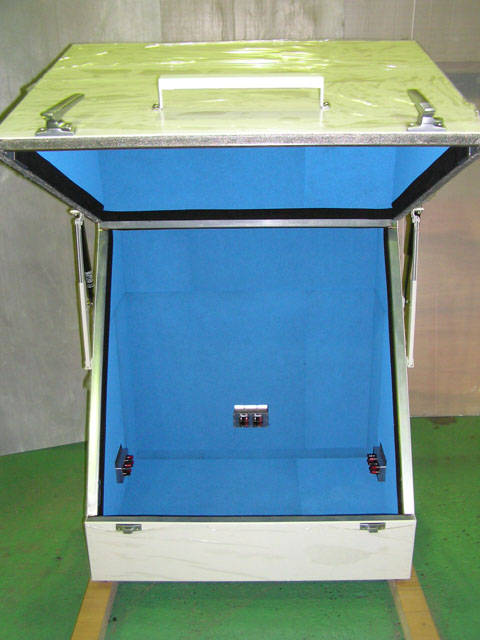

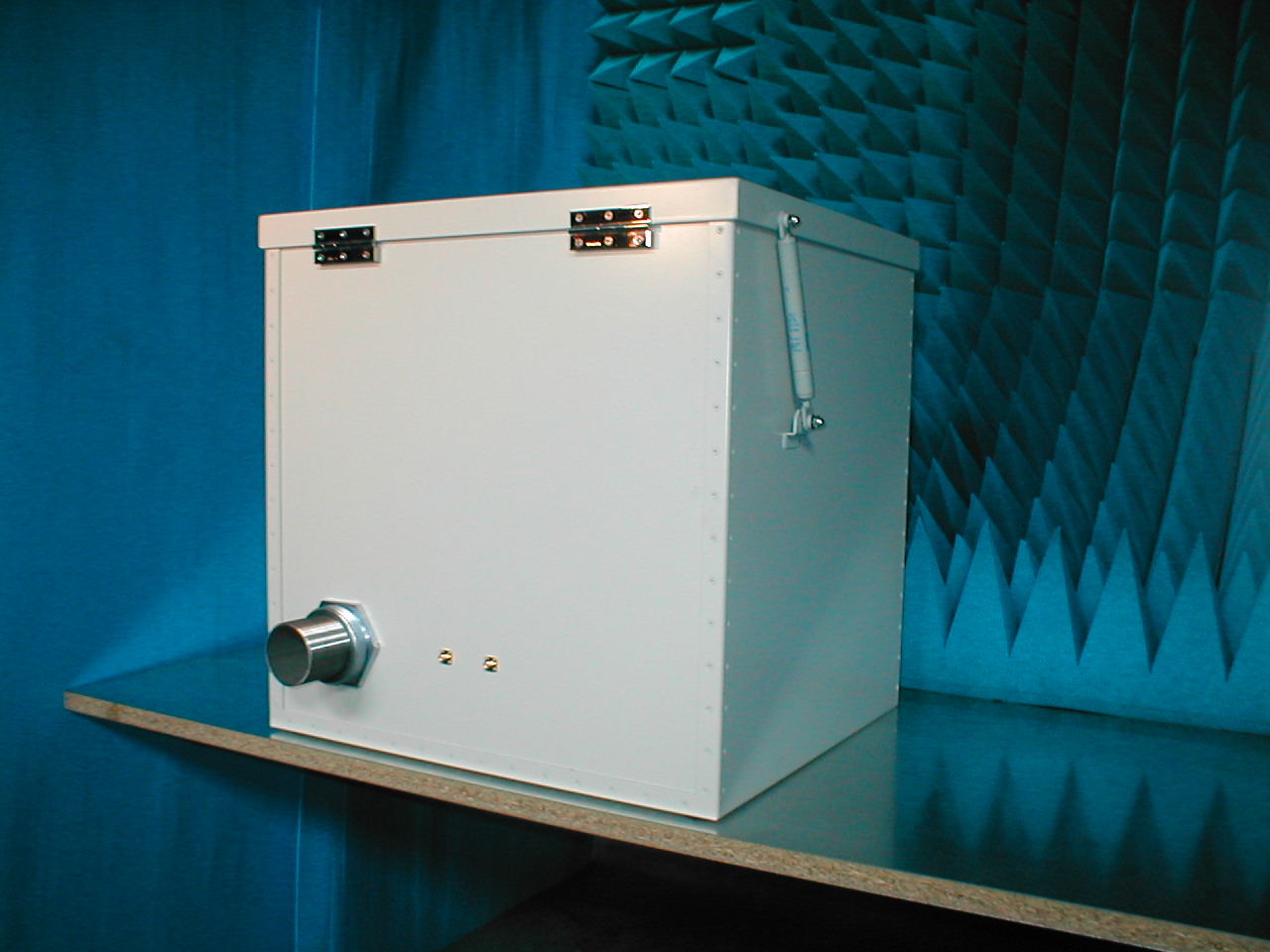

電波吸収体付 中型シールド・ボックス  SBA171タイプ

アンテナ取り付け治具、内部監視窓、ターンテーブル(200oφ)、コネクター、高周波用ケーブルなどの、オプション対応も可能です。また、測定物に合わせたボックスの製作もおこないます。

型式SBA171

ノート・パソコンを、開いたまま電波測定が可能なサイズです。 従来のタイプでは入りにくいと言うご要求に対応いたしました。
サイズ
シールド外寸500X450X500(高さ)
内寸は、440X390X440(高さ)

(背面からの写真)

測定の為の貫通パイプ、同軸コネクターなどは、標準装備です。

▲ ページ上へ

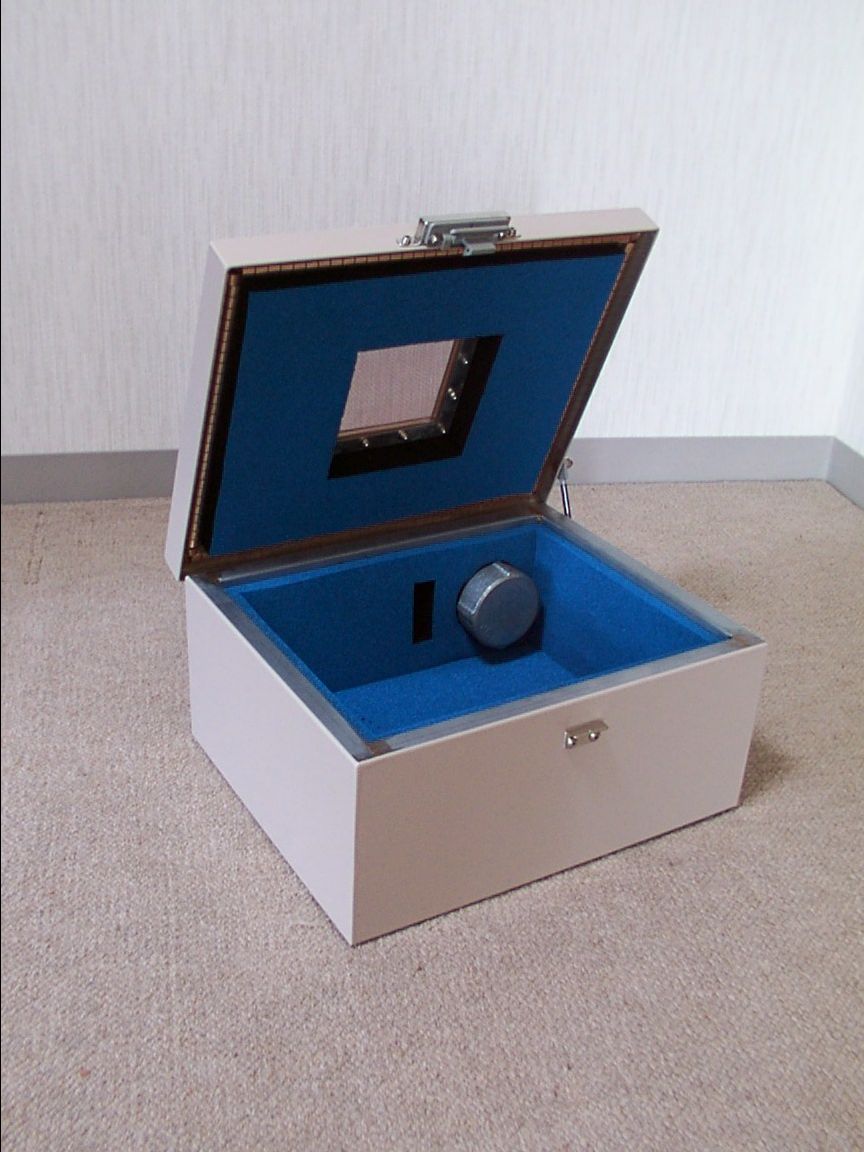

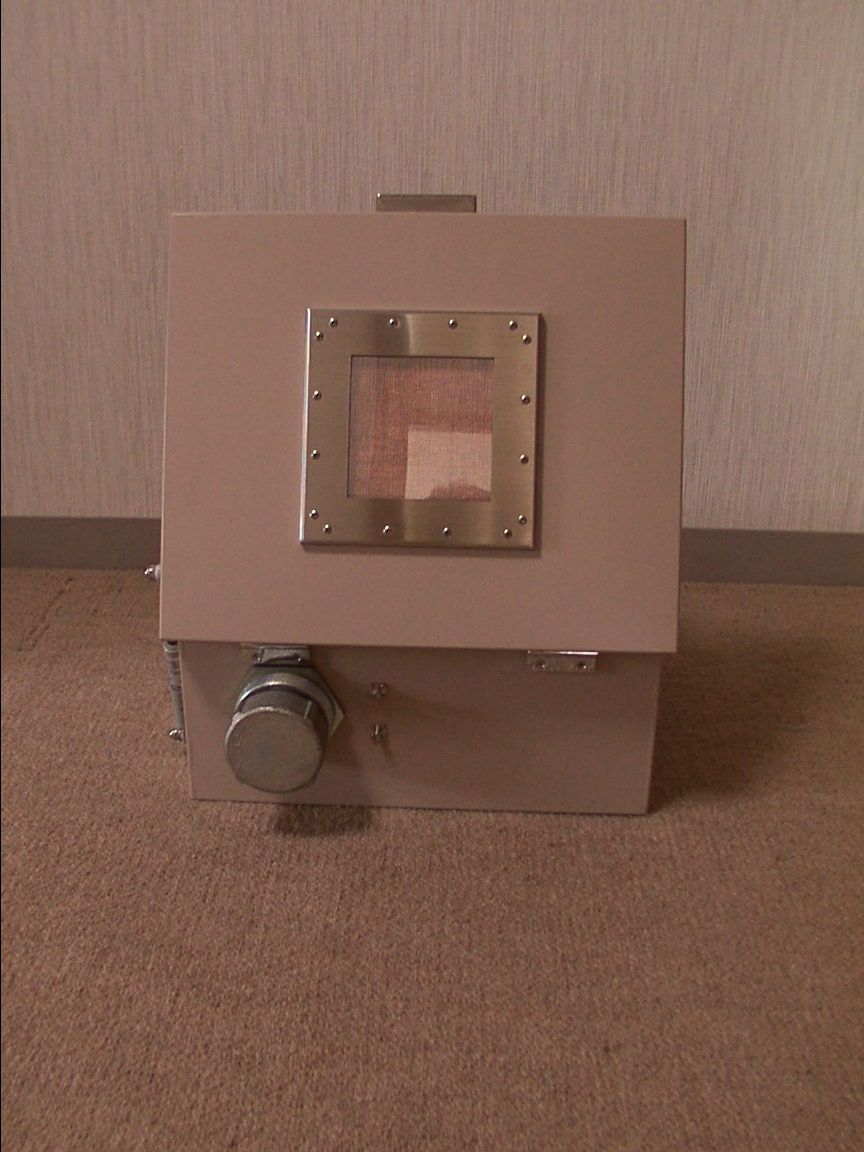

内部モニター窓付き シールド・ボックス006AF //電波吸収体、SMAコネクター付

仕様など,お問い合わせください。測定試験体により、各種サイズが可能です。

PDF fileで,内容確認できます。 006AFspec1.pdfpdf(13.4kb)

シールド・ボックス006AF

シールド・ボックスに、電波吸収体、シールド監視窓を取り付けております。
シールド性能/3GHz/-50dB以上/詳しくは、仕様確認ください。
標準価格 \450000.-
納期 20日
デモ機を準備しております。実際に製品を確認ください。

オプション
@シールド性能/-80dB迄(窓付きの場合は、-60dB迄
A周波数/最大10GHzまで、
B電源フィルター、コネクター数量、種類は、対応可能


高周波製品・各種アンテナ

シールド・ボックス、電波無響ボックスでの、高周波実験に、ご利用できます。   製造元:峰光電子(株)

アンテナ取り付け治具、内部監視窓、ターンテーブル(200oφ)、コネクター、高周波用ケーブルなどの、オプション対応も可能です。また、測定物に合わせたボックスの製作もおこないます。

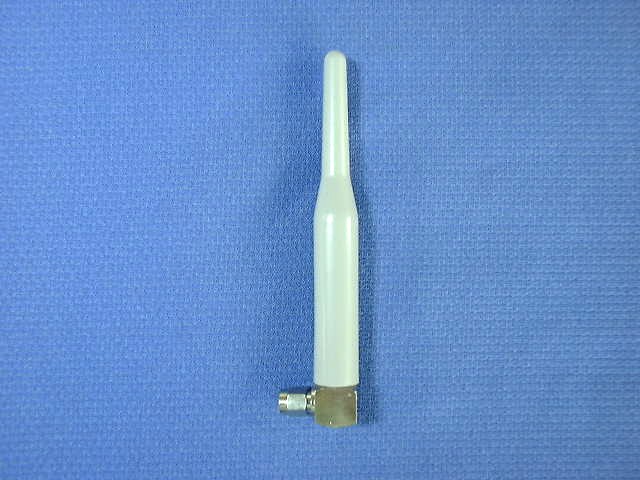

高周波アンテナ/各種

高周波アンテナ/各種ございます。
H5200LG・5.2GHz帯 ・利得2.14 dBi
