HOME >> 電波暗室 >> PCコントローラー付きポジショナ

測定用ポジショナ HQシリーズ

PCコントローラー付きポジショナ

実験室などでも使用可能な小型タイプ
オールインワンタイプ[PCコントローラー付き]

HQシリーズは、電波暗箱や小型電波暗室用途のマイクロ波測定用、ミリ波測定用ポジショナ(ターンテーブル(AZ)/エレベーション(EL))です。オールインワンタイプなので、ターンテーブルとコントロールソフトウェアを含めたトータルシステムです。
低価格要求にお応えするために専用ハードウェアコントローラを不要にしました。ポジショナの操作はパソコンの画面上で行えますので、同時にデータの解析も実施出来ます。使いやすさを追求して画期的なロープライスと作業時間の短縮化、効率化を実現しました。
COMコントロールとして自作の自動測定ソフトウェアなどからもご利用頂けます。

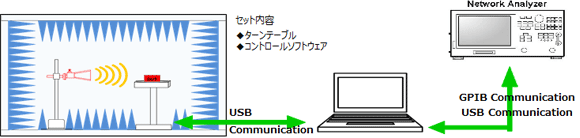

■システム例

HQ300(1軸アジマス)スタンダートモデル

HQ300仕様

本体寸法 (W)300mm×(D)300mm×(H)100mm
本体重量 約10s
テーブル寸法 直径300mm
回転台材質 アルミニウム
積載重量 30s(重心センター時)
テーブル回転数 毎分0.01〜10回転、分解能0.01で任意指定
駆動電源 DC24V
使用環境 屋内専用
回転範囲 ±1800度(高分解モード)、±15480(多回転モード)
表示分解能 0.01度(高分解能モード)、
0.1度(多回転モード)
基準点 起動時0度、任意リセット(機械原点なし)
回転速度 最大10rpm
加速・減速度  加速度または加速時間で任意設定(加速度/減速度は同一)
接続I/F USB1.1/2.0/3.0、メタルケーブルまたは光ファイバ
動作環境 Windows XP(SP2)/Vista/7/8/8.1/10 が動作するパーソナルコンピュタ
ActiveXサーバ
Telnetサーバ
・受信コマンド:
時計回り,反時計回り,目標まで回転,停止,
角度リセット,目標角度設定,回転速度設定,
終了
・送信ステータス:
現在の角度,回転中,上限リミット,下限リミット

■コントロール画面(PC画面)

HQ302(2軸AZ+EL)スタンダートモデル

HQ302仕様

回転台材質 アルミニウム、POM
積載重量 200g〜500g(重量に応じて設計します)
テーブル回転数 毎分0.01〜10回転、分解能0.01で任意指定
駆動電源 DC24V
使用環境 屋内専用
回転範囲 ±480度(高分解モード)
表示分解能 0.01度(高分解能モード)
基準点 起動時0度、任意リセット(機械原点なし)
回転速度 最大10rpm
加速・減速度  加速度または加速時間で任意設定(加速度/減速度は同一)
接続I/F USB1.1/2.0/3.0、メタルケーブルまたは光ファイバ
動作環境 Windows XP(SP2)/Vista/7/8/8.1/10 が動作するパーソナルコンピュタ
ActiveXサーバ
Telnetサーバ
・受信コマンド:
時計回り,反時計回り,目標まで回転,停止,
角度リセット,目標角度設定,回転速度設定,
終了
・送信ステータス:
現在の角度,回転中,上限リミット,下限リミット
制御 排他2軸

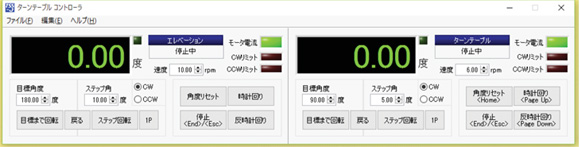

■コントロール画面(PC画面)

HQ303(1軸アジマス)スペシャルモデル

HQ303仕様 スペシャルモデル

本体寸法 テーブル直径は、任意の設定
本体重量 約10〜20s
テーブル寸法 直径300〜800mm
回転台材質 アルミニウム
積載重量 30s(重心センター時)
テーブル回転数 毎分0.01〜10回転、分解能0.01で任意指定
駆動電源 DC24V
使用環境 屋内専用
回転範囲 ±1800度(高分解モード)、±15480(多回転モード)
表示分解能 0.01度(高分解能モード)、
0.1度(多回転モード)
基準点 機械原点(機械原点を自動検出して角度0度にリセットします)
回転速度 最大10rpm
加速・減速度 加速度または加速時間で任意設定(加速度/減速度は同一)
接続I/F USB1.1/2.0/3.0、メタルケーブルまたは光ファイバ
動作環境 Windows XP(SP2)/Vista/7/8/8.1/10 が動作するパーソナルコンピュタ
ActiveXサーバ
Telnetサーバ
・受信コマンド:
時計回り,反時計回り,目標まで回転,停止,
角度リセット,目標角度設定,回転速度設定,
終了
・送信ステータス:
現在の角度,回転中,上限リミット,下限リミット
機能 非常停止スイッチ、ターンテーブル機械原点、アラーム検出付き
目標まで回転、停止、ステップ回転、1パルス駆動、
時計回り、反時計回り、目標角度設定、回転速度設定

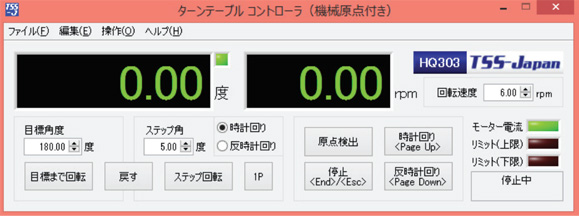

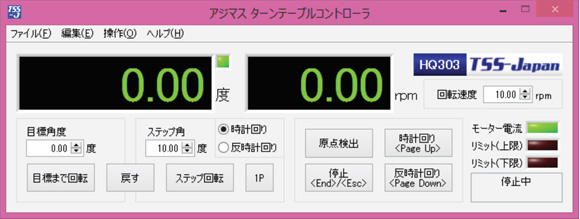

■コントロール画面(PC画面)

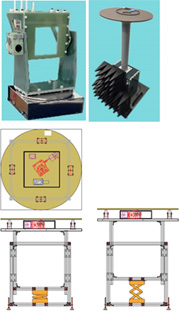

HQ303(2軸アジマス+エレベーション)スペシャルモデル

HQ303(2軸アジマス+エレベーション)仕様
スペシャルモデル

回転台材質 アルミニウム、POM
積載重量 200g〜500g(重量に応じて設計します)
テーブル回転数 毎分0.01〜10回転、分解能0.01で任意指定
駆動電源 DC24V
使用環境 屋内専用
回転範囲 ±1800度(高分解モード)、±15480(多回転モード)
表示分解能 0.01度(高分解能モード)、
0.1度(多回転モード)
基準点 機械原点(機械原点を自動検出して角度0度にリセットします)
回転速度 最大10rpm(アジマス)最大5rpm(エレベーション)
加速・減速度  加速度または加速時間で任意設定(加速度/減速度は同一)
接続I/F USB1.1/2.0/3.0、メタルケーブルまたは光ファイバ
動作環境 Windows XP(SP2)/Vista/7/8/8.1/10 が動作するパーソナルコンピュタ
ActiveXサーバ Telnetサーバ ・受信コマンド:
時計回り,反時計回り,目標まで回転,停止,
角度リセット,目標角度設定,回転速度設定,
終了
・送信ステータス:
現在の角度,回転中,上限リミット,下限リミット
制御 独立2軸
機能 非常停止スイッチ、アジマス、エレベーション機械原点付き、アラーム検出付き
目標まで回転、停止、ステップ回転、1パルス駆動、
時計回り、反時計回り、目標角度設定、回転速度設定

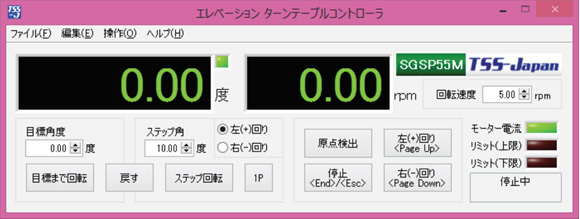

■コントロール画面(PC画面)
