HOME >> 電波暗室 >> 電波暗箱 TEM-cell

電波暗室

カスタムサイズ電波暗箱

電波暗箱を特注サイズを製作します。
フェライト・電波吸収体、ピラミッド電波吸収体などの選択可能です。

ポリウレタン、ポリスチレン、ポリプロピレン、ラバーコーティング及びフェライト等、吸収体の幅広い選択が可能。

ターンテーブル、測定ソフトウェア、アンテナ、アンテナ支持台オプション追加できます。



電波暗箱 TEM-cell

外形寸法 1680X1280X1280mm
使用電波吸収体 4インチピラミッド
オプションパネル RFコネクター、USB,D-SUB9pin
貫通パイプ
アンテナ回転機構 2個



大型 電波暗箱 K-15 (2.1m X1.58m X2.0m)
このサイズは、もはや電波暗室ともいえます。

特徴
1.パン工法なので、シールド部分は、完全不燃構造、更に、移設も可能
2.測定者が電波暗箱内に、入室の必要なし(測定誤差が少ない)
3.電波暗箱だから、移動が可能。
4.測定支援装置は、WL151,測定記録の為のPCカメラ(照明付)
5.電波暗箱だから、設置の手続き不要(組み立ては、3日間)

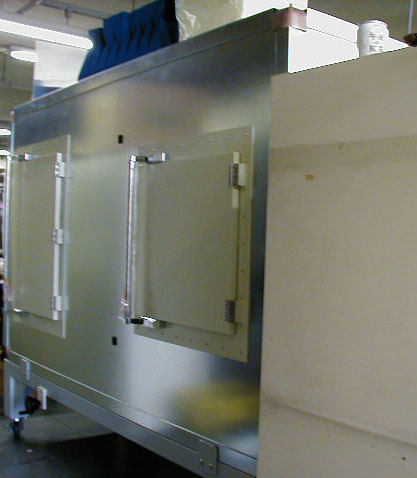

電波暗箱K-15

鋼板使用のパン工法/完全不燃
・ドアー2枚(大 小 各1枚)
・電波吸収体 8インチピラミッド(米国難燃性規格 NRL合致)
・コネクターモジュール 2枚
コネクターRF用/SMA 4個、PCカメラ及び照明電源用 USB 4個
・貫通パイプ 1本
・メンテナンス用 開口背面取り外し可能

ヨーロッパ・エマーソンアンドカミング社製 電波吸収体 8インチピラミッド特性は クリックください
電波吸収体の材料販売も、行なっております。

無線LAN用対応 マイクロウェーブ電波暗箱 K-09

実験用途/製造用途/測定アンテナまで幅広い測定が可能
寸法 1000[mm]X 610[mm] X 660[mm]
シールド性能は、400MHz〜3GHz −80dB
・使用電波吸収体は、4インチピラミッド
・WL151(測定支援装置)ターンテーブル、取り込みソフトもオプションで対応しております。



▲ ページ上へ

新製品 SB474F シールド・ボックス

外形寸法  670X475X365mm
内形寸法 570X420X320mm

構造 シールド・ボックス 内壁フェライト・タイル電波吸収体付
性能 −60dB /1500MHz、2400MHz
オプション 移動台車付

電波暗箱用 PCカメラ(CLA21)

電波暗箱、シールド・ボックス内での測定を確認したいと言う要望に、お応えしました。LEDランプが取り付いておりますから暗闇でもDUTを確認できます。TSSJが奨める測定環境のLAN化への対応です。
PCを利用しての、アジマステーブルのコントロール、データの取り込み、更に測定状況の監視、画像保存が可能になりました。1台のPCがスタンドアローンの測定補助ではなく、LAN環境の下では、多数のPC下で、測定状況、測定データの共有が可能です。

中央がカメラレンズ、回りは、LEDランプ
サイズ70X45X15o の薄型設計。

接続は、USB/プラグアンドプレイ
(専用 ドライバー付)
Tescomシールド・ボックスには、コネクターをUSB
の指定をお忘れなく!!!

▲ ページ上へ

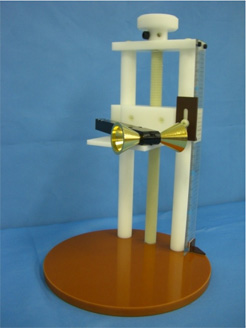

測定テーブル用 アンテナポジショナー

測定テーブル用 アンテナポジショナー

詳細情報

電波暗箱やディスクトップでの簡易測定用に、利用いただけます。上下方向では精密な位置出しが可能です

▲ ページ上へ

アンテナアダプター

アンテナアダプター

詳細情報

TSS JAPAN製アンテナのアダプターです。お手持ちのアンテナポジショナーでご利用できるように、カスタムオーダーを致します。

▲ ページ上へ

LEDライト付ウェブカメラ

LEDライト付ウェブカメラ

詳細情報

電波暗箱内での測定監視に利用できます。 USB接続ですので、パソコンでの映像取り込みも可能です。

▲ ページ上へ

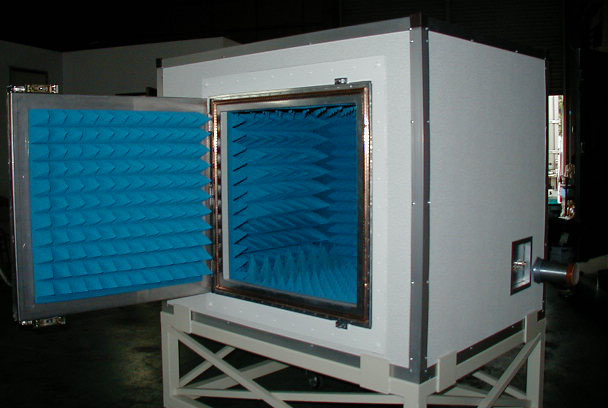

無線LAN用 電波暗箱 K-11

小型タイプ 無線ラン (2.4GHz〜6GHzまでの測定に対応しております)
電波暗室の代替に利用できます。(図面、仕様書を請求ください)

PDF fileで,内容確認できます。 006AFspec1.pdfpdf(13.3kb)

型名 K-11

K-11は、2.4GHz、5GHz用のLAN測定用電波暗箱です。
サイズ:1.2X1.0X1.0m(移動用台車付)
測定支援装置 ターンテーブル、アンテナ昇降機
アンテナパターン自動測定システム WL151システム

シールド性能 -60dB 電波吸収体は、高性能ピラミッドタイプ(8インチ厚み)です。周波数と電波吸収性能は、2GHz/at-30dB--6GHz/-45dB、10GHz/−50dBです。詳し井吸収性能は、電波吸収体ページを確認ください。
米国メーカーAEMI製ピラミッド吸収体を取り付けております。


▲ ページ上へ

格安電波暗箱 TEM-cell(電波特性の評価用)

電波暗箱の代替測定装置
(アンテナも取り付いていますから、測定機さえあれば、導入即、測定可能です)

WLAN, Module-Phoneの電波特性の測定用途に、暗箱・暗室で設置できない場合にデスクトップでの簡易評価ができます。コンパクトな測定器ですが、測定の再現性が優れておりますので、無線LAN機器の設計検討用に利用できます。

シールド・ボックスでは、電波特性の測定は困難です。かと言って、電波暗室を設置するスペースや、電波暗箱でも予算が足らない場合に効率的な運用をお奨めします。

具体的な使用方法
電波暗室などでgolden-unitの特性を確認し、相対値測定が簡便に行えます。海外では、1つの電波暗室を効率的な運用を行うため、設計者各自に、1台ずつのベンチサイド測定器として配備、運用をされております。予算的にも、時間的にも効率的な電波測定が可能です。

2007.11月リリース
PDFカタログで確認ください。
デモ機も準備しております。問い合わせください。

2013.1月リリース
TC-5060A / BおよびTC-5062A。TC-5062Aは、生産中止します。
新しいモデルは、TC-5062C(手動開閉タイプ)とTC-5063C(自動開閉タイプ)となります。

6GHz対応テムセル
TC-5062C(手動開閉タイプ)とTC-5063C(自動開閉タイプ)

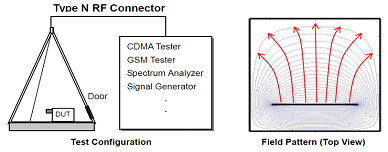

外部からの信号で、内部に一様の相関の取れたテストフィールド(電磁界)を実現する事により、テムセル内部の小型機器より放出される放射電界を検出すること ができます。シールドルームの様な設備は必要なく、この独特なデザインにより、効率的に再現性の高い正確な測定を行うことができます。

6GHz対応テムセル
TC-5062C(手動開閉タイプ)
6GHz対応テムセル
C-5063C(自動開閉タイプ)

6GHz対応テムセル TC-5063C(自動開閉タイプ)

使用用途
格安電波暗箱として利用可能。
キーレスエントリー、
RFID,携帯端末、
データ送信用カード類の電波感度測定用途、
アンテナ電界測定用途

シールド・ボックスでは、電波特性の測定は困難です。かと言って、電波暗室を設置するスペースや、電波暗箱でも予算が足らない場合に効率的な運用をお奨めします。


なぜ格安電波暗箱なのか。
アンテナも内蔵されている。余分なケーブルも不要。測定値のばらつきが少ない。
電波暗箱の半分以下の設置スペース。技術者のディスクスペースに設置できます。

実績
既に500台以上の出荷。電波暗室や、電波暗箱を所有のメーカーでは、技術者1人1人に、ベンチサイドのRF測定設備として準備しており、精密測定に本格的な電波暗室測定という利用で、社内の効果的な設備利用が可能です。TEM cell/TC5060シリーズは、EMC用途ではなく、RF測定技術者がアンテナ感度、電界測定用途に利用しております。

TCシリーズは、DUTのコントロール用にD-SUB25pin(USBコネクターへ変換可能)、SMAコネクターが取り付いております。

無線LAN用 電波暗測定箱

K-12 十分な測定距離が可能です。(図面、仕様書を請求ください)
新製品 3周波対応アンテナ(2.4GHz、5.2GHz、5.8GHz)の利用で、測定が迅速になります。


K-12は、08GHz、2.4GHz、5GHzなどのアンテナ測定用電波暗箱です。
サイズ:外寸2.0X1.0X1.0m(移動用台車付)/電波吸収体内寸1.6X0.8X0.8m

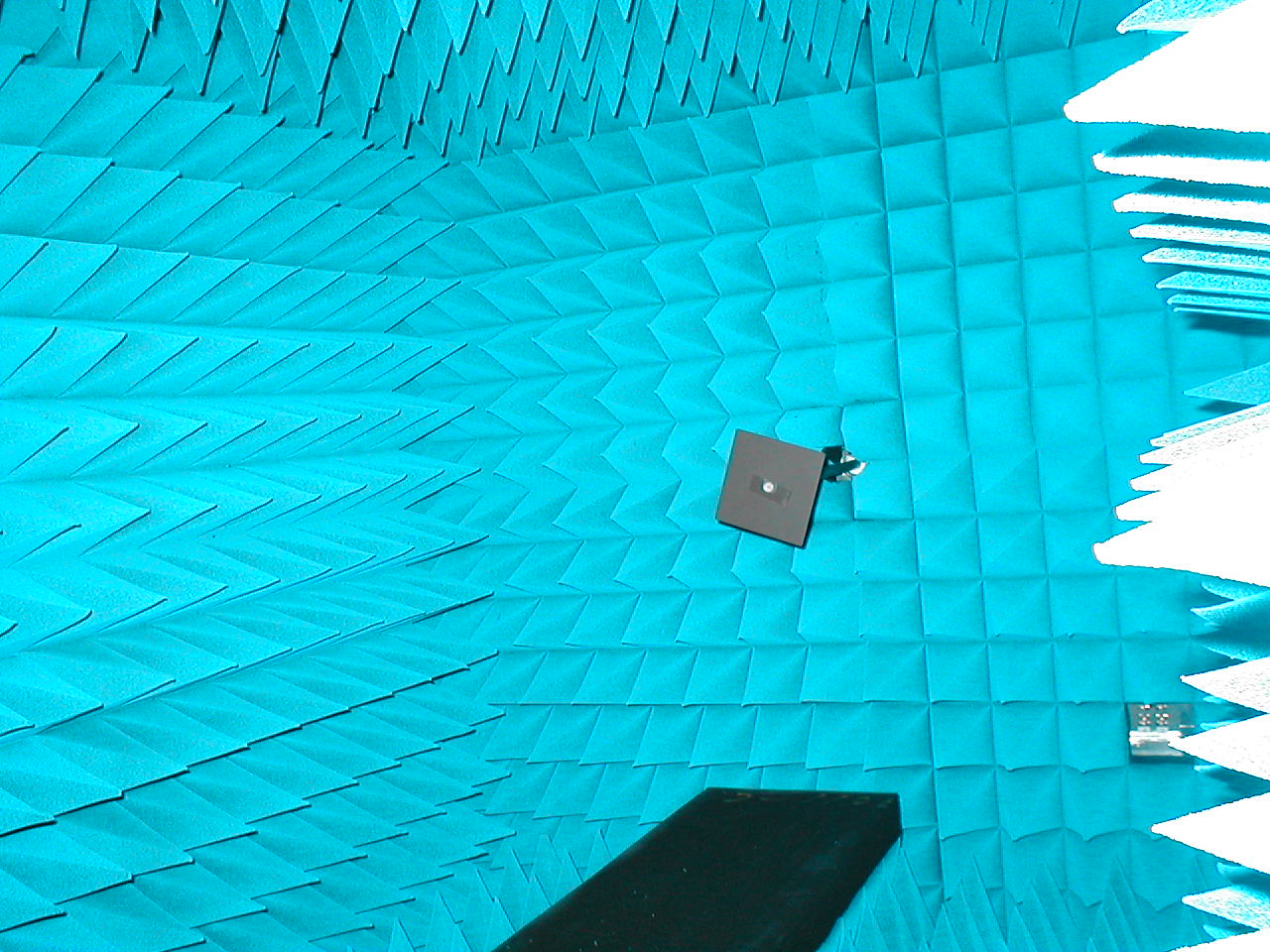

K-12内部/アンテナ回転機構
シールド性能 -60dB
電波吸収体は、高性能ピラミッドタイプ(8インチ厚み)です。
周波数と電波吸収性能は、2GHz/at -30dB--6GHz/-45dB、10GHz/−50dBです。

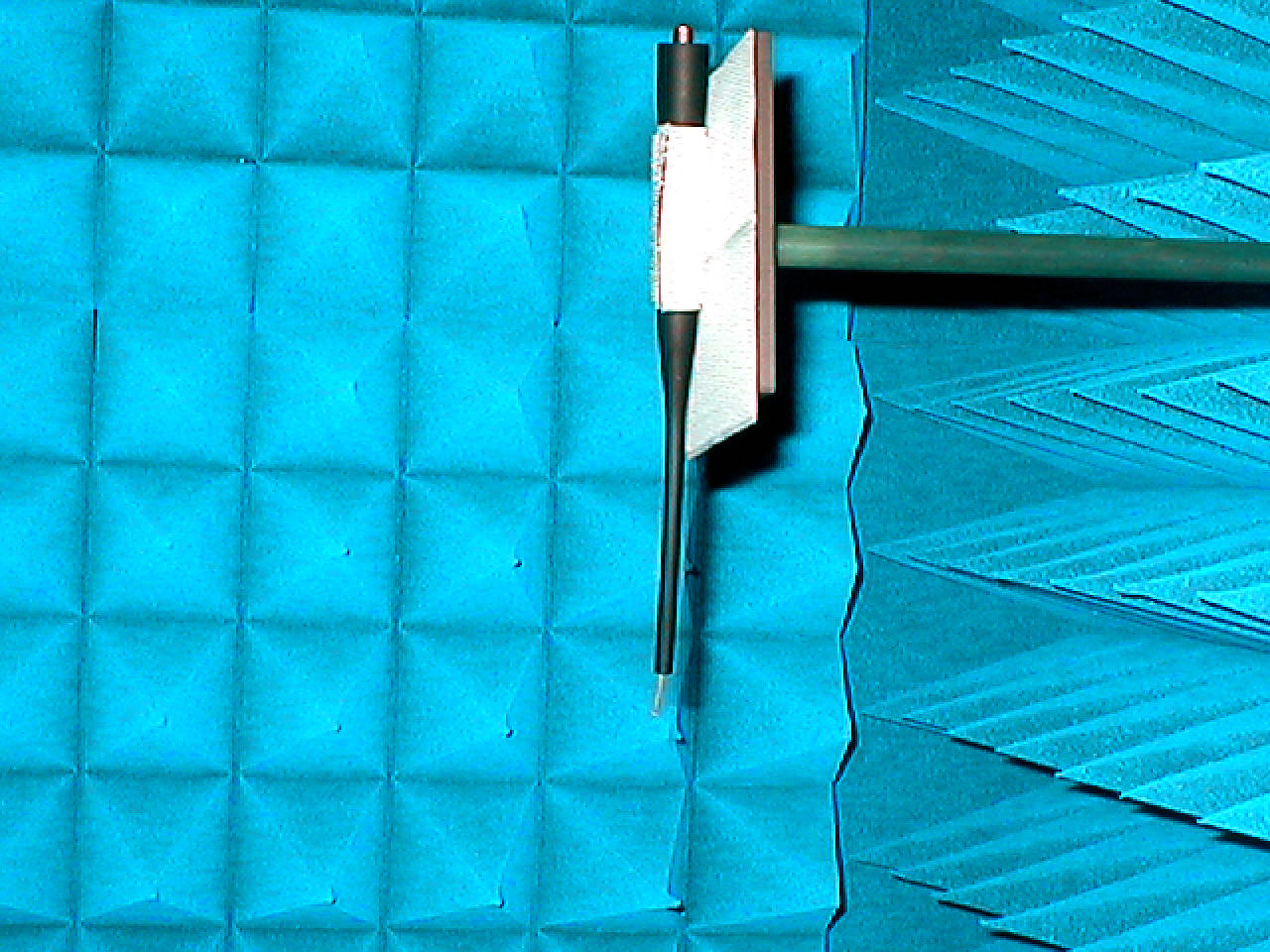

アンテナ回転機構に、直線アンテナを取り付け中。
アンテナが軽量小型な為、取り扱いが簡単です。
手動アンテナポールWL151T1の対応も可能です。

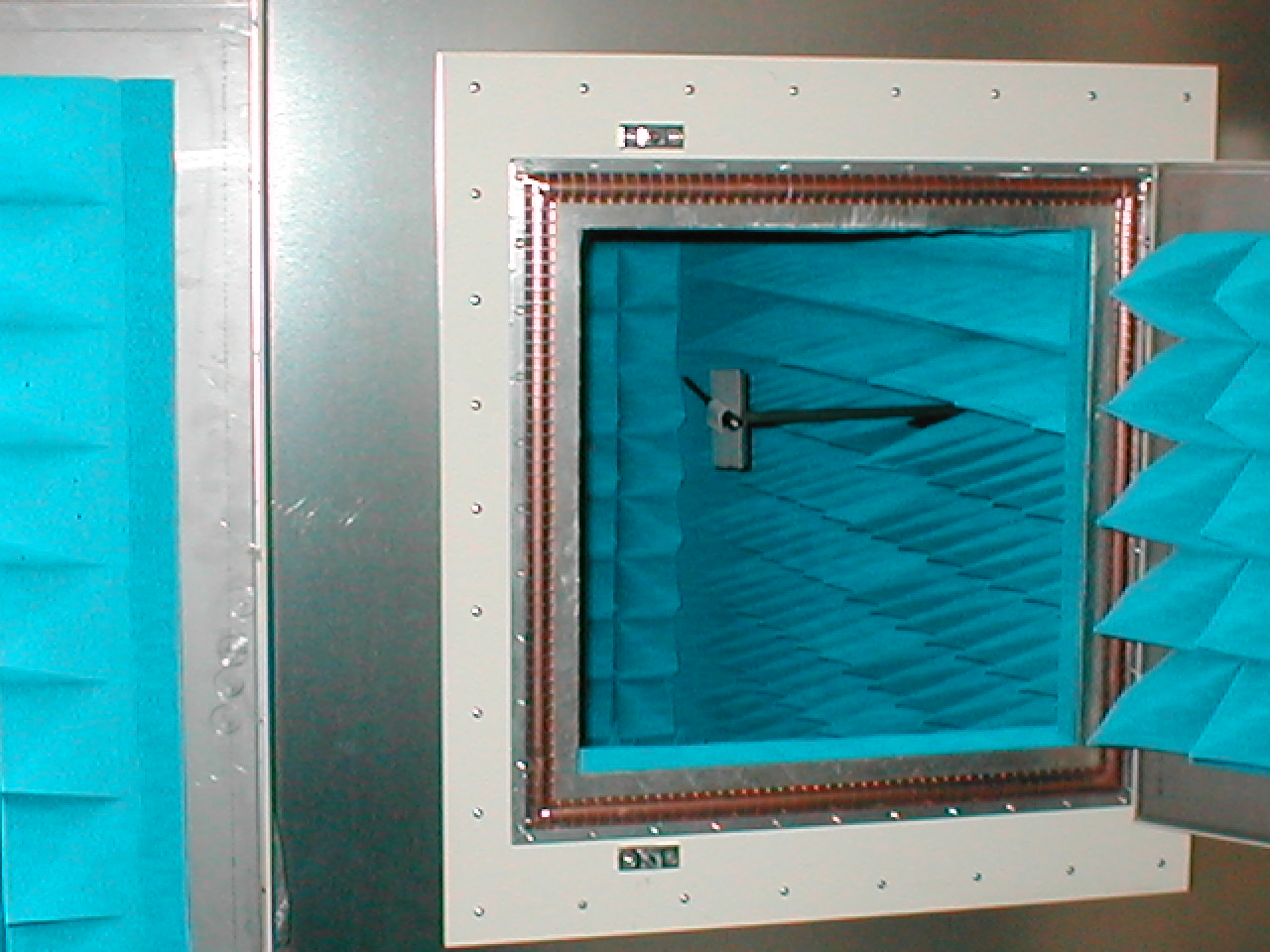

アンテナ取替え用の小ドアー
(400X400o)

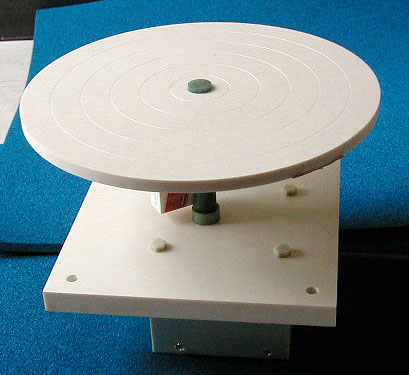

手動タイプ/ターンテーブル(手動、電動対応可能)−−駆動部の厚み120ミリです。
軸比測定用のアンテナ回転機構、ロータリー・コネクターのオプションも対応可能です。
アンテナパターン自動測定システム WL151システム
 (ターンテーブル、ドライバー、ネットアナ取り込みソフト)
