HOME >> 電波暗室 >> 電波暗室 FRANKONIA社製

電波暗室

電波暗室 FRANKONIA社製

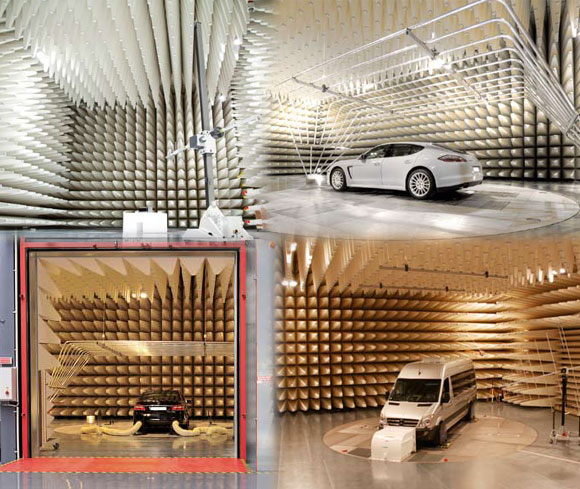

ヨーロッパ最大の電波暗室メーカーであるフランコニア社は、EMC用途の電波暗室を数多く手がけております。特に、自動車用途では、ベンツ、BMW、フォルクスワーゲンなど電波暗室だけにとどまらず、アンテナや、測定システム迄をカスタム仕様に設置施工しております。以下の各種電波暗室は、1m、3m、10m法の基本的タイプです。
ユーザー様の御要望にあわせて、対応いたします。
フランコニア製電波暗室は、ヨーロッパ風の風格で、明るく、シックなデザインで仕上げております。更に、不燃性と優れた性能を保証しております。
PDFファイルを、ダウンロードして、性能を御確認ください。

frankonia


Standard Anechoic Chambers

Ultra Compact Chamber -UCCfor 1.0m Measuring Distance

フランコニア電波暗室の日本での実績のご紹介です。
1m法の測定が可能なコンパクトなサイズで、さらに、価格も1350万円という手ごろな価格です。ドイツの自動車部品メーカーでは、一挙に23基のUCCを導入して、迅速で全社を挙げての強力な開発を進めております。
このUCC電波暗室に、フランコニアのアンテナ、レシーバなどシステムでの提案も可能です。

  • 天井部分のネット フェライト落下の安全対策

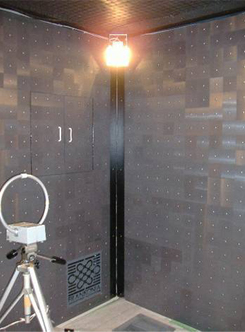

  • 電波暗室内部 内部扉も全面フェライト貼り付け 仕上げがきれいです
  • コネクターパネル 内部
  • 電波暗室 外部扉
  • 電波暗室コーナー部分
  • フランコニア特注 空調ダクト口
  • 電波暗室内部 フェライト電波吸収体取り付け部とピラミッド電波吸収体部分
  • Ultra Compact Chamber 外部
COMPACT HYBRID CHAMBER - CHCCompact anechoic chamber for 3.0m measuring distance
Automotive Component Testing Chamber - ACTCAnechoic chamber for testing of automotivecomponents
AUTOMOTIVE VEHICLE TESTING CHAMBER - AVTCAnechoic chamber for vehicle testing
MIL COMPACT HYBRID CHAMBER MIL CHCAnechoic chamber for testing acc. to MIL-STD 461E
SEMI ANECHOIC CHAMBER SAC-3/-5 PlusAnechoic Chamber for emission measurements acc. to EN 55022/CISPR 22 class B and immunity
tests acc. to IEC/EN 61000-4-3
FULLY ANECHOIC CHAMBER FAC-3 / FAC-5
ANECHOIC CHAMBERS FOR 10.0m MEASURING DISTANCESAC 10


1. FRANKONIAについて

・ヨーロッパで多くの実績、シェア
・傘下にSIDT(フランスのEMCマーケットリーダ)
・金属製のパネル、耐火特性の優れた吸収体による火災の起きにくい製品群
・審査の厳しいドイツにて、電磁波吸収体が防火等級を取得

■納入実績については、こちらをご覧ください。


2. 電波暗室

パン・パネル工法に基づいたシールドルームにより、不燃性を実現。吸収体も不燃性であるため、火災の心配がありません。
また、標準化されたパーツを用いることにより、後でパーツのみの交換も可能です。シールドパネルは短距離(75mm)間隔でネジ締めされるため、安定性・長い間のシールド減衰を得ることが出来ます。

■2.1 小型電波暗室 CHC (7,200mm×4,200mm×3,300mm[L×W×H])

フェライト吸収体とハイブリッド吸収体により、30MHzから18GHzの範囲の計測が行えます。
EN/IEC 61000-4-3に従った3m法イミュニティテストに最適です。

■2.2 3m法電波暗室 SAC-3 (9,680mm×6,380mm×6,000mm[L×W×H])

規格EN/IEC 61000-4-3に従ったイミュニティテスト、EN 55022Bに従ったエミッション計測が行えます。
3m法のテストにご利用ください。

■2.3 FRANKONIA 10m法電波暗室

要求により仕様が決定することが出来ます。お望みの電波暗室を実現することが可能です。

■2.4 マイクロ波小型電波暗室OTA (SY)

大規模な電波暗室を設置せずに携帯電話など高周波製品の3次元放射RF性能テストを行うことが出来ます。
  • 高いシールド性能
  • 小部屋に設置可能
  • 短工期

3. 電波吸収体

FRANKONIA製電磁波吸収体各種です。
FRANKONIAは防火等級 DIN 4102 A2をクリアする吸収体を作成する唯一の世界規模の製造会社です。

製品名

画像 周波数
FrankoSorb Fシリーズ 30MHz〜2GHz
FrankoSorb RFシリーズ ≧80MHz
FrankoSorb PFシリーズ ≧80MHz
FrankoSorb Hシリーズ、HFシリーズ 30MHz〜20GHz

(小部屋の場合)
