FTMTurntable Systenms


EMC暗室用ターンテーブル 及び モバイルタイプ

Frankoniaは、規格に適合した標準品だけでなく、多用途に対応する幅広い位置決めデバイスを提供しています。
自社R&D部門によって設計開発されたターンテーブルシステムやアンテナマストです。

Frankoniaは、最新のEMC規格要求を尊重し、最高の品質と技術の基準は何かを常に考え、設計開発を行っています。

【特長】

EMCの試験環境に適合した、様々なサイズのターンテーブル及び、ご希望に合わせたカスタム品を提供します。

耐荷重500s/u(標準*)のアクセスフロアの高さに合わせて、段差なくターンテーブルを設置します。

導電性接地リングにより、暗室のグランドプレーンと確実に接触します。

ターンテーブルシリーズFTMのコントローラーFC06.1により、IEEE 488.2(GPIB)コマンドを使用して制御します。

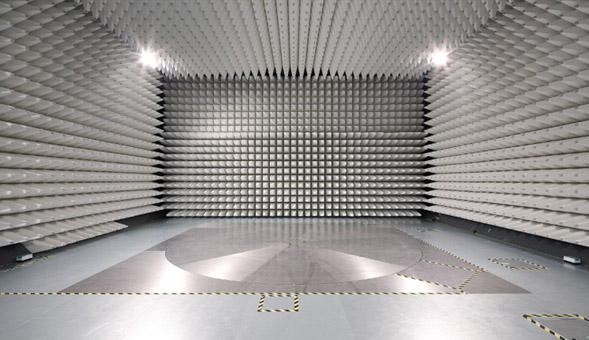

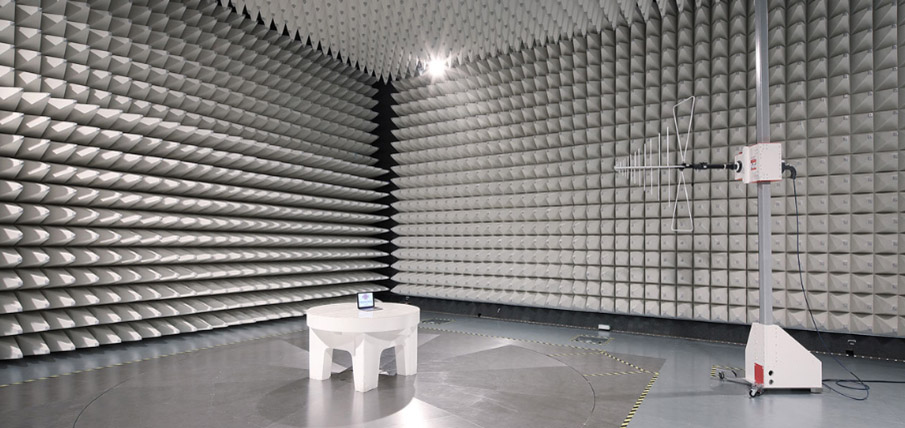

EMC暗室用

【仕様】

サイズ ø1,2m〜ø11,0m
耐荷重 500kg〜最大70t
オプション 電力及びデータ接続用スリップリング

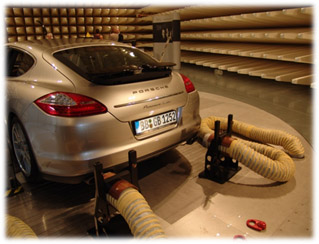

800°Cまでの固定排気システムまたは回転排気システム
防水対策及びEUT給水
回転下部への装置追加
カスタム対応 構成、サイズ、EUT重量に制限なし
型式 FTM 3-2 FTM 4-5 FTM 5-10 FTM 6-10 FTM A-B
サイズ 3 m 4 m 5 m 6 m A m
最大許容荷重 2t 5t 10t 10t B t

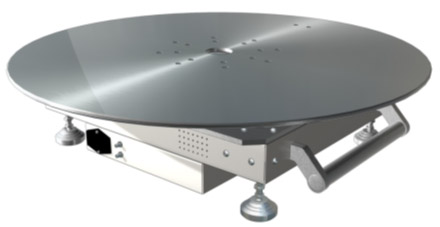

モバイルタイプ

  • FTM 0.6-0.2
  • FTM 0.8-0.2

【仕様】

サイズ ø0,6m / ø0,8m
耐荷重 200kg
高さ 190mm
カバートップ 8oアルミニウム
回転速度 0.5 rpm - 3 rpm, 30段階に調整可能
回転範囲 +200 ° / -200 °
回転精度 0.1 °
分解能 0.1 °
消費電流 1.88A
電圧 230 V / AC, 50/60 Hz
動作温度範囲 10 °C 〜 +40 °C
インターフェース GRIP IEEE 488.2
コントロールケーブル Optical fiber cable
