HOME >> 電波暗室 >> 電波暗箱 TSD-MUシリーズ 大型タイプ

電波暗室

電波暗箱 TSD-MUシリーズ 大型タイプ

好きなサイズに変更可能 拡張、分解
簡単設置 専用設置場所は、不要(簡単移動)

簡単・拡張・分解・収納/ユニット電波暗箱『TSD-MUシリーズ』は、標準サイズのパネルを組み合わせることにより、様々なサイズに電波暗箱をカスタマイズできます。
 仮組みをした状態で現地組み立てできますので、最大1日で電波暗箱を設置できます。
組合せ自由なので、高さ、幅も拡張できます。設置場所を選びません。

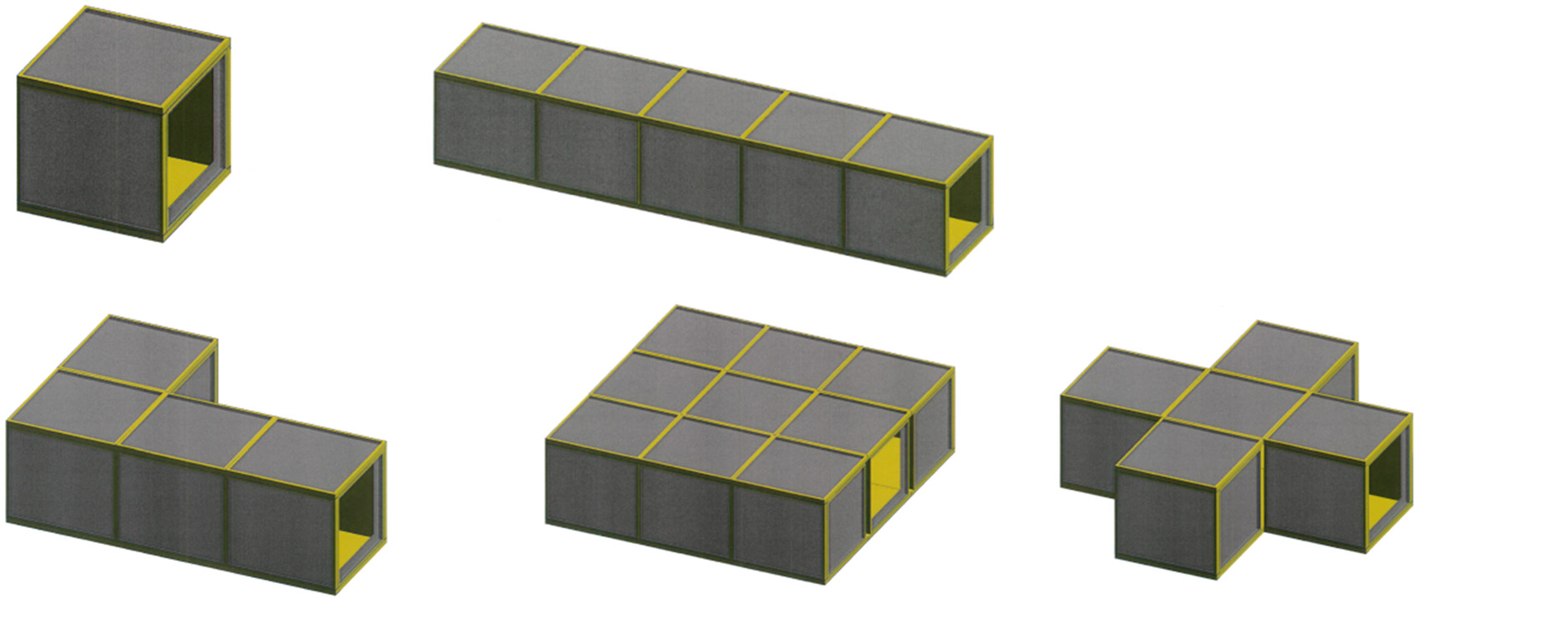

基本ユニット

長い測定距離を確保するロングタイプ

異なる測定距離を確保する
2-way コーナータイプ

大型タイプ

2方向からの測定を可能にする
2-way クロスタイプ

項  目 仕  様
サイズ(mm) W1000〜 X D1000〜 X H1000〜
*小さいサイズも対応可 ご希望のサイズに合わせてカスタマイズします。
W1500〜 X D1500〜 X H1500〜
*小さいサイズも対応可 ご希望のサイズに合わせてカスタマイズします。
対応周波数 800MHz〜110GHz
電波反射性能 20dB以上@1GHz以上    30dB以上@3GHz以上
シールド性能 80dB以上@2.4GHz以上  (シールドウィンドウ部分60dB以上)
I/Oパネル(オプション) 2×N/2×SMA/2×USB(ターンテーブル制御用)
ポジショナ(オプション) 1軸ポジショナ(アジマス)、2軸ポジショナ(アジマス+エレベーション)

6面電波吸収体が貼ってあります。
2GHz帯で30dB減衰する電波吸収体を6面取り付けています。内部の反射を少なく出来ます。

ミリ波帯 電波吸収体も取り付け出来ます。
18GHz-110GHz対応

短辺両側にドアが付いています。送信側と受信側それぞれで簡単にセットアップができます。
900×900mmの大きなドアなので、大きな試験物の出し入れも楽ちんです。

外部から内部が見えるようにシールドウィンドウが付いています。
シールドウィンドウから内部を見えます。

シールドウィンドウ用バイザー
部屋の照明・直射日光などの光の映り込みを防ぐので、内部がとても見やすいです。

シールドグローブ
シールドグローブによって、試験中の調整、トラブルの解決など直接操作が行えます。

LEDライト
作業エリアは、LEDライトで照らされていて明るいです。

キャスター
移動可能です。専用の設置場所は、必要ありません。

こんなお客様にオススメです。

メリット1 短時間で設置、簡単作業

簡単
設置

電波暗箱の組立は、人力で簡単に、短時間でできます。
事前に電波吸収体などのパーツを取り付けた状態で搬入しますので、現場作業は簡単なボルトを締めのみです。

メリット2 高い自由度、汎用性

自由

電波暗箱本体は、パネル組立式なのでサイズを大きくしたり、小さくしたりできます。
使用しない時は、分解して収納することも出来ます。また、内部の電波吸収体を交換することで様々な試験にも対応します。

メリット3 省コスト、簡単に

効率

電波暗室に比べ、安価に、簡易的に再現性のある測定ができます。架台付きなので容易に移動が出来、 専用設置スペースの必要がありません。
本試験の事前測定がオフィス内で簡易的に出来るので、スピーディーな開発が可能になります。

各種コネクタを搭載できます。
