AVTCAutomotive Vehicle Testing Chamber
車両及び車載部品評価用電波暗室
- 【対応規格】
-
- Emission（EMI）
-
- CISPR 16-1-4 and ANSI C63.4, full compliant
- Deviation NSA ±3,5 dB (30 MHz to 1 GHz)
- Deviation SVSWR +5,5 dB (1 GHz to 18 GHz)
- CISPR 25 Ed.4 and CISPR 12, full compliant
- Deviation FU 0 dB/+6 dB at 75 % of 16 measuring points
- ・CISPR 11
- ・CISPR 12
- ・CISPR 14
- ・CISPR 15
- ・CISPR 32
- ・MIL-STD 461
- Immunity（EMS）
- IEC/EN 61000-4-3, full compliant
- Deviation FU 0 dB/+6 dB at 75 % of 16 measuring points
(26/ 80 MHz to 18 GHz) - ・ISO 11451
- ・ISO 11452
- ・MIL-STD 461
- ・RS 101, RS102, RS103
- ECE R10.5 (ダイナモメーター設置時）
- Test Volume φ3.0m
- 測定距離 10,0m
【特長】

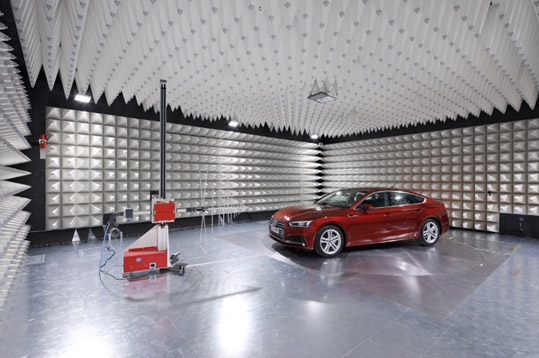

AVTCは、車両及び車載部品用電波暗室で、測定距離が3,0mの時に、o3,0mのクワイエットゾーン（QZ）を確保します。
車両及び車両部品以外にも、商業用製品のエミッションおよびイミュニティ試験が可能です。
AVTC-L及びAVTC-XLは、AVTCの拡張バージョンで、測定距離3,0ｍと5,0mにおいて、ø3,0mのクワイエットゾーン（QZ）が確保できます。
【仕様】
| 電波暗室製品名 | AVTC | AVTC-L | AVTC-XL |
|---|---|---|---|
| 外形寸法（LxWxH） | 11.480 x 9.380 x 6.000 mm | 14.780 x 11.480 x 6.300 mm | 16.280 x 12.680 x 6.300 mm |
| クワイエットゾーン@3,0 m | ø3,0 m | ø3,0 m | ø3,0 m |
| クワイエットゾーン@5,0 m | n/a | ø3,0 m | ø5,0 m |
| ターンテーブル | ø5,0 m | ø6,0 m | ø6,7 m dynamometer |
| 耐荷重 | 最大30,0トン （ご希望に合わせてカスタマイズ可能） | ||
| 周波数範囲 | 9 kHz/ 26 MHz to 18 GHz (40 GHz対応可：オプション) | ||
