HOME >> 電波シールドボックス総合 >> TC-5910D

tc-5910d


軽量小型でもシールド性能・耐久性は抜群。本格的な試験用途に適したモデルです。

ハンドプレス開閉シリーズ
手動開閉タイプ電波シールドボックス

TC-5910Dの写真

型番 : TC-5910D
外形寸法: 207(W) x 424(D) x 170(H) [mm]
内形寸法: 130(W) x 235(D) x 138(H) [mm]
重量 Total: 5Kg
シールド性能:
>80dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

主な特長
①開閉が簡単なワンハンドルモデルです。
②専用フィクスチャー搭載可能です。
③専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
④豊富なアンテナを取り揃えております。
⑤バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑥シリアルナンバー管理で、サポートも万全です。
⑦メンテナンス性にも優れており、長期間の使用が可能です。
⑧大変お買い得なオールインワンモデルも準備しております。

TC-5910D バックインターフェースパネル
<例>

M591023Aの写真

型番:M591023A
Data Interface Module
N(f) outside and SMA(f) inside
2×USB2.0

M591034Aの写真

型番:M591034A
Data Interface Module
N(f) outside and SMA(f) inside
2×USB2.0
DB9 1000pF Pi filte

M591036Aの写真

型番:M591036A
Data Interface Module
USB2.0
SMA(f) outside and SMA(f) inside
DB9 1000pF Pi filte
DB25 1000pF Pi filte
Banana Jack type DC power adapter

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラ
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング(放射電力、受信レベル測定)を行うことが出来ます。

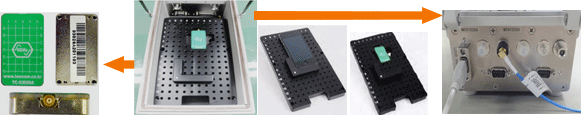

<アンテナカップラ+専用フィクスチャ 使用イメージ>

アンテナカップラ TC-93026A
800MHz-6GHz
広帯域にこの1台で対応

TC-5910D用フィクスチャー
F59105A 140Wx210Dx11H mm
ガイドの移動で位置決めが簡単

I/Oパネル
SMAコネクタ・USBコネクタ
その他各種対応

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

RF Antenna Coupler アンテナカップラ
80MHz〜6GHz対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
