HOME　>>　電波シールドボックス総合　>>　TC-5922BP

TC-5922BP


エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応

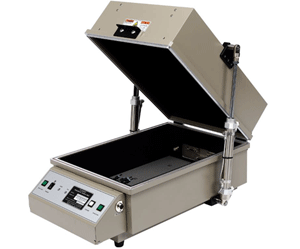

TC-5922BPの写真

フィクスチャー操作ボタン（標準装備）の写真

型番 : TC-5922BP
内形寸法: 296(W) x 435(D) x 238(H) [mm]
外形寸法: 417(W) x 601(D) x 332(H) [mm]
重量 Total: 25Kg
シールド性能:
>70dB 100〜2000MHz
>70dB 2000〜3000MHz
>60dB 3000〜6000MHz

主な特長
①6GHzまでの製品に対応するシールド性能を保持しております。
②ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③合格/不合格確認用の赤と緑のLEDがついてます。
④データ用ポートと電源ライン用にフィルターを搭載しております。

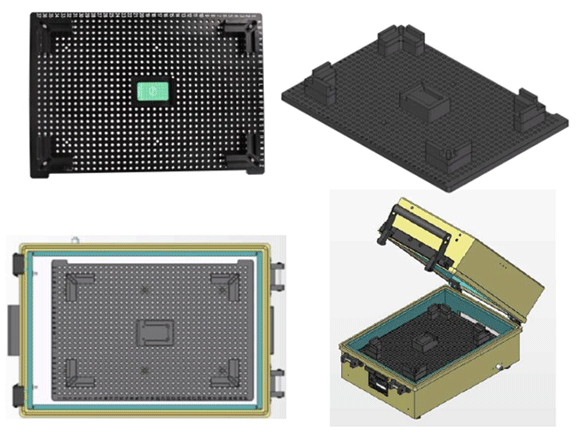

⑤専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
⑥RS232-Cによるリモート操作が行えます。
⑦テストニーズに合わせてカスタムフィクスチャーを製作します。
⑧バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑨シリアルナンバー管理で、サポートも万全です。
⑩メンテナンス性にも優れており、長期間の使用が可能です。

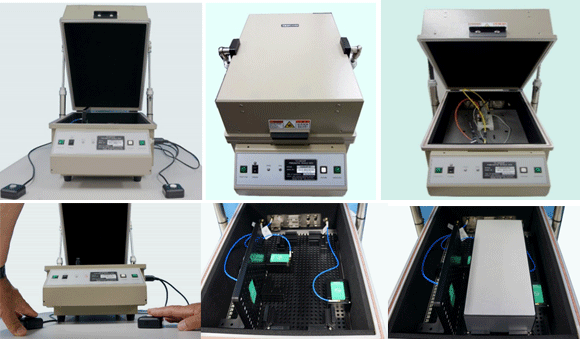

使用方法です。


ポータブルスピーカーも入ります。

TC-5922AP　バックインターフェースパネル
＜例＞

Data Interface Module
N(f) outside and SMA(f) inside
USB2.0
DB9 1000pF Pi filte
DB25 1000pF Pi filte

Data Interface Module
USB2.0
4×N(f) outside and N(f) inside
4×RJ-45
AC Power Adaptor

Data Interface Module
DB37 1000pF Pi filte
6×SMA(f) outside and SMA(f) inside
2×USB3.0

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

<アンテナカップラ+専用フィクスチャ　使用イメージ>

アンテナカップラ
700MHz-3GHz
の広帯域にこの1台で対応

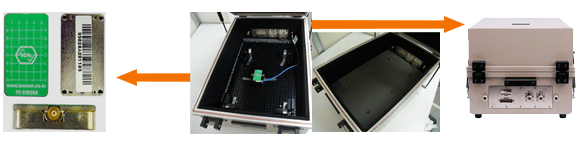

TC-5915A用フィクスチャー
ガイドの移動で位置決めが簡単

I/Oパネル
SMAコネクタ・USBコネクタ
その他各種対応

F59222A
TC-93026A　800MHz-6GHz
サイズ　W280×D390×52mm

専用のアンテナカップラ・位置決めフィクスチャの併用で測定の信頼度を高めます

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
