エアーアシスト開閉機能付き電波シールドボックス（押しボタン開閉/PCからリモート操作）
毎日、シールドボックスの開閉作業を行う作業者の負担がエアーアシストによる押しボタン開閉により大幅に 軽減します。
手作業に比べ、PCからの自動開閉により測定スピードが向上します。

エアーアシスト開閉シリーズ
♦エアーシリンダー制御（手動開閉　押しボタン/PCからリモート操作）
♦専用フィクスチャーを介してインターフェースの装着・脱着がパソコンで操作可能
♦100万回開閉長寿命でフィクスチャーのカスタムも対応

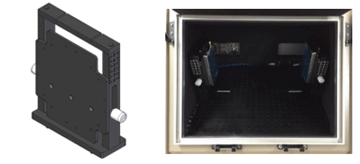

TC-5972DPの写真

TC-5972DPの写真

型番 : TC-5972DP
内形寸法: 445(W) x 450(D) x 338(H) [mm]
外形寸法: 582(W) x 661(D) x 451(H) [mm]
重量 Total: 32Kg
シールド性能:
> 70dB 100〜2000MHz
> 70dB 2000〜3000MHz
> 60dB 3000〜6000MHz

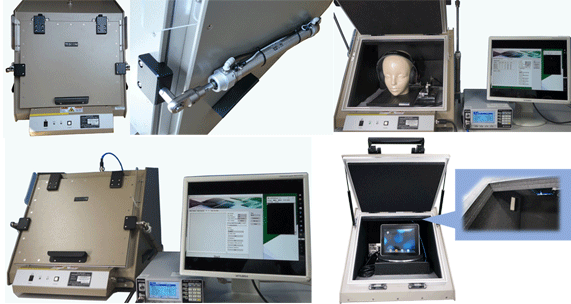

PCからのリモート操作、押しボタン操作の画像

主な特長
① 6GHzまでの製品に対応するシールド性能を保持しております。
② ドア開閉とテスト用フィクスチャーをエアーで制御しPCにてコントロールできます。
③ 合格/不合格確認用の赤と緑のLEDがついてます。
④ データ用ポートと電源ライン用にフィルターを搭載しております。

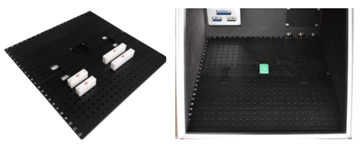

⑤ 専用フィクスチャ―は、最適な位置に固定可能なユニーバーサルフィクスチャーです。
⑥ RS232-Cによるリモート操作が行えます。
⑦ テストニーズに合わせてカスタムフィクスチャーを製作します。
⑧ バックインターフェースパネルを取り替えることで、複数テストに対応します。
⑨ シリアルナンバー管理で、サポートも万全です。
⑩メンテナンス性にも優れており、長期間の使用が可能です。

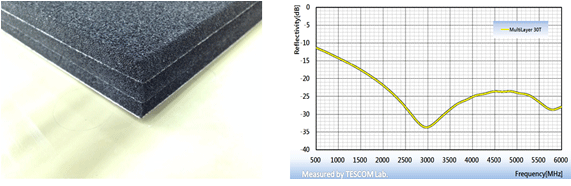

500MHz〜6GHz帯までをカバーした複層式高性能電波吸収体を搭載。
広帯域でのアンテナ放射試験に対応します。

TC-5972DP　バックインターフェースパネル
＜例＞

M5970C03A
Data Interface Module
RJ-45
N(f) outside and SMA(f) inside
DB25 1000pF Pi filte

M5970C04A
Data Interface Module
N(f) outside and SMA(f) inside
USB2.0
DB25 1000pF Pi filte

M5970C08A
Data Interface Module
USB2.0

クーリング　ファン

  • C5970D-2017A：Outiet

    C5970D-2018A：Iniet

自由に選択できるカスタムパネル

試験に合わせてコネクタの種類、個数をカスタマイズできます。 100種類以上のインターフェースパネルを取り揃えております。

各種コネクタをシールドボックスへ搭載可能です。 お問合せの際に、必要なコネクタの種類、個数をお申し付け下さい。

>>詳細はこちら

RF Test Options

RF COUPLERS アンテナカップラ

アンテナカップラを
シールドボックス内部に設置すれば、デバイスの内蔵アンテナに無線接続し、送受信試験 エアカップリング（放射電力、受信レベル測定）を行うことが出来ます。

専用のアンテナカップラの併用により、ファーフィールドの測定ができるモデルです。
800MHz-6GHz の広帯域に対応します。

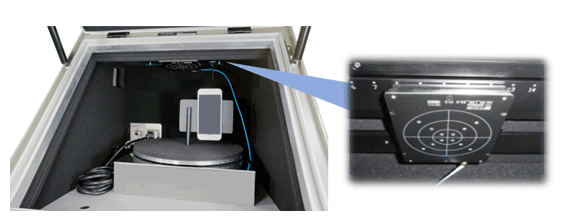

　また、アンテナカップラはフィクスチャを用い天井面に設置することができますので、
内部空間におけるアンテナの占有感がなく、ボックス内部の自由度が広がります。

電波シールドボックス専用のアンテナカップラ

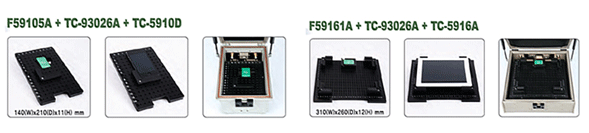

位置決めフィクスチャの併用で測定の信頼度を高めます

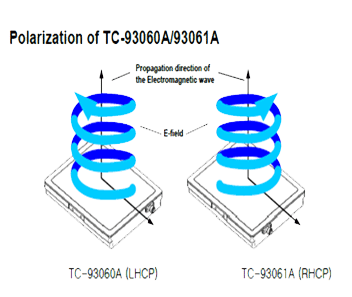

polarization of TC-93060A/TC-93061A

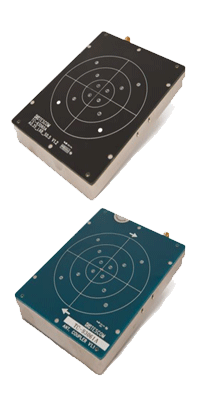

型番 : TC-93060A(LHCP)
型番：TC-93061A(RHCP)
周波数レンジ：800-6GHz
VSWR：Better than1：2.2(Typ 1.8)
RFコネクター ： SMA
サイズ(mm) ： 106×130×15.6(H)

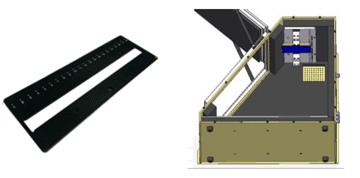

  • 型番：F59725B
    Antena Coupler Fixd Type Fixture
    Antena Coupler :TC-93026A

  • 型番：F59724B
    TC-5972D Top Fixture
    Antena Coupler :TC-93061A

  • 型番：F59727A
    TC-5972D Side Fixture
    Antena Coupler :TC-93061A

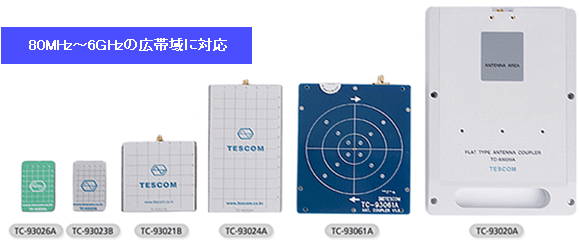

RF Antenna Coupler アンテナカップラ
80MHｚ〜6GHｚ対応

各種ワイヤレスデバイスの測定に最適です。
GSM, W-CDMA, LTE, GPS, Bluetooth, Wi-Fi, WiMAX など対応します。

80MHz〜6GHzの広帯域に対応

反射波や拡散波を抑えることができるので、電波シールド・ボックス等の狭空間内での無線カップリング測定に最適です。
製品開発、品質検査用にTescom製電波シールド・ボックスと併用して頂ければ、安定したシールド空間内で、信頼性の高い、効率的な測定が可能です。
RF特性評価には、電波シールド・ボックスのシールド性能やサイズだけでなく、内部の電波吸収性能、そしてアンテナカップラの併用等、
それぞれのお客様の測定用途に、それぞれの最適な選択が存在します。

>>アンテナカップラの詳細はこちら
